A gumigyártás ökoszisztémájában a vulkanizáló prés sokkal többet képvisel, mint a végső formázási szakasz – itt a molekuláris térhálósítás határozza meg minden kész alkatrész végső teljesítményét és kereskedelmi értékét. A hőmérsékletet, a nyomást és az időt – a vulkanizálási folyamat három pillérét – sebészi pontossággal kell megszervezni az egységes anyagtulajdonságok elérése érdekében. Ám ahogy a gyártási környezet egyre igényesebb a minőség, a gyorsaság és a fenntarthatóság tekintetében, a hagyományos prések hagyományos hidraulikus és hőszabályozási architektúrája kritikus hiányosságokat tár fel. Az integrációVáltoztatható frekvenciájú meghajtók (VFD)alapjaiban alakítja át ezt a tájat, az egykor nyers erőgépet szenzortudatos, dinamikusan reagáló rendszerré alakítva, amely nemcsak energiahatékonyságot, hanem példátlan folyamatintelligenciát is biztosít. Ennek az átalakulásnak a középpontjában az intelligens gyógyítás koncepciója áll – egy olyan paradigma, ahol a sajtó aktívan alkalmazkodik a valós idejű körülményekhez, nem pedig vakon követi az előre beállított rutint.
A VFD technológia hatásának teljes körű értékeléséhez elengedhetetlen, hogy megvizsgáljuk a hagyományos sajtóvezérlési stratégiák korlátait. Akár abroncsok kikeményítésében (hólyagok vagy mechanikus formák használatával), akár síklapos présekben alkalmazzák gumilapokhoz, tömítésekhez és talpokhoz, az alapvető működési ciklus – zárás, nyomás alá helyezés, fűtés és nyitás – három olyan állandó mérnöki kihívást jelent, amelyeket a régi rendszerek nehezen tudnak leküzdeni:
● Hidraulikus szinkronizálás terhelés alatt:A többhengeres prések, különösen a nagy lapfelülettel vagy több nyílással rendelkezőknél, tökéletesen összehangolt mozgást igényelnek az egyenetlen nyomáseloszlás elkerülése érdekében. A hagyományos szelepvezérlésű hidraulikus rendszerek, amelyek az áramlás szabályozására a fojtáson alapulnak, az olajhőmérséklet-eltolódás, a belső szivárgás és a szelephiszterézis által okozott nemlinearitásoktól szenvednek. Az eredmény gyakran rosszul illeszkedő lapok, túlzott villanás és a kikeményedett terméken belüli maradék feszültség.
● Merev, időalapú folyamatütemezés:Az optimális vulkanizálási profil ritkán egyszerű állandó nyomástartás. Sok alkalmazás fokozatos nyomási sorrendet igényel – magasabb kezdeti nyomást az anyagáramláshoz, majd csökkentett tartási nyomást a feszültséglazítás minimalizálása érdekében. A hagyományos időzítő alapú vagy relé logikai rendszerek nem tudnak alkalmazkodni a vegyület viszkozitásának tételenkénti változásaihoz, a környezeti hőmérséklet ingadozásaihoz vagy a formák termikus körülményeihez, így a folyamat nem reagál, hanem rögzített marad. Ez a merevség közvetlen ellentétben áll az intelligens kikeményedés elveivel, amely rugalmasságot és valós idejű alkalmazkodóképességet követel meg.
● Jelentős energiapazarlás a ciklus során:A leglátványosabb hátrány talán az energiahatékonyság. A fix lökettérfogatú hidraulikus szivattyúk a tényleges igénytől függetlenül folyamatosan, teljes motorfordulatszámmal működnek, és a túlzott elektromosságot hővé alakítják az alacsony nyomású fázisok során, mint például a formazárás és a nyomástartás. Ezzel egyidejűleg az elektromosan fűtött lapok be-/kikapcsolási hőmérséklet-szabályozása termikus túllépést és alullövést eredményez, növelve az energiafogyasztást és a térhálósodási egyenetlenséget.
A VFD-k alkalmazása a vulkanizáló présekben nem pusztán a motor fordulatszámának beállítása – ez a hidraulikus tápegység és a hőkezelési infrastruktúra rendszerszintű újratervezése. Ezek a fejlesztések együttesen lefektetik az igazi intelligens kikeményedés technikai alapjait, ahol a prés zárt hurkú, önbeállító rendszerként működik. Az előnyök három egymással összefüggő dimenzióban bontakoznak ki:
A hagyományos "rögzített motor + arányos szelep" elrendezés VFD vezérlésű változó lökettérfogatú szivattyúra vagy szervoszivattyú rendszerre cserélésével a hidraulikus tápegység a folyamatvezérlő hurok meghosszabbításává válik:
● Igénynek megfelelő áramlás és nyomás:A VFD valós időben állítja be a motor fordulatszámát, hogy a ciklus minden szakaszában pontosan a szükséges áramlást és nyomást biztosítsa, és teljesen kiküszöböli a fojtásveszteségeket. Nagy felbontású nyomásátalakítókkal és helyzetkódolókkal párosítva a zárt hurkú rendszer a beállított nyomást ±1 bar-on belül tartja – ez a stabilitási szint közvetlenül szűkebb mérettűréseket jelent.
● Szinkron többműködtetős koordináció:Az egyes hengercsoportokhoz dedikált szivattyúkkal felszerelt présekben több VFD is működhet fő-szolga konfigurációban vagy elektronikus vezérműtengely üzemmódban nagy sebességű ipari hálózatokon (például CANopen vagy EtherCAT) keresztül. Ez biztosítja, hogy a nagy lapok párhuzamosan, mikronon belüli pontossággal zárjanak, ami kritikus követelmény az olyan termékeknél, mint a széles szállítószalagok vagy a nagy átmérőjű gumiabroncsok.
A VFD elfogadásának gazdasági oka meggyőző és kettős:
● Hidraulikus teljesítmény csökkentés:Mivel a motor csak a pillanatnyi áramlási/nyomási igények kielégítéséhez szükséges fordulatszámon működik, az energiafogyasztás a tényleges munkaterheléshez igazodik. A tartási fázisban, amikor csak a szivárgás kompenzációjára van szükség, a motor lelassulhat közel nulla sebességre. Az utólagos beépítési projektekből származó helyszíni adatok következetesen 40%-tól 70%-ig terjedő hidraulikus energiamegtakarítást mutatnak a hagyományos, fojtószelep-vezérléssel rendelkező, fix lökettérfogatú szivattyúrendszerekhez képest.
● Optimalizált hőkezelés:Az elektromosan fűtött lapok esetében a VFD-ket a keringtető ventilátor sebességének szabályozására használják, nem pedig a ventilátorok be- és kikapcsolását. A folyamatos hőmérséklet-visszacsatoláson alapuló moduláló légáramlás csillapítja a termikus tehetetlenséget, és ±5°C-ról akár ±1,5°C-ra csökkenti a lapfelület hőmérsékleti gradiensét. Ez nemcsak javítja a keményedés egyenletességét a forma teljes felületén, hanem csökkenti a csúcsteljesítmény-igényt is, csökkentve a létesítmény elektromos infrastruktúrájának terhelését.
A VFD technológia talán legátalakítóbb hozzájárulása abban rejlik, hogy képes olyan kifinomult folyamatalgoritmusokat végrehajtani, amelyek az intelligens kikeményedést az elgondolástól a valóságig vezetik:
● Dinamikus nyomásprofilozás:Az összetett, többlépcsős nyomás-idő szekvenciák közvetlenül a VFD-be programozhatók, vagy PLC-n keresztül koordinálhatók, lehetővé téve az alapértékek közötti zökkenőmentes átmenetet, ami optimalizálja az anyagáramlást a töltés során, és minimalizálja a belső üregeket a végső térhálósodási szakaszban.

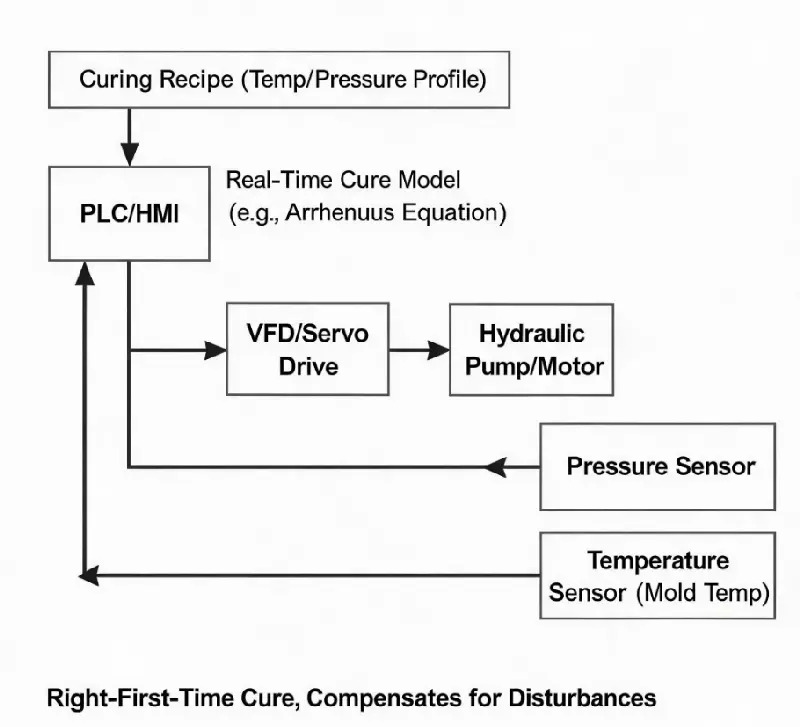

● Integráció a Real-Time Cure modellekkel:Ha egy magasabb szintű vezérlőrendszerhez csatlakozik, amely kinetikai modellekkel (például az Arrhenius-egyenlet alapján a tényleges formahőmérsékleten alapuló) kiszámítja az optimális vulkanizálási időt, akkor a VFD dinamikusan beállíthatja a fázis időtartamát a folyamatzavarok kompenzálására – ezzel biztosítva a "megfelelően először" kikeményedést, függetlenül a forma hőmérsékletének vagy a vegyület viselkedésének változásaitól. Az ilyen szintű reagálás az intelligens gyógyítás jellemzője, amely a sajtót passzív végrehajtóból aktív döntéshozóvá alakítja.
Egy jelentős gumiabroncsgyártó átfogó korszerűsítést hajtott végre hidraulikus térhálósító présgépparkjában, és a fix fordulatszámú szivattyúegységeket VFD-hajtású szervorendszerekre cserélte. Az eredményeket több KPI-n mértük:
● Energia: A hidraulikus energiafogyasztás több mint 65%-kal csökkent présenként, ami éves megtakarítást jelent, ami jelentősen hozzájárult az üzem vállalati fenntarthatósági céljaihoz.
● Minőség: A nyomásszabályozás pontossága ±5 barról ±0,8 bar-ra javult, míg a nyomólap párhuzamossága az aktív szinkronizálás révén javult. Ezek az előnyök csökkentették a gumiabroncsok egyenletességének változását (radiális erőváltozás és oldalirányú erőváltozás), és javították a csúcsminőségű termékek hozamát.
● Termelékenység: A szervorendszer nagy dinamikus reakciója által lehetővé tett gyorsabb szerszámzárás és -nyitás lerövidítette az egyes ciklusok nem produktív részét, és körülbelül 8%-kal növelte a berendezés általános hatékonyságát (OEE).
