Housed in a purpose-built enclosure rated IP42 to IP65, this cabinet integrates a variable-frequency drive unit with all necessary power and control infrastructure: incoming mains isolation, line and load reactors for harmonic mitigation and motor cable protection, input fusing or circuit breaker protection, an output dV/dt filter or sine filter as required, and a full-featured motor protection suite. A névleges teljesítmény 0,75 kW-tól több mint 630 kW-ig terjed a szabványos feszültségosztályokon (380 V, 400 V, 480 V, 690 V). The VFD itself is a high-performance vector-control drive delivering full torque at zero speed, with automatic energy optimisation and an integrated PID controller for pressure, flow, or temperature regulation. A door-mounted HMI keypad or touchscreen provides local control, parameter access, and diagnostic information, while Modbus RTU/TCP, Profibus, Profinet, or Ethernet/IP communication ports enable remote supervision and integration into plant-wide automation systems. A manual bypass option — using contactors or an integrated transfer switch — allows motor operation directly from the mains supply to maintain process continuity during drive servicing. Comprehensive protection functions cover short circuit, overload, overvoltage, undervoltage, phase loss, earth fault, motor stall, and overtemperature, with all trip events logged for maintenance analysis.
Mindenhol, ahol a motoros hajtású berendezések hasznot húznak a fordulatszám-szabályozásból, az energiahatékonyságból és a lágy indításból, a VFD vezérlőpult teljes, előre megtervezett meghajtási megoldást kínál ipari és infrastrukturális alkalmazásokhoz.
A települési vízellátó és szennyvíztisztító telepek nagyméretű szivattyúkat üzemeltetnek, változó igénnyel egész nap. A fúrólyukat, nyomásfokozót vagy átemelő szivattyút működtető VFD vezérlőpanel szabályozza a motor fordulatszámát, hogy állandó víznyomást vagy áramlást tartson fenn fojtószelepek nélkül – jellemzően 20-40%-os energiamegtakarítást ér el a fix sebességű közvetlen on-line működéshez képest. A lágyindítási képesség kiküszöböli a vízkalapácsot a hosszú csővezetékekben, és csökkenti a szivattyú járókerekeire, tengelyeire és tengelykapcsolóira nehezedő mechanikai igénybevételt. Szennyvíz-alkalmazásokban az automatikus rámpa megakadályozza a pótdíj túlcsordulását nedves időjárási csúcsvízbeáramláskor. A redundanciakész konfigurációk lehetővé teszik a szivattyú üzemi/készenléti váltását.
Az erőművekben, cementgyárakban, bányákban és gyártó létesítményekben található nagy centrifugális és axiális ventilátorok ideálisak a VFD-hez. A szekrény precíz légáramlás-szabályozást tesz lehetővé az égési levegő, az elszívás, a porelszívás vagy a folyamathűtés során, a bemeneti lapátok vagy a csappantyú fojtási veszteségei nélkül. A kazánokban és kemencékben az indukált huzatú és kényszerhuzatú ventilátorok VFD vezérlése jelentős energiamegtakarítást eredményez, miközben fenntartja az optimális levegő-üzemanyag arányt. A füstelszívó és alagútszellőztető ventilátorok a szekrény tűzoltó-felülírási funkcióját élvezik, lehetővé téve a közvetlen vészhelyzeti működést, a VFD állapotától függetlenül.
A csavaros, dugattyús és centrifugális kompresszorok az ipari hűtési, légleválasztó és technológiai gázalkalmazásokban működnek a leghatékonyabban részterhelésen, ha sebességszabályozott. A VFD vezérlőpanel beállítja a kompresszor motor fordulatszámát a változó hűtési vagy folyamatigényekhez, fenntartva a pontos szívó- vagy nyomónyomást, miközben elkerüli a terhelési/ürítési ciklus energiaveszteségét. Az integrált PID-szabályozás nyomásátalakító visszacsatolással szoros szabályozást biztosít, a gyorsulási rámpa szabályozása pedig korlátozza az üzemi elektromos rendszer indítási áramlökését.
A bányászati szállítószalagok, aggregát-zúzók és az ömlesztett anyagmozgató rendszerek nagy indítónyomatékot és szabályozott gyorsulást igényelnek, hogy megakadályozzák a szalagok elcsúszását, a mechanikai ütéseket és az anyag kiömlését. A VFD vezérlőpanel nulla fordulatszámtól teljes nyomatékot biztosít programozható gyorsulási rámpákkal, védi a sebességváltókat, a tengelykapcsolókat és az ékszíj toldásokat. Daráló alkalmazásoknál a VFD áramkorlátozó funkciója és leállás elleni védelem védi a motort az elakadt anyag túlterhelése ellen.
A központi üzemi HVAC rendszerek több hűtővel, hűtőtornyokkal és keringető szivattyúkkal az épület terhelése alapján szabályozzák az áramlást. A nyomáskülönbségre reagáló másodlagos hűtött vízszivattyúk, a hűtőtorony ventilátor fordulatszám-szabályozása a kondenzátorvíz optimális hőmérséklete érdekében és a kondenzátor vízszivattyú modulációja mind a szekrénybe integrált VFD vezérlés előnyeit élvezi a BACnet vagy Modbus BMS-kapcsolattal.
A nagyméretű, középső forgású, csepegtető és árvíz öntözőrendszerekhez változó vízszállítási sebességre van szükség a vegetációs időszakban. A szivattyúállomáson található VFD panel lehetővé teszi a kezelő számára, hogy egyszerű potenciométerrel, HMI-vel vagy távoli telemetriai jellel válassza ki az áramlási sebességet – a szivattyú teljesítményét pontosan a termény vízigényéhez és a rendelkezésre álló vízkiosztáshoz igazítva.

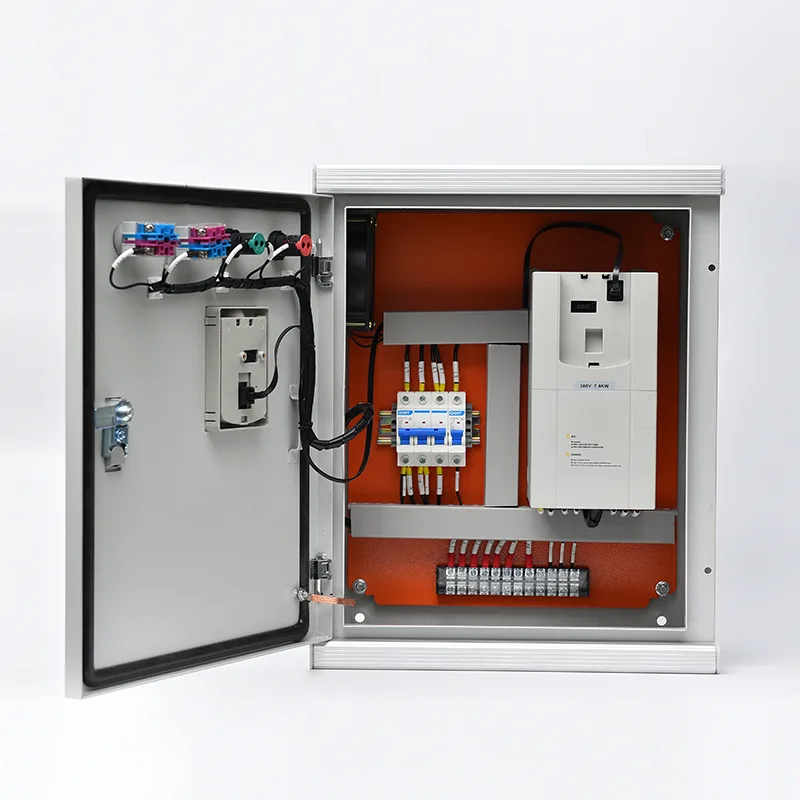

A VFD Cabinet egy változtatható frekvenciájú hajtást integrál az összes energiagazdálkodási, védelmi és vezérlési alrendszerrel – teljes motorindítási és fordulatszám-szabályozási megoldást kínál egyetlen, előzetesen tesztelt házban.
A bejövő háromfázisú tápegység egy fő leválasztóhoz vagy öntött házas megszakítóhoz csatlakozik, amely a szekrény teljes terhelési áramára és a hajtás veszteségeire van méretezve. A bemeneti biztosíték félvezető névleges (aR) védelmet biztosít a VFD egyenirányító fokozata számára, az I²t koordináció pedig biztosítja a biztosítékok kioldását a dióda belső hibák esetén bekövetkező károsodása előtt. Az alapfelszereltség része egy vonali reaktor vagy egyenáramú köri fojtótekercs, amely csökkenti a bemeneti harmonikus áramtorzulást, és megvédi a hajtás DC busz kondenzátorait a tápoldali feszültségcsúcsoktól. Jelentős háttérharmonikus torzítással vagy igényes hálózati csatlakozási követelményekkel rendelkező telepítésekhez passzív harmonikus szűrő vagy aktív front-end egyenirányító választható.
A szekrény szíve egy nagy teljesítményű vektorvezérlésű VFD, amely hatodik generációs IGBT tápmodulokat és nagy sebességű DSP vagy FPGA vezérlőmagot alkalmaz. Nyílt hurkú és zárt hurkú vektorvezérlési módok állnak rendelkezésre – nyílt hurkú szabványos szivattyú- és ventilátorüzemhez, zárt hurkú kódoló visszacsatolással nagy nyomatékú, alacsony fordulatszámú alkalmazásokhoz, például extruderekhez vagy emelőkhöz. A hajtás impulzusszélesség-modulált hullámformát ad ki automatikusan optimalizált kapcsolási frekvenciával, amely egyensúlyban van a motor akusztikus zaja és a hajtás veszteségei között. A meghajtó legfontosabb jellemzői a következők:
● Automatikus nyomatéknövelés és csúszáskompenzáció a stabil, alacsony fordulatszámú működés érdekében
● Repülő indítás képessége a szabadonfutó motor kioldás nélküli megfogására
● Programozható átugrási frekvenciák a mechanikai rezonancia elkerülése érdekében
● Integrált PID-vezérlő alapjel-rámpával, alvó/ébresztési logikával és kétcsatornás visszajelzéssel a szivattyú-állomásozási alkalmazásokhoz
A szekrény és a motor közötti kábeltávolságtól függően a kimeneti szűrést tartalmazza:
dV/dt szűrő: kb. 100-150 m-ig korlátozza a feszültségemelkedés idejét és a csúcsfeszültséget a motorkapcsokon
Szinuszszűrő: közel szinuszos hullámformát biztosít a 150 métert meghaladó kábelhosszakhoz és búvárszivattyús alkalmazásokhoz, ahol a motor tekercsszigetelése érzékeny a feszültségre
Az üzemi/készenléti motor kiválasztásához szükséges kimeneti mágneskapcsolók be vannak építve, ahol szükséges. A motorvédelmi funkciók – termikus túlterhelés, fáziskiesés, áramkiegyensúlyozatlanság, leállás észlelése, alulterhelés (száraz futás) és földzárlat – folyamatosan futnak a hajtás szoftverében, és szükség esetén külső túlterhelési relék egészítik ki őket.
A kézi bypass áramkör – terhelhető mágneskapcsolókkal vagy mechanikusan reteszelt átviteli kapcsolóval – lehetővé teszi, hogy a motor közvetlenül a hálózatról működjön, miközben a VFD le van választva a karbantartáshoz. A bypass terhelés nélküli átvitelre készült: a motort le kell állítani, mielőtt a VFD és a bypass üzemmódok között váltana. Az integrált elektromos és mechanikus reteszelés megakadályozza a hálózati tápfeszültség véletlen visszatáplálását a hajtás kimeneti kapcsaira, ami katasztrofális károkat okozhat. Az opcionális automatikus bypass konfiguráció programozható logikai relét vagy kis PLC-t használ a hajtás-hálózat zökkenőmentes átviteléhez a VFD leoldásakor, fenntartva a folyamat folytonosságát a kritikus alkalmazásokban.
Azoknál az alkalmazásoknál, ahol több motornak kell megosztania egyetlen hajtást (szekvenciális működés), a szekrény motoronkénti kimeneti mágneskapcsolókat tartalmaz PLC-alapú szekvenálási logikával. A szinkronizált fordulatszámot igénylő többmotoros alkalmazásoknál – például ikerszállítószalagok vagy többventilátoros léghűtéses kondenzátorok – az egyes kimeneti invertereket közös egyenáramú buszról hajtják meg, vagy nagysebességű hajtások közötti kommunikáción keresztül szinkronizálják, master/slave sebesség- és nyomatékszabályozással.
Az ajtóra szerelt kezelőfelület biztosítja a helyi indítást/leállítást, a fordulatszám-referenciát (potenciométerrel vagy billentyűzettel), az üzemmód kiválasztását (VFD/Bypass/Off) és a rendszer állapotjelzését. Az összetett többmotoros vagy folyamathurkos alkalmazásokhoz grafikus HMI érintőképernyő áll rendelkezésre, amely valós idejű működési paramétereket, trendadatokat, riasztási naplókat és energiafogyasztási mutatókat jelenít meg.
A kommunikációs portok támogatják az összes főbb ipari protokollt: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP és BACnet. A meghajtó egy átfogó adatkészletet – fordulatszám, áram, nyomaték, teljesítmény, egyenáramú busz feszültség, hőmérséklet, üzemórák és energiafogyasztás – tesz közzé a felügyeleti SCADA, DCS vagy BMS számára. Távoli indítási/leállítási és sebességreferencia parancsokat fogadunk el, szívverés időtúllépéssel és konfigurálható tartalék stratégiákkal, ha a kommunikáció megszakad.
A padlón álló szekrény 1,5-2,0 mm-es horganyzott vagy rozsdamentes acéllemezből készül, folyamatosan hegesztett és porszórt. Az IP42-től IP65-ig terjedő védelmi fokozat megfelel a helyszíni feltételeknek:
● IP42/IP43: beltéri elektromos helyiségek és motorvezérlő központok
● IP54/IP55: pornak kitett ipari környezetek, szivattyúállomások és félig kitett helyek
● IP65: kültéri telepítés esőnek és pornak kitett helyen
A hőkezelés a természetes konvekció, a szűrt kényszerlevegő-szellőztetés és a hőmérséklet-szabályozott ventilátorok, valamint a nagy teljesítményű vagy nagy környezeti terhelésű rendszerekben levegő-levegő hőcserélők vagy légkondicionáló egységek számított kombinációját használja. A szekrény belső hőmérséklet-emelkedését számítással ellenőrzik a VFD gyártója által megadott maximális üzemi hőmérséklethez képest, amely jellemzően 40°C és 50°C közötti környezeti hőmérséklet, a leértékeléstől függően.
Minden VFD-szekrény meghatározott gyári átvételi teszten megy keresztül: tápáramkör folytonossága és szigetelési ellenállása, VFD-paraméterek feltöltése és ellenőrzése a jóváhagyott paraméterütemezés szerint, vezérlőkábelezés ponttól pontig, indítás/leállítás funkcionális szimulációja, sebességszabályozás, bypass átvitel (ha van) és biztonsági reteszellenőrzés. A teljes FAT dokumentáció rendelkezésre áll. A szekrényt az IEC 61439-1/2 szabvány szerint tervezték és gyártották, minden alkatrésze CE-jelöléssel és UL-tanúsítvánnyal rendelkezik, ahol szükséges.
1. kérdés: Mi a különbség a VFD és a VFD vezérlőpult vásárlása között?
Az önálló VFD-hez további alkatrészekre van szükség a teljes telepítéshez: egy felfelé irányuló megszakítót vagy biztosítékokat, vezeték- és terhelési reaktorokat, kimeneti szűrőket a hosszú kábelfutásokhoz, egy bypass áramkört, ha a hajtás szervizelése során a folyamat folytonosságára van szükség, és egy burkolatot hőkezeléssel. A VFD vezérlőpult mindezeket – előre megtervezett, előre bekötött és előzetesen tesztelt – egyetlen szerelvénybe integrálja. Ez kiküszöböli az ismeretlen helyszíni tervezési problémákat, csökkenti a telepítési időt, és egyetlen pontot biztosít a teljes motorhajtási rendszerre.
Q2: Milyen névleges teljesítmények és feszültségek állnak rendelkezésre?
A szabványos konfigurációk 0,75 kW-tól 630 kW-ig terjednek, 380 V, 400 V, 480 V és 690 V háromfázisú tápegységeken keresztül. Kérésre nagyobb teljesítmény is elérhető. Mindegyik szekrény az Ön által megadott motor adattábláján szereplő adatokhoz készült – teljesítmény, feszültség, teljes terhelési áram és teljesítmény.
Q3: Milyen messzire futhat a motorkábel a szekrény és a motor között?
A kábelhossz-korlátok a telepített kimeneti szűrőtől függenek. Szűrés nélkül a VFD gyártója általában 50 m-re korlátozza a kábelek hosszát. A dV/dt szűrő ezt körülbelül 150 m-re kiterjeszti. A szinuszszűrő lehetővé teszi a kábelek 300 méteren túli futását, és erősen ajánlott ismeretlen vagy elöregedett tekercsszigetelésű búvárszivattyúkhoz és motorokhoz. A telepítési adatok alapján kiválasztjuk a megfelelő kimeneti szűrőt.
4. kérdés: A szekrény több motort is vezérelhet?
Igen, többféle konfigurációban: szekvenciális üzem (egy VFD, több motor, egyszerre csak egy működik kimeneti mágneskapcsolókkal, amelyek az aktív motort választják), szinkron többmotoros (több VFD egy szekrényben, amelyek megosztják az egyenáramú buszt, vagy kommunikálnak a master/slave sebesség illesztéshez), vagy független vezérlés (több független VFD egy nagyobb szekrényben). Mondja el nekünk az alkalmazását, és mi megtervezzük a megfelelő topológiát.
5. kérdés: Hogyan integrálható a VFD vezérlőpult az üzemem SCADA-val vagy DCS-vel?
A VFD kommunikációs portja – Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP vagy BACnet – közvetlenül csatlakozik a felügyeleti rendszerhez. Minden üzemi adat, riasztás és diagnosztika elérhető. A kétirányú vezérlés (távi indítás/leállítás, sebességreferencia) támogatott, konfigurálható kommunikációvesztési viselkedéssel a biztonságos működés érdekében, ha a hálózat meghibásodik.
7. kérdés: Milyen karbantartást igényel a szekrény?
A rendszeres karbantartás egyszerű: a szellőzőszűrők félévente történő tisztítása vagy cseréje, a tápfeszültség-lezárások éves termográfiai ellenőrzése, valamint a bypass áramkör és a biztonsági reteszek éves működési vizsgálata. Maga a VFD meghatározott élettartammal rendelkezik az egyenáramú köri kondenzátorok és hűtőventilátorok számára – jellemzően 5-10 év az üzemi körülményektől függően –, és ezek cserélhető alkatrészek. A teljes karbantartási ütemterv a használati útmutatóban található.
8. kérdés: Működhet-e a szekrény poros vagy magas hőmérsékletű környezetben?
Igen. A burkolat védelmi besorolását és a hőkezelési stratégiát az Ön helyszíni körülményei alapján választják ki. Poros környezet esetén az IP55 vagy az IP65 finomszűrős bemeneti szűrőkkel rendelkezik. 40°C feletti környezeti hőmérséklet esetén a VFD csökkentés, a szekrényklíma vagy a levegő-víz hőcserélők biztosítják a biztonságos belső feltételeket. A tervezési szakaszban értékeljük a telephely adatait, és javaslatot teszünk a megfelelő környezeti szilárdságra.
Regionális víziközmű – szivattyúállomás-korszerűsítési program
Egy dél-amerikai regionális vízszolgáltató több mint 60 fúrólyuk- és nyomásfokozó szivattyúállomást üzemeltetett elosztóhálózatában, mintegy kétmillió lakost szolgálva ki. Sok szivattyúállomás több évtizedes volt, és fix fordulatszámú direkt-on-line indítókat használt fojtószeleppel az áramlás szabályozására. A közszolgáltató növekvő energiaköltségekkel, a vízkalapács és mechanikai igénybevétel miatt gyakori szivattyú- és csővezeték-meghibásodásokkal, valamint az elavult vezérlőhardverek cserealkatrészeinek beszerzése egyre nehezebbé vált.
A közszolgáltató úgy döntött, hogy szakaszos programban korszerűsíti szivattyúállomásait VFD vezérléssel, először a 20 legnagyobb állomást célozva meg. Mindegyik állomás hasonló profilt mutatott: 2-4 üzemi/készenléti szivattyúkészlet (45 kW-tól 200 kW-ig), hosszú motorkábelek (gyakran több mint 150 méter a búvárkútszivattyúkhoz), poros, félig kültéri környezet távoli helyeken, valamint korlátozott helyszíni elektromos támogatás a komplex rendszerkarbantartáshoz.
● A VFD-megoldásnak lehetővé kellett tennie a búvárszivattyúkhoz vezető hosszú kábelhosszakat anélkül, hogy a motor tekercsszigetelése romlott volna
● A kézi bypass kötelező volt a vízellátás fenntartásához a VFD szervizelése során, mivel sok állomáson nem volt tartalék szivattyú.
● A távfelügyeleti képesség elengedhetetlen volt a költséges webhelylátogatások csökkentése érdekében
● Az elektromos szerelést helyi vállalkozóknak kellett elvégezniük, minimális VFD üzembe helyezési tapasztalattal
A komponensből származó VFD utólagos felszerelések és az integrált VFD vezérlőpanelek értékelése után a segédprogram a szekrényes megközelítést választotta. Az előnyök egyértelműek voltak:
● Minden szekrényt gyárilag úgy terveztek, hogy az adott kábelhosszhoz és motorszigetelési típushoz igazodó kimeneti szinuszszűrők legyenek, így elkerülhető a visszavert hullámfeszültség-csúcsok miatti motortekercs-károsodás kockázata.
● Az előre behuzalozott és tesztelt integrált kézi bypass áramkör bizalmat adott a szolgáltatónak, hogy a vízellátás minden VFD szervizesemény alatt folytatódni fog.
● Az ajtóra szerelt HMI-be és a teljesen paraméterezett VFD-be gyárilag be van töltve a szivattyú görbe adatai, a PID nyomásszabályozás beállításai és a közmű szabványos védelmi küszöbértékei – lehetővé téve a helyi vállalkozók számára, hogy minden szekrényt üzembe helyezzenek a tápegység, a szivattyúmotor és a nyomásátalakító egyszerű csatlakoztatásával.
● Az egyes szekrényekben található GPRS/4G távfelügyeleti modulok működési adatokat – áramlást, nyomást, energiafogyasztást, üzemórákat, riasztási állapotot – közvetlenül a közmű központi SCADA platformjára továbbítottak.
Az IP55 besorolású, finomszűrős szívónyílásokkal és napellenzővel ellátott házak megfeleltek a poros, szabad szivattyúállomási környezetnek
Húsz VFD szekrényt gyártottak (45 kW-tól 200 kW-ig), mindegyik kimeneti szinuszszűrővel, kézi bypass-szal, IP55 burkolattal, GPRS távoli telemetriával és előre konfigurált PID nyomásszabályozással. A szekrényeket komplett, gyárilag tesztelt egységként szállították. A helyi villanyszerelők 10 hónapos program során egymás után szerelték be és helyezték üzembe a szekrényeket. A távoli üzembe helyezési támogatást a gyártó mérnökei videokapcsolaton keresztül biztosították az első három állomáson; a következő állomásokat a helyi csapatok önállóan üzembe helyezték a szabványosított dokumentáció alapján.
A 20 modernizált állomás energiafogyasztása átlagosan 32%-kal csökkent az előző fojtószelepes működéshez képest, mivel a VFD-k pontosan a rendszerigényhez igazítják a szivattyú fordulatszámát.
A szivattyúk és a csővezetékek karbantartási költségei jelentősen csökkentek: a vízkalapácsok megszűntek, a szivattyú csapágyainak és tömítéseinek élettartama pedig meghosszabbodott a lágyindítási ráfutás révén.
Egyetlen motorszigetelési hiba sem fordult elő 20 olyan állomáson, ahol a kábelek 250 m-ig futottak, ami a szinuszszűrő specifikációját érvényesítette.
A közmű központi üzemeltetési csapata immár mind a 20 állomást egyetlen SCADA műszerfalról figyeli, és automatizált SMS-riasztást kap a szivattyú bármilyen kioldásáról vagy nyomáseltéréséről – így több mint 60%-kal csökken a reaktív helyszíni látogatások száma.
Az első szakasz sikere arra késztette a közszolgáltatót, hogy kiterjesztette a programot a fennmaradó 40 szivattyúállomásra, szabványosítással ugyanazon a VFD kabinet specifikáción, és lehetővé téve az egységes karbantartási képzést és a pótalkatrész-készletet a teljes hálózaton.
