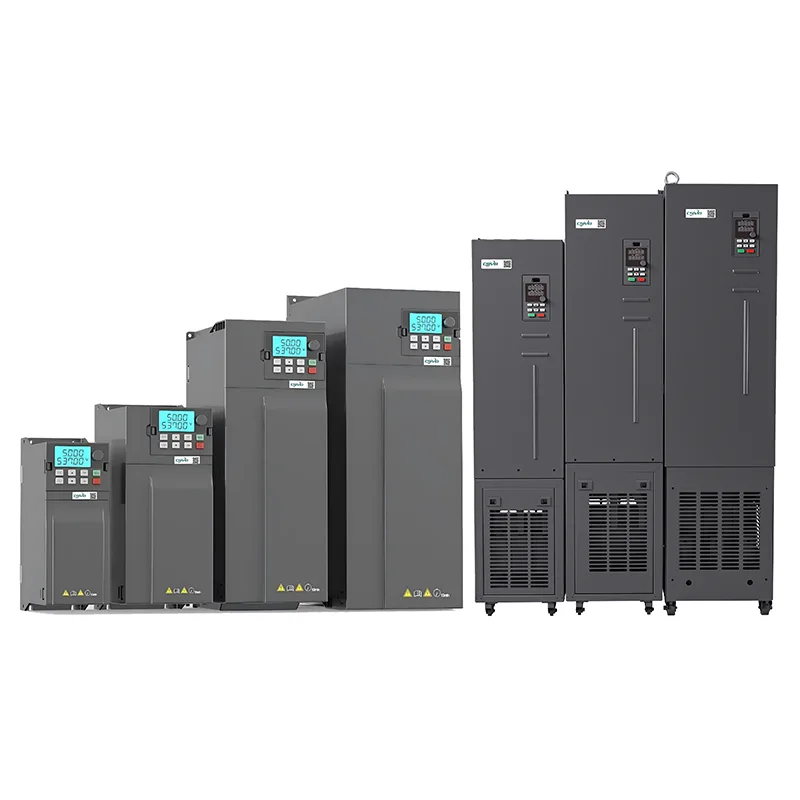

7,5 kW-os háromfázisú váltóáramú szivattyú

A CSIVEI 7,5 kW-os háromfázisú váltóáramú szivattyú egy nagy teljesítményű hajtás, amelyet nagy igénybevételű ipari alkalmazásokhoz terveztek. Alkalmas nagy ventilátorokhoz, centrifugálszivattyúkhoz, kompresszorokhoz és gyártósoros szállítószalagokhoz, kivételes nyomatékot és stabilitást biztosít folyamatos működés mellett. A fejlett zárt hurkú vektorvezérléssel működő meghajtó támogatja a nagy indítónyomatékot, a beépített PLC-funkciókat, a több kommunikációs protokollt (Modbus, Profibus opcionális) és egy intuitív LCD-kezelőt a valós idejű monitorozáshoz. Az IP20-as ház az opcionális IP40-es szűrővel biztosítja a megbízhatóságot igényes környezetben. Az energiahatékonyságra és a pontos működésre tervezett CSIVEI 11-15 kW-os VFD ideális választás az ipari létesítmények kritikus motorvezérléséhez.

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

A CSIVEI 7,5 kW-os háromfázisú váltakozó áramú szivattyút nagy igénybevételű, nagy indítási nyomatékot és folyamatos terhelést igénylő ipari alkalmazásokhoz tervezték:

●  Nagy szivattyúk – öntözőszivattyúk, vízelvezető szivattyúk, fő vízellátó szivattyúk

●  Centrifugális kompresszorok – ipari légkompresszorok, hűtőrendszerek

●  HVAC hűtők – csavaros hűtők, centrifugális hűtők, nagy légkezelők

●  Bányászati ​​berendezések – hígtrágyaszivattyúk, szellőzőventilátorok, zúzógépek

●  Fémmegmunkáló gépek – esztergák, marógépek, prések

Fejlett vektorvezérléssel és többféle kommunikációs lehetőséggel zökkenőmentesen integrálódik az automatizált gyártósorokba.

Zökkenőmentes kommunikáció és integráció

A modern ipari automatizáláshoz tervezett CSIVEI VFD sorozat rugalmas kommunikációs lehetőségeket kínál, amelyek könnyedén integrálhatók a PLC-alapú vezérlőrendszerekbe.

Beépített Modbus RTU – minden modellen alapfelszereltség, egyszerű csatlakozást tesz lehetővé HMI-hez, PLC-hez és SCADA-rendszerekhez RS485-ön keresztül. Akár 247 meghajtó csatlakoztatható egyetlen buszon a központi felügyelet és vezérlés érdekében.

Opcionális terepibusz-modulok – Bővítse a kommunikációs képességeket a Profibus DP, Profinet, Ethernet/IP, CANopen és DeviceNet opcionális moduljaival, biztosítva a kompatibilitást a főbb automatizálási platformokkal.

Analóg és digitális I/O – A konfigurálható bemenetek (0-10V, 4-20mA) és relé kimenetek rugalmas integrációt tesznek lehetővé érzékelőkkel, vezérlőkkel és külső riasztásokkal további hardver nélkül.

PLC funkcionalitás – Egyes modellek beépített programozható logikai képességekkel rendelkeznek, amelyek egyszerű logikai vezérlést és reteszelést tesznek lehetővé közvetlenül a hajtáson belül, csökkentve ezzel a külső vezérlők szükségességét.

GYIK

Hogyan válasszam ki a megfelelő VFD-t a motoromhoz?

Néhány dolgot figyelembe kell venni:

Motorteljesítmény – a VFD-nek meg kell egyeznie a motor névleges értékével, vagy valamivel nagyobbnak kell lennie annál.

Bemeneti feszültség – egyfázisú 230 V vagy háromfázisú 400 V, győződjön meg arról, hogy megfelel a tápellátásnak.

Terhelés típusa – az állandó nyomatékú terhelésekhez, például a szállítószalagokhoz vagy az extruderekhez általában a motorteljesítmény 100–120%-ának megfelelő VFD-re van szükség. A változó nyomatékú terhelések, például a ventilátorok és a szivattyúk gyakran használhatnak a motor teljesítményéhez igazított VFD-t, ráadásul energiamegtakarítást érhet el.

Környezet – poros, párás vagy kültéri helyeken válasszon magasabb IP-besorolást (IP40, IP54, IP66), vagy helyezze a meghajtót védett burkolatba.

Kommunikáció – ha PLC-vel vagy SCADA-val kell beszélnie, ellenőrizze, hogy a meghajtó támogatja-e az Ön protokollját (a Modbus RTU szabvány; a Profibus, az Ethernet/IP stb. opcionális).

A CSIVEI rendelkezik méretezési eszközzel és műszaki támogatással is, ha második véleményt szeretne.

Milyen kommunikációs protokollok támogatottak?

Az összes CSIVEI meghajtó alapfelszereltsége Modbus RTU over RS485. Opcionális modulok állnak rendelkezésre a Profibus DP, Profinet, Ethernet/IP, CANopen és DeviceNet számára. Ezek lehetővé teszik a főbb PLC- és SCADA-rendszerekkel való integrációt a távfelügyelethez, a paraméterek módosításához és a központi vezérléshez.

Milyen védelmek vannak beépítve a meghajtóba?

A CSIVEI meghajtók szilárd védelmi készleteket tartalmaznak: túlfeszültség, alacsony feszültség, túláram, rövidzárlat, túlmelegedés (hűtőborda), fázisvesztés a bemeneten vagy a kimeneten és a motor túlterhelése (elektronikus termikus túlterhelés, I²t). Ezek segítenek a dolgok megbízható működésében és meghosszabbítják a berendezés élettartamát.

Hogyan háríthatom el a gyakori hibákat?

A hajtás hibakódokat jelenít meg a billentyűzeten a gyors diagnózis érdekében:

● OC (túláram) – ellenőrizze, hogy nincs-e rövidzárlat, motortekercselési probléma vagy túl rövid a gyorsítási idő

● OV (túlfeszültség) – ellenőrizze a fékellenállást (ha van), vagy túl rövid a lassítási idő

●  UV (alacsony feszültség) – ellenőrizze a bemeneti teljesítményt és a vezetékeket

● OH (túlhőmérséklet) – ellenőrizze a hűtőventilátort, a környezeti hőmérsékletet és a szerelési hézagot

● OL (túlterhelés) – ellenőrizze a motor terhelését, növelje a gyorsítási időt, vagy fontolja meg a hajtás méretének növelését

●  A kézikönyvben található egy teljes hibakód táblázat a részletes lépésekkel. Ha valami még mindig nem működik, a CSIVEI műszaki támogatása segíthet.

A VFD-hez tartozik garancia és műszaki támogatás?

Igen. Meghajtóinkra a gyártás dátumától számított 18 hónapos szabványos garancia vonatkozik (vagy a telepítéstől számított 12 hónap, amelyik később következik be). A kritikus alkalmazásokhoz kiterjesztett jótállási lehetőségek állnak rendelkezésre. A globális műszaki támogatás e-mailben, telefonon és online forrásokban érhető el – felhasználói kézikönyvek, alkalmazási útmutatók és konfigurációs szoftverek egyaránt megtalálhatók.

Ügyfélügy

Egy bútorgyártó létesítmény porgyűjtő rendszeréhez pontos légáramlás-szabályozást igényelt. A ventilátorok folyamatos teljes fordulatszámon futása nem volt hatékony, és túlzott zajt keltett.

Megoldás: A fő kipufogóventilátorra egy CSIVEI 7,5 kW-os háromfázisú váltakozó áramú szivattyút szereltek fel, nyomásérzékelővel, amely figyeli a légcsatorna nyomását a ventilátor sebességének szabályozására.

Eredmények:

1. A ventilátor sebessége automatikusan a porgyűjtési igényhez igazodik

2. 45%-os energiamegtakarítás részleges terhelés mellett

3. 12 dB-lel csökkentett zajszint, javítva a munkakörülményeket

4. Csökkentett mechanikai kopás a ventilátor csapágyain és szíjain

5.A rendszer mostanra teljesíti mind a környezetvédelmi megfelelőségi, mind a működési hatékonysági célokat.
