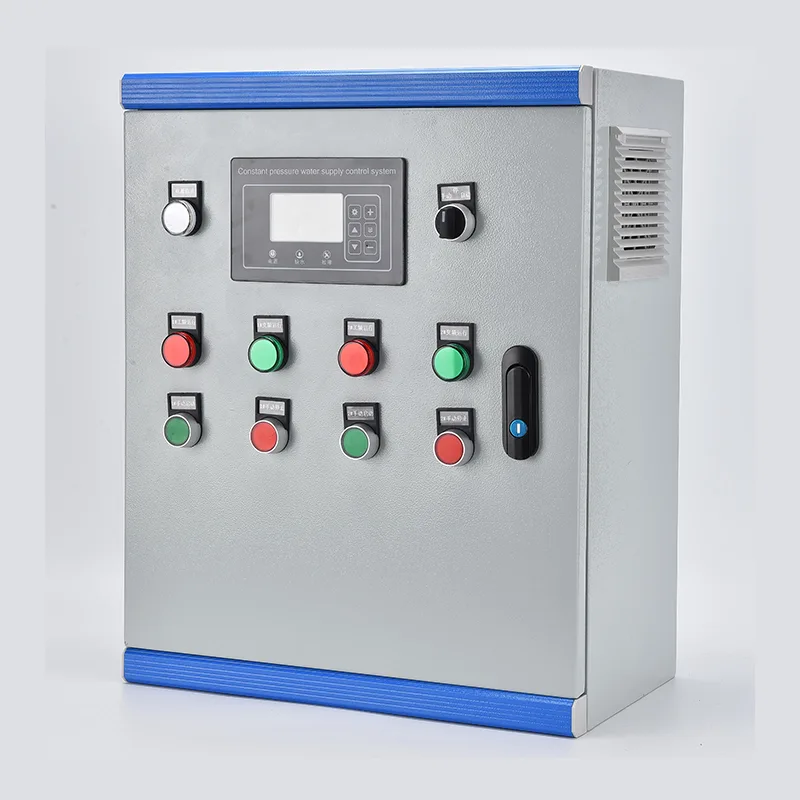

Állandó nyomású vízellátás vezérlőszekrény

Az állandó nyomású vízellátású vezérlőszekrény egyetlen, padlón álló házba integrálja a VFD-t, a PLC-t vagy a dedikált szivattyúvezérlőt, a bejövő megszakítókat, a szivattyúnkénti kimeneti kontaktorokat, a vezérlőtranszformátort és a nyomástávadó interfészt. A névleges teljesítmény 0,75 kW-tól 400 kW-ig terjed 380–480 V háromfázisú feszültség mellett. A főfejen található nyomásérzékelő 4–20 mA-es jelet továbbít a vezérlőnek, amely folyamatosan összehasonlítja a tényleges nyomást a felhasználó által meghatározott alapjellel, és a VFD kimeneti frekvenciáját PID hurkon keresztül állítja be, hogy a szabályozást ±0,02 MPa-on belül tartsa. A többszivattyús rendszerekben a vezető szivattyú VFD vezérléssel működik, míg a késleltetett szivattyúk egymás után indulnak el vagy válnak le, ha a kereslet ingadozik. Az üzemi forgásmérlegek üzemórák az összes szivattyúnál. A védelem kiterjed a szárazonfutásra, túlterhelésre, fáziskiesésre, rövidzárlatra és túlnyomásra. Az ajtóra szerelt HMI érintőképernyő megjeleníti a rendszernyomást, a szivattyú állapotát, a frekvenciát, a hibanaplókat és az energiaadatokat. A Modbus RTU/TCP-n vagy az opcionális 4G felhőátjárón keresztüli kommunikáció lehetővé teszi a távfelügyeletet és a SCADA-integrációt. A ház porszórt bevonatú horganyzott acélból készül, IP54 szabvány vagy akár IP65 kültéri használatra.

Ideális alkalmazások

Ahol a víznyomásnak a változó igények ellenére is állandónak kell maradnia, az állandó nyomású vízellátás vezérlőszekrénye a gravitációs tárolót és a fix sebességű szivattyúzást automatizált, igényfüggő szabályozással váltja fel.

Városi vízellátó és nyomásfokozó állomások

Urban water networks experience wide pressure swings between peak hours and overnight low-flow periods. The cabinet maintains constant pressure at designated network points by modulating pump speed and staging, eliminating the dips and surges that stress pipe joints and generate service complaints. A hosszú átviteli hálózatok melletti nyomásfokozó állomások esetében a PID hurok alkalmazkodik a változó felfelé irányuló nyomáshoz és a változó lefelé irányuló elvezetéshez.

Sokemeletes lakó- és kereskedelmi épületek

Lakástornyok, szállodák és irodaházak megbízható nyomást igényelnek a felső emeleteken. A constant pressure cabinet with multiple vertical multi-stage pumps automatically adjusts output to match occupancy-based demand — lower at midday, higher during morning and evening peaks. A rendszer szükségtelenné teszi a nagyméretű tetőtartályokat, valamint azok szerkezeti terhelését, a legionella kockázatát és a karbantartási hozzáférési követelményeket.

Ipari folyamatok és hűtővíz

A gyártóüzemek, élelmiszer-feldolgozó létesítmények és erőművek szigorúan szabályozott nyomású technológiai vizet igényelnek. A szekrény a folyamatigényeknek megfelelő szabályozási pontossággal látja el a hűtőtorony sminket, a lemosó vezetékeket, a kazán betáplálását és a termelési vízköröket. A VFD-alapú vezérlés kiküszöböli a fojtásból eredő energiapazarlást és szelepkopást.

Mezőgazdasági öntözés

Large-scale drip, sprinkler, and centre-pivot systems need variable flow at stable pressure across field zones with different emitter characteristics. The cabinet handles multiple pump configurations, including submersible borehole and horizontal booster pumps, automatically matching output to the number of open irrigation zones. A beépített szárazonfutás elleni védelem védi a szivattyúkat a forrásvízszint változása során.

Vidéki és közösségi vízellátás

A falusi rendszerek és a távoli települések hasznot húznak az automatizált nyomáskezelésből, amely felváltja a kézi szivattyúzást. A tárolótartály szintérzékelőjével integrált szekrény automatikusan elindul és leáll, hogy fenntartsa a tartály feltöltését, miközben állandó nyomást biztosít a fogyasztóknak. Remote monitoring via 4G lets a single operator manage multiple scattered stations from a mobile phone or central SCADA.

Szálloda, üdülőhely és vendéglátás

Az egy területen elhelyezkedő épületekkel rendelkező üdülőhelyek és szabadidős létesítmények egységes nyomást igényelnek a vendégszobák, a konyhák, a mosókonyha és a tereprendezés terén. A szekrény több szivattyút kezel, hogy kielégítse a reggeli és esti csúcsigényt, miközben csökkenti az energiát csúcsidőn kívül, miközben a rendszer éjszaka nagyrészt alvó üzemmódban van.

Technikai mélymerülés

Az állandó nyomású vízellátás vezérlőszekrénye a VFD fordulatszám-szabályozást, a PLC-alapú szivattyúsorrendet és az átfogó védelmet egyetlen gyárilag összeszerelt szekrényben egyesíti, így autonóm nyomásszabályozást biztosít az egy- és többszivattyús telepítésekhez.

PID zárt hurkú nyomásszabályozás

A fő gyűjtőcsövön található nyomástávadó a víznyomást 4–20 mA-es analóg jellé alakítja. A vezérlő digitális PID algoritmust futtat: az arányos erősítés határozza meg, hogy a rendszer milyen agresszíven reagál a nyomáseltérésre, az integrálási idő kiküszöböli az állandósult állapot eltolását, a derivált csillapítás pedig elnyomja a túllövést a hirtelen áramlásváltozások során. A PID kimenet közvetlenül beállítja a VFD frekvencia-alapjelet, és a szivattyú fordulatszámát a kereslethez valós időben állítja be. A tipikus szabályozási pontosság ±0,02 MPa-on belül marad, ha a rendszer adott jellemzőire – csőhosszra, szivattyúgörbére és nyomástartó edény térfogatára – hangoljuk.

Többszivattyús szekvenálási logika

Ha az igény meghaladja egyetlen VFD-hajtású szivattyú kapacitását, a vezérlő további szivattyúkat állít üzembe. A vezető szivattyú VFD vezérléssel működik. Ha eléri a maximális frekvenciát, és a nyomás továbbra is az alapjel alá esik, a vezérlő ezt a szivattyút fix fordulatszámú üzemre kapcsolja a bypass kontaktoron keresztül, és elindít egy késleltetett szivattyút VFD vezérléssel. Ahogy a kereslet csökken, és a VFD eléri a minimális frekvenciát az alapjel feletti nyomással, a késleltetett szivattyúk egyenként lekapcsolódnak, és a vezető szivattyú visszatér változó fordulatszámú vezérlésre. Ez biztosítja, hogy mindig csak az egyik szivattyú működjön változó sebességgel, míg a többi fix fordulatszámon, a legjobb hatásfok közelében.

Kötelezettség rotáció és kiegyenlítés

A kopás egyenletes elosztása érdekében a vezérlő elforgatja a vezető szivattyú megnevezését az összesített üzemórák vagy indítási számok alapján. A legalacsonyabb üzemidővel rendelkező szivattyú lesz a következő vezeték, amikor a forgás kiold, ami alacsony áramlási körülmények között történik a nyomászavarok elkerülése érdekében. A pump taken offline for maintenance is locked out of the rotation via a digital input, and the controller reallocates duty across the remaining pumps.

Alvás, ébrenlét és alacsony áramlású kezelés

A zéró kereslet időszakaiban – például egy éjszakán át a kereskedelmi épületekben – a VFD végül eléri minimális frekvenciáját, miközben a nyomás az alapértéken marad. Egy konfigurálható késleltetés után a vezérlő alvó üzemmódba lép, és leállítja az összes szivattyút. Egy kis membrántartály tartja fenn a rendszer nyomását alvás közben. Amikor a nyomás lecsökken az ébrenléti küszöbértékre, a vezérlő újraindítja a vezető szivattyút, és felpörgeti a nyomást. Ez a ciklus megakadályozza, hogy a szivattyúk hosszabb ideig egy zárt szeleppel szemben működjenek, így energiát takarít meg, és megvédi a szivattyút a túlmelegedéstől.

Pump Protection Suite

The controller provides pump-specific protections beyond standard motor overload. Dry-run detection uses either a digital input from a well level probe or motor undercurrent sensing. Overpressure trip with auto-reset prevents pipe damage if a valve closes suddenly. A rapid-cycle lockout limits the number of starts per hour to protect the motor windings. Phase loss and phase sequence monitoring prevent mechanical damage from reverse rotation. Minden kioldási esemény időbélyeggel van ellátva, és a hibanaplóban tárolódik, konfigurálható számú automatikus visszaállítási kísérlettel, mielőtt a zárolás kezelői beavatkozást igényelne.

VFD meghajtó architektúra

A VFD változó nyomatékú szivattyú üzemre van kiválasztva, 110%-os túlterhelési névleges értékkel 60 másodpercig. Flying-start capability enables seamless restart into a coasting pump without tripping on overcurrent. A frekvenciahagyásos programozás elkerüli a mechanikai rezonanciasávokat. Az automatikus energiaoptimalizálás kis terhelés esetén csökkenti a motor mágnesező áramát, így további energiát takarít meg, ha a szivattyú teljes fordulatszám alatt működik. A beépített egyenáramú fojtótekercs és az RFI szűrő minimalizálja a harmonikus áram befecskendezését a tápegységbe.

HMI és kezelőfelület

Az ajtóra szerelt színes érintőképernyő valós idejű rendszernyomást és alapjelet, egyedi szivattyú állapotot, kumulált üzemórákat és szivattyúnkénti indítási számlálást, aktív riasztásokat hibatörténettel és jelszóval védett paraméter-hozzáférést biztosít. A kézi felülírás vezérlése támogatja az üzembe helyezési és karbantartási tevékenységeket.

Távfelügyelet és kommunikáció

A szabványos RS485 Modbus RTU a helyszíni SCADA vagy telemetriai berendezésekhez csatlakozik. Az opcionális 4G vagy Ethernet felhőátjáró lehetővé teszi a távoli hozzáférést webböngészőn vagy okostelefon-alkalmazáson keresztül, valós idejű nyomást, szivattyú állapotot, energiafogyasztást és riasztási push értesítéseket biztosítva. A kezelők a nyomás alapértékeit távolról állíthatják be az adott rendszerkövetelményekhez.

Bekerítés és környezetvédelem

A padlón álló szekrény 1,5-2,0 mm-es horganyzott acéllemezt használ, UV-álló porszórt bevonattal. Az IP54 szabvány a beltéri szivattyúházakhoz. IP55 vagy IP65 elérhető kültéri és vízkezelési környezetekhez. A szűrt kényszerlevegő-szellőztetés termosztatikus ventilátorvezérléssel a VFD működési tartományán belül tartja a belső hőmérsékletet. Trópusi vagy sivatagi kültéri telepítésekhez napernyő és páralecsapódás elleni fűtőtest is megadható. A kábelbevezetés a szekrény alján lévő tömszelencelemezeken keresztül történik. A szekrényt az IEC 61439-1/2 szabvány szerint tervezték és gyártották, minden alkatrésze CE-jelöléssel és regionális tanúsítvánnyal rendelkezik.

Gyakran Ismételt Kérdések

Q1: Hogyan tart fenn állandó nyomást a szekrény?

A fő vízfejen lévő nyomásérzékelő folyamatosan méri a rendszer nyomását, és 4–20 mA-es jelet küld a vezérlőnek. A vezérlő PID algoritmusa összehasonlítja a tényleges nyomást a felhasználó által beállított célértékkel. If pressure drops, it increases the VFD output frequency to speed up the pump. Ha a nyomás emelkedik, az lelassítja a szivattyút. Ez a zárt hurkú szabályozás folyamatosan működik, jellemzően ±0,02 MPa-on belül tartja a nyomást az alapjelhez képest.

2. kérdés: Hány szivattyút vezérelhet egy állandó nyomású vízellátású vezérlőszekrény?

A szabványos konfigurációk 1-6 szivattyút támogatnak, a 2 vagy 3 szivattyú a leggyakoribb telepítés. A többszivattyús rendszerekben egyetlen VFD hajtja a változtatható fordulatszámú szivattyút, míg a további szivattyúk fix fordulatszámon indulnak el, amint az igény nő. Az összes szivattyú sorrend, váltakozás és hibaváltás logikája be van építve a vezérlőbe.

3. kérdés: Mi a különbség a szekrény és az egyes szivattyúkra külön VFD-k felszerelése között?

A szekrény egy komplett vezérlőrendszert kínál – szivattyúsorrendi logika, nyomás-PID hurok, automatikus váltakozás, hibaváltás, alvó/ébresztés funkció és egyetlen felhasználói felület – mindez előre bekötött és gyárilag tesztelt. Az egyes VFD-k jelentős külső tervezés nélkül nem tudják koordinálni a többszivattyús működést.

4. kérdés: Működhet-e a rendszer tárolótartállyal vagy anélkül?

Mindkét. Tartályfeltöltés esetén a vezérlő fenntartja a rendszernyomást, míg a tartályban lévő szintérzékelő indítási/leállítási jogosultságot biztosít. Közvetlen fő konfigurációban a vezérlő közvetlenül az elosztó csövön tartja fenn a vezetéknyomást, és tárolótartály nélkül szabályozza a szivattyú fordulatszámát, hogy megfeleljen a fogyasztói igényeknek.

Q5: Milyen típusú szivattyúk kompatibilisek?

A szekrény szabványos háromfázisú indukciós motorokat vezérel, amelyeket búvárkútszivattyúkban, függőleges többfokozatú szivattyúkban, vízszintes végszívású centrifugálszivattyúkban és soros nyomásfokozó szivattyúkban használnak 380–480 V, 50/60 Hz között. Az állandó mágneses motorok kompatibilis VFD-kkel is hajthatók.

6. kérdés: Milyen teljesítménytartomány áll rendelkezésre?

A szabványos konfigurációk 0,75 kW-tól 400 kW-ig terjednek. A szekrény mérete a szivattyúk számán, az egyes szivattyúk motor teljes terhelési áramán és a helyszíni hibaszinten alapul. Mérnökeink kiválasztják a VFD-t, a kontaktorokat, a megszakítókat és a gyűjtősínrendszert a szivattyú adataiból.

7. kérdés: Milyen távfelügyeleti lehetőségek állnak rendelkezésre?

A szabványos RS485 Modbus RTU csatlakozik a helyszíni SCADA-hoz. Az opcionális 4G vagy Ethernet átjárók felhőplatformhoz kapcsolódnak, így webböngészőn vagy okostelefon-alkalmazáson keresztül valós idejű nyomást, szivattyú állapotot, energiafogyasztást, hibariasztásokat és előzményadatokat biztosítanak. Az SMS-ek vagy alkalmazások push értesítései figyelmeztetik a kezelőket a hibákra.

Q8: Milyen karbantartást igényel a szekrény?

Az ajtótömítések és a szellőzőszűrők havi ellenőrzése. Az áramszünetek negyedéves ellenőrzése. A biztonsági berendezések és a váltakozó logika éves működési tesztje. A VFD hűtőventilátorok és a DC köri kondenzátorok élettartama 5-10 év, és cserélhetők. A nyomástávadót évente kalibrálni kell.

9. kérdés: Hogyan takarít meg ez a rendszer energiát a hagyományos szivattyúzáshoz képest?

A fojtószeleppel ellátott, állandó fordulatszámú szivattyú energiát pazarol a mesterséges korlátozás ellen. A VFD közvetlenül az igényekhez igazítja a szivattyú fordulatszámát. Mivel a szivattyú teljesítménye a fordulatszám kockájával skálázódik, a 80%-os fordulatszámú szivattyú a teljes fordulatszámú energia nagyjából 50%-át veszi fel. A zéró igényű időszakokban alvó üzemmóddal a telepítések általában 20-40%-os energiacsökkentést érnek el.

Városi másodlagos vízellátás korszerűsítése – sokemeletes lakónegyed

Háttér

Egy nagy ázsiai város önkormányzati vízügyi hatósága több mint 80 másodlagos vízellátás-fokozó állomást kezelt, amelyek sokemeletes lakóközösségeket szolgáltak ki. Mindegyik állomás 200-800 lakást látott el 18-35 emeletes tornyokban. A meglévő berendezések elöregedtek – egyes állomások úszószelepes utántöltős tetőtartályokat, mások fix fordulatszámú, nyomáscsökkentő szelepekkel ellátott szivattyúegységeket használtak. A város önkormányzata korszerűsítést írt elő a nyomás minőségének javítása, a tetőtartályok közegészségügyi okokból történő eltávolítása és a szivattyúzási energiafogyasztás csökkentése érdekében.

A Kihívás

Mindegyik nyomásfokozó állomás külön keresleti profillal rendelkező tornyot szolgált ki: éles reggeli és esti csúcsok, mérsékelt nappali igény és közel nulla áramlás az éjszaka folyamán. A meglévő fix fordulatszámú szivattyúk igénytől függetlenül teljes teljesítménnyel működtek, nyomáscsökkentő szelepeken keresztül engedték el a túlnyomást. Ez jelentős energiát pazarolt el, miközben hőt és zajt generált a szivattyútermekben. A tetőtartályokat el kellett távolítani, hogy megfeleljenek az új egészségügyi előírásoknak, és a hatóság megkövetelte, hogy minden új állomás jelentse az adatokat egy központi SCADA platformon. A fizikai tér is szűkös volt – a legtöbb szivattyúhelyiséget utólag beépítették alagsori területekre, korlátozott belmagassággal és korlátozott hozzáféréssel.

Miért válassza az állandó nyomású vízellátó vezérlőszekrényt?

A három állomáson végzett sikeres kísérlet után a hatóság gyárilag tervezett állandó nyomású szekrényeket választott ki. Egyetlen házban kapott helyet a VFD, a vezérlő, a három függőleges többfokozatú szivattyú kimeneti mágneskapcsolója, a nyomásinterfész és a HMI érintőképernyő – a régi panel alapterületéhez igazodva. A PID nyomásszabályozás lehetővé tette a nyomáscsökkentő szelepek teljes eltávolítását. Az ólomszivattyú a keresletnek megfelelően változtatta a sebességet, szükség szerint további szivattyúkkal. Egy éjszaka alatt a rendszer aludt, a nyomást egy kis membrántartály tartotta fenn.

A legfelső emeleti lakások víznyomása az igényektől függetlenül a szabályozási minimumon stabilizálódott, az alsóbb emeleteken a régi rendszer által okozott túlnyomás nélkül. Az energiafogyasztást állomásonként mérték, és a Modbuson keresztül továbbították a hatóság SCADA-jához, így a kezelők valós idejű láthatóságot és lehetőséget biztosítottak a nyomás alapjeleinek távoli beállítására minden egyes torony adott magasságához.

Telepítés

Az első szakaszban 18 hónap alatt harminckét állandó nyomású szekrényt szereltek fel. Mindegyik szekrény előre fel volt töltve az adott toronyhoz igazított szivattyúadatokkal és nyomás-alapjelekkel. Helyszíni üzembe helyezés csatlakoztatva a hálózati tápellátáshoz, a szivattyúmotor kábeleihez és a nyomástávadóhoz – állomásonként általában egy nap alatt elkészül.

Eredmények

●  A legfelső emeleti lakosok nyomással kapcsolatos panaszai a 32 közösségben az üzembe helyezést követő három hónapon belül nullára csökkentek.

● A szivattyúk energiafogyasztása átlagosan 35%-kal csökkent a korábbi fix fordulatszámú alapértékhez képest, ami meghaladja a hatóság 25%-os célját.

●  A tetőtartályokat leszerelték és eltávolították, így megszűnt a kapcsolódó karbantartási és vízminőségi megfelelési költségek.

●  Egy kétfős műveleti csapat immár mind a 32 állomást távolról kezeli a központi SCADA-tól.

●  A hatóság a fennmaradó 50 állomáson szabványosította az állandó nyomású szekrényt, jelenleg a második fázis folyik.
