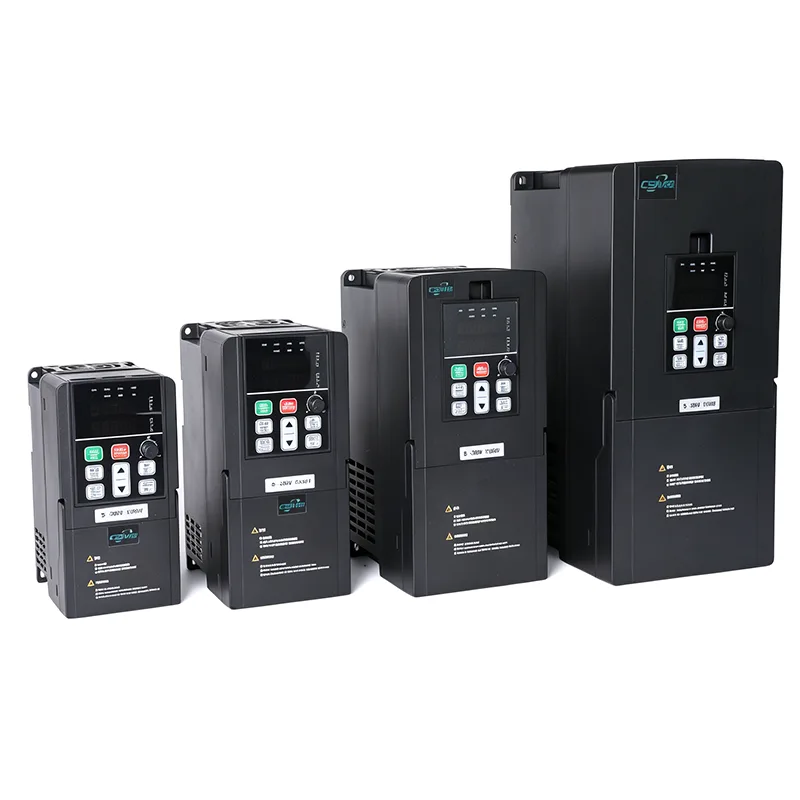

15LE 11kw VFD Frekvenciameghajtó szivattyú VFD

A legfontosabb jellemzők közé tartozik a nagy túlterhelési kapacitás, a beépített egyenáramú reaktor a harmonikus mérsékléshez, a több kommunikációs interfész és a konfigurálható I/O bővítés. A nagy teherbírású, megerősített hűtőrendszerrel ellátott ház megbízható működést biztosít magas hőmérsékletű ipari környezetben.

Az energiatakarékos képességeket intelligens védelmi funkciókkal kombinálva a CSIVEI 15 LE 11 kW-os VFD frekvenciahajtó szivattyú VFD maximalizálja a rendszer üzemidejét és működési hatékonyságát a nagy teljesítményű alkalmazásoknál.

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

A CSIVEI 15LE 11kw VFD frekvenciahajtású szivattyú robusztus teljesítményt nyújt a folyamatos működést igénylő nehézipari berendezésekhez:

●  Nagy szivattyúk – fő vízellátó szivattyúk, ipari hűtőszivattyúk

●  Ipari ventilátorok – bányaszellőztetők, cementgyári ventilátorok, porgyűjtők

●  Kompresszorok – nagy légkompresszorok, nitrogénkompresszorok

●  Keverők – betonkeverők, vegyi reaktorok, cellulózkeverők

●  Centrifugák – cukorcentrifugák, olajcentrifugák, dekanterek

Megerősített hűtési és harmonikus hatáscsökkentő jellemzőinek köszönhetően megbízható működést biztosít zord körülmények között is.

Robusztus védelem és megbízhatóság

A CSIVEI VFD sorozatot úgy tervezték, hogy ellenálljon az igényes ipari környezetnek, és számos védelmi mechanizmust tartalmaz a folyamatos működés és a meghosszabbított élettartam érdekében.

Átfogó motorvédelem – Az integrált védelem magában foglalja a túlfeszültséget, az alacsony feszültséget, a túláramot, a túlmelegedést, a fáziskiesést és a rövidzárlat elleni védelmet. A hajtás automatikusan leold vagy korlátozza a teljesítményt, hogy elkerülje a hajtás és a csatlakoztatott motor károsodását.

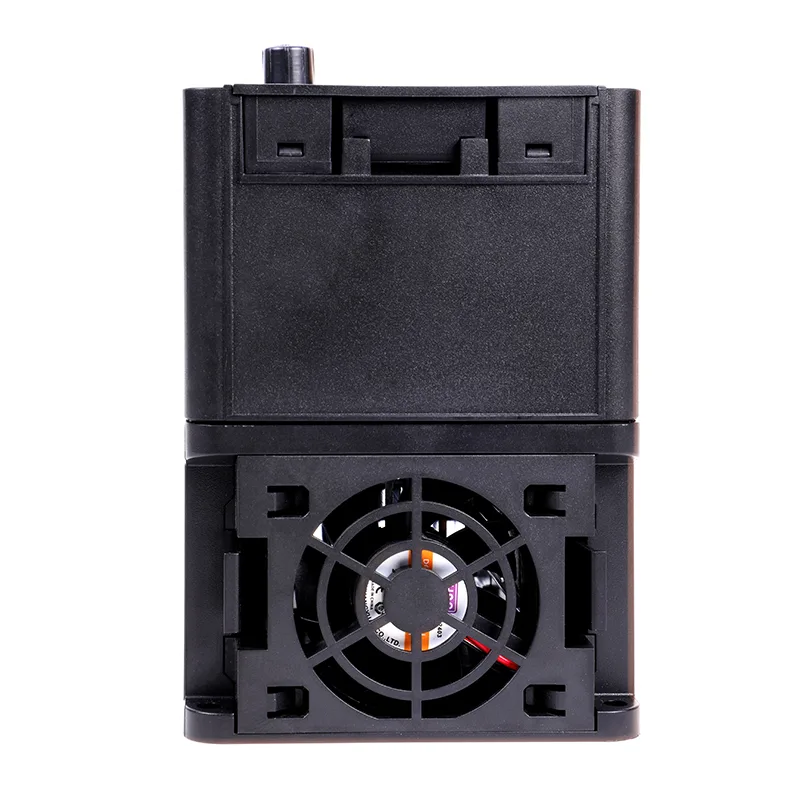

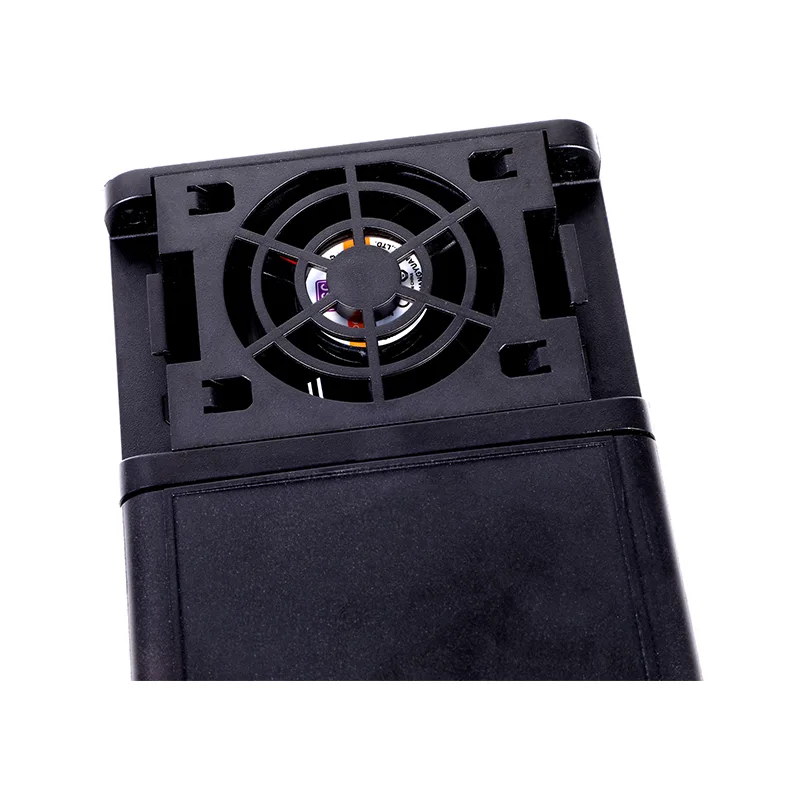

Hőkezelés – Az intelligens ventilátorvezérlés a belső hőmérséklet és terhelési feltételek alapján állítja be a hűtést, minimalizálja a zajt és meghosszabbítja a ventilátor élettartamát. A nagy teljesítményű modellek megerősített hűtőbordával rendelkeznek a fokozott hőelvezetés érdekében.

Környezetvédelem – Szabványos IP20 burkolat, amely alkalmas vezérlőpanel telepítésére. Opcionális IP40/IP54/IP66 burkolatok állnak rendelkezésre poros, párás vagy lemosható környezetben történő alkalmazásokhoz. A PCB-k konform bevonata további védelmet nyújt a nedvesség és a szennyeződések ellen.

Beépített EMC szűrő – Egyes modellek integrált elektromágneses kompatibilitási szűrőt tartalmaznak, ami leegyszerűsíti a CE és más EMC szabványoknak való megfelelést, és csökkenti a telepítési költségeket.

GYIK

Mi a különbség a V/F vezérlés és a vektorvezérlés között?

A V/F vezérlés rögzített feszültség-frekvencia arányt tart. Jól használható ventilátorokhoz, szivattyúkhoz és általános alkalmazásokhoz, ahol a fordulatszám pontos szabályozása nem kritikus. A vektorvezérlés szétválasztja a fluxust és a nyomatékot, így egymástól függetlenül vezérelheti őket – ez nagyobb indítónyomatékot (akár 150%-ot 0,5 Hz-en) és jobb sebességpontosságot biztosít. Az érzékelő nélküli vektorhoz nincs szükség kódolóra; zárt hurkú vektor igen, és a sebesség pontosságát 0,1%-ra növeli. A legtöbb CSIVEI meghajtó mindkettőt támogatja, így kiválaszthatja, melyik illik az alkalmazásához.

Hogyan válasszam ki a megfelelő VFD-t a motoromhoz?

Néhány dolgot figyelembe kell venni:

●  Motor teljesítménye – a VFD-nek meg kell egyeznie a motor névleges értékével, vagy valamivel nagyobbnak kell lennie annál.

●  Bemeneti feszültség – egyfázisú 230 V vagy háromfázisú 400 V, ellenőrizze, hogy megfelel-e a tápellátásnak.

● Terhelés típusa – az állandó nyomatékú terhelésekhez, például a szállítószalagokhoz vagy az extruderekhez általában a motorteljesítmény 100–120%-ának megfelelő VFD-re van szükség. A változó nyomatékú terhelések, például a ventilátorok és a szivattyúk gyakran használhatnak a motor teljesítményéhez igazított VFD-t, ráadásul energiamegtakarítást érhet el.

●  Környezet – poros, párás vagy kültéri helyeken válasszon magasabb IP-besorolást (IP40, IP54, IP66), vagy helyezze a meghajtót védett burkolatba.

● Kommunikáció – ha PLC-vel vagy SCADA-val kell beszélnie, ellenőrizze, hogy a meghajtó támogatja-e az Ön protokollját (a Modbus RTU szabvány; a Profibus, az Ethernet/IP stb. opcionális).

●  A CSIVEI rendelkezik méretezési eszközzel és műszaki támogatással is, ha másod véleményt szeretne.

Használhatok egyfázisú bemeneti VFD-t háromfázisú motorral?

Igen. A CSIVEI egyfázisú 230 V-os meghajtói egyfázisú bemeneti és háromfázisú kimeneti áramot vesznek fel a motorra. Ez egy általános beállítás, amikor csak egyfázisú áram áll rendelkezésre, de a háromfázisú motor hatékonyságát és megbízhatóságát szeretné elérni. Csak győződjön meg arról, hogy a motor feszültsége megegyezik a hajtás kimenetével – 230 V háromfázisú.

Kell-e külső fékellenállás?

attól függ. Ha gyors lassításra van szüksége, vagy a rakomány nagy tehetetlenségi nyomatékkal rendelkezik – például centrifugák, daruk, emelők vagy csévélők –, akkor igen, szüksége lesz rá. A belső fékegységgel rendelkező meghajtókon az ellenállás kezeli a regeneratív energiát, hogy elkerülje a túlfeszültségi hibákat és lerövidítse a leállási időt. A lassabb lassítású ventilátorok és szivattyúk esetében ezt általában kihagyhatja.

Milyen kommunikációs protokollok támogatottak?

Az összes CSIVEI meghajtó alapfelszereltsége Modbus RTU over RS485. Opcionális modulok állnak rendelkezésre a Profibus DP, Profinet, Ethernet/IP, CANopen és DeviceNet számára. Ezek lehetővé teszik a főbb PLC- és SCADA-rendszerekkel való integrációt a távfelügyelethez, a paraméterek módosításához és a központi vezérléshez.

Hogyan állíthatom be a meghajtót első alkalommal?

A CSIVEI meghajtókon található egy Gyorsindítás varázsló, amely néhány perc alatt végigvezeti a lényegen:

Adja meg a motor adattáblájának adatait (teljesítmény, feszültség, áram, frekvencia, fordulatszám), válasszon alkalmazásmakrót (ventilátor/szivattyú, szállítószalag, állandó nyomaték), állítsa be a gyorsítási és lassítási időket, válassza ki a frekvenciaforrást (billentyűzet, analóg bemenet, kommunikáció), és futtassa az automatikus hangolást a motorvezérlés optimalizálásához. A kézikönyv minden részletet tartalmaz, a billentyűzet pedig levehető, így szükség esetén távolról is működtethető.

Milyen védelmek vannak beépítve a meghajtóba?

A CSIVEI meghajtók szilárd védelmi készleteket tartalmaznak: túlfeszültség, alacsony feszültség, túláram, rövidzárlat, túlmelegedés (hűtőborda), fázisvesztés a bemeneten vagy a kimeneten és a motor túlterhelése (elektronikus termikus túlterhelés, I²t). Ezek segítenek a dolgok megbízható működésében és meghosszabbítják a berendezés élettartamát.

Futtathatok több motort egy VFD-ről?

Igen, több motort is futtathat párhuzamosan egyetlen hajtásról, feltéve, hogy: a teljes áramfelvétel a hajtás névleges teljesítményén belül marad, minden motornak saját termikus túlterhelés elleni védelme van, és V/F vezérlést használ (a vektorvezérlés nem ajánlott többmotoros beállításoknál). Ez gyakori a ventilátorsoroknál, szállítószalag-szakaszoknál vagy szivattyúállomásoknál, ahol a motorok együtt járnak azonos sebességgel.

Hogyan háríthatom el a gyakori hibákat?

A hajtás hibakódokat jelenít meg a billentyűzeten a gyors diagnózis érdekében:

● OC (túláram) – ellenőrizze, hogy nincs-e rövidzárlat, motortekercselési probléma vagy túl rövid a gyorsítási idő

● OV (túlfeszültség) – ellenőrizze a fékellenállást (ha van), vagy túl rövid a lassítási idő

●  UV (alacsony feszültség) – ellenőrizze a bemeneti teljesítményt és a vezetékeket

● OH (túlhőmérséklet) – ellenőrizze a hűtőventilátort, a környezeti hőmérsékletet és a szerelési hézagot

● OL (túlterhelés) – ellenőrizze a motor terhelését, növelje a gyorsítási időt, vagy fontolja meg a hajtás méretének növelését

A kézikönyvben található egy teljes hibakód táblázat részletes lépésekkel. Ha valami még mindig nem működik, a CSIVEI műszaki támogatása segíthet.

Hogyan takarít meg energiát a VFD?

Változó nyomatékú terheléseknél, mint például ventilátorok és szivattyúk, a teljesítmény az affinitási törvényeket követi – arányos a fordulatszám kockájával. A sebesség 20%-os csökkentése nagyjából 50%-kal csökkenti az energiafelhasználást. Az automatikus energiaoptimalizálás (AEO) funkció csökkenti a feszültséget, hogy megfeleljen a tényleges terhelésnek, így további megtakarításokat érhet el. Az alvó üzemmód az alacsony igénybevételű időszakokban is leállítja a motort, kiküszöbölve az üresjárati áramfelvételt.

Mi a VFD tipikus élettartama, és hogyan tarthatom karban?

Megfelelő telepítéssel és feltételekkel a VFD 10-15 évig tarthat. Kulcsfontosságú karbantartás: tartsa tisztán a házat – a felgyülemlett por csökkenti a hűtési hatékonyságot; ellenőrizze a hűtőventilátorokat (általában 3–7 évig tart; cserélje ki, ha zajos vagy meghibásodott); vizsgálja meg az egyenáramú busz kondenzátorait – idővel és hőmérséklettel öregszenek –, ha a meghajtót két éven keresztül tárolták, a bekapcsolás előtt újítsa meg a kupakokat; figyeli a környezeti hőmérsékletet; időnként mentse a paramétereket a billentyűzetre vagy a külső tárolóra. A 6-12 havonta végzett gyors ellenőrzés segít elkerülni a meglepetéseket.

Használhatom a VFD-t kültéren vagy lemosható környezetben?

A szabványos IP20-as meghajtóknak tiszta, száraz panelben kell lenniük. Kültéri vagy zord környezet esetén a CSIVEI magasabb IP-besorolást kínál:

●  IP40 – jó poros helyeken, mint például textilgyárak vagy famegmunkálás

● IP54/IP55 – por- és fröccsenésálló; kültéri burkolatokhoz és mosdókhoz

●  IP66 – teljesen porálló és ellenáll az erős vízsugaraknak; alkalmas élelmiszer-feldolgozásra, autómosásra vagy kültéri használatra extra burkolatok nélkül

●  Ha korrozív gázok vannak jelen, a PCB konform bevonata javasolt.

A VFD-hez tartozik garancia és műszaki támogatás?

Igen. A CSIVEI meghajtókra a gyártás dátumától számított 18 hónapos szabványos garancia vonatkozik (vagy a telepítéstől számított 12 hónap, amelyik később következik be). A kritikus alkalmazásokhoz kiterjesztett jótállási lehetőségek állnak rendelkezésre. A globális műszaki támogatás e-mailben, telefonon és online forrásokban érhető el – felhasználói kézikönyvek, alkalmazási útmutatók és konfigurációs szoftverek egyaránt megtalálhatók.

Ügyfél esete: Ipari szellőzőventilátor

Egy bútorgyártó létesítmény porgyűjtő rendszeréhez pontos légáramlás-szabályozást igényelt. A ventilátorok folyamatos teljes fordulatszámon futása nem volt hatékony, és túlzott zajt keltett.

Megoldás: A fő kipufogóventilátorra egy CSIVEI 18-30 kW-os VFD-t szereltek fel, nyomásérzékelővel, amely figyeli a légcsatorna nyomását a ventilátor sebességének szabályozására.

Eredmények:

●  A ventilátor sebessége automatikusan a porgyűjtési igényhez igazodik

● 45%-os energiamegtakarítás részleges terhelés esetén

●  12 dB-lel csökkentett zajszint, javítva a munkakörülményeket

●  Csökkentett mechanikai kopás a ventilátor csapágyain és szíjain

●  A rendszer immár mind a környezetvédelmi megfelelőségi, mind a működési hatékonysági célokat teljesíti.
