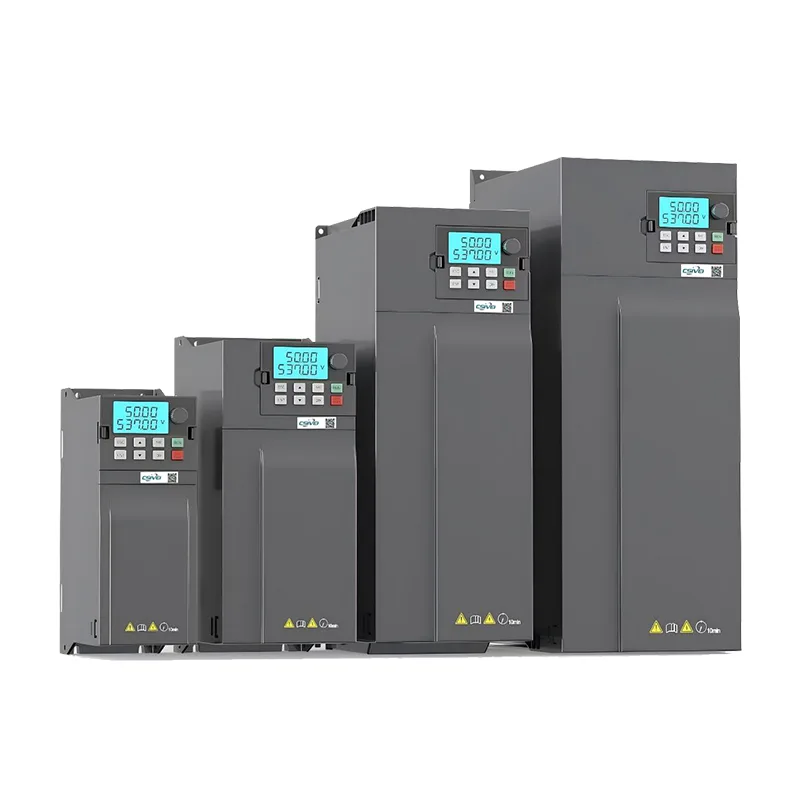

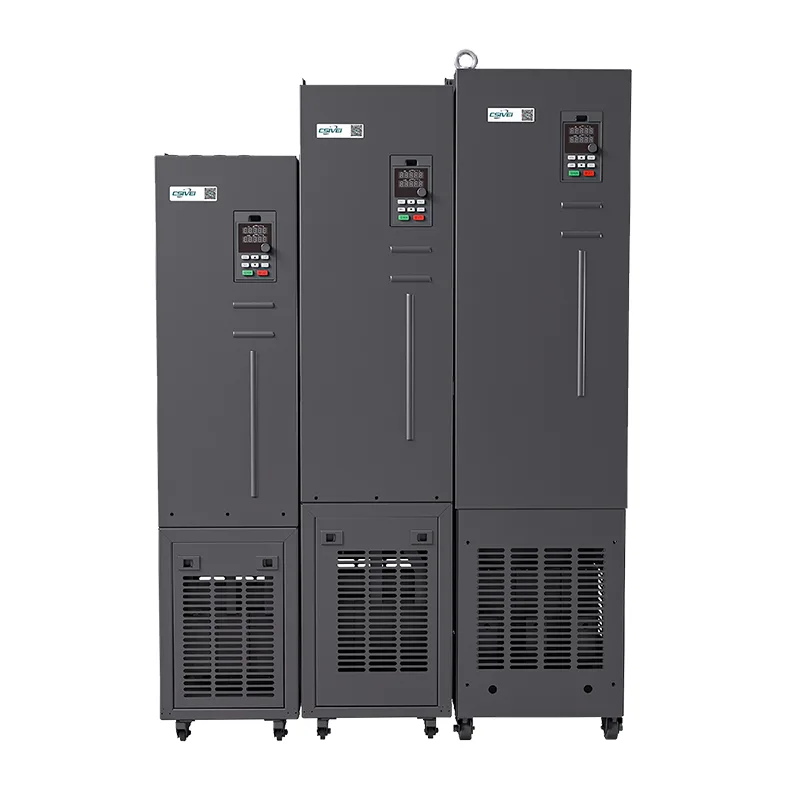

Nagy teljesítményű 3 fázisú váltakozó áramú meghajtó VFD

Vásároljon nagy teljesítményű 3 fázisú AC Drive VFD-t a kínai Csivei gyárból. Nagy teljesítményű ipari alkalmazásokhoz tervezték, és alkalmas nagy ventilátorokhoz, centrifugálszivattyúkhoz, kompresszorokhoz és gyártósoros szállítószalagokhoz. Kivételes nyomatékot és stabilitást biztosít folyamatos működés mellett. A fejlett zárt hurkú vektorvezérléssel működő meghajtó támogatja a nagy indítónyomatékot, a beépített PLC-funkciókat, a több kommunikációs protokollt (Modbus, Profibus opcionális) és egy intuitív LCD-kezelőt a valós idejű monitorozáshoz. Az IP20-as ház az opcionális IP40-es szűrővel biztosítja a megbízhatóságot igényes környezetben.

Mi az a nagy teljesítményű 3 fázisú AC meghajtó VFD, és miért számít?

Lényegében egy változtatható frekvenciájú hajtás szabályozza a motor fordulatszámát és nyomatékát a betáplált teljesítmény frekvenciájának és feszültségének beállításával. A CSIVEI VFD-nk azonban messze túlmutat az alapvető sebességszabályozáson.

Lehetővé teszi a lágy indítást a mechanikai igénybevétel csökkentése érdekében, a dinamikus nyomatékválaszt nagy terheléseknél, valamint a valós idejű energiaoptimalizálást, amely közvetlenül csökkenti az áramfogyasztást. A precíz szinkronizálást igénylő műveletekhez – például több szakaszból álló szállítószalagok, adagolórendszerek vagy nyomásvezérelt szivattyúk – ez a hajtás biztosítja a folyamat által megkövetelt pontosságot és megismételhetőséget.

Röviden: a fix fordulatszámú motort rugalmas, intelligens hajtóművé alakítja, amely valós időben alkalmazkodik az Ön termelési igényeihez.

Alapvető paraméterek és specifikációk

Főbb előnyök

1. Kivételes alacsony frekvenciájú nyomaték

A nagy teljesítményű 3 fázisú váltakozó áramú meghajtó VFD 150%-os névleges nyomatékot biztosít 0,5 Hz-en érzékelő nélküli vektorvezérlés (SVC) módban. Ez megbízható indítást és stabil működést jelent még nagy kezdeti terhelések – például törőgépek, hígtrágyaszivattyúk vagy nagy tehetetlenségi nyomatékú ventilátorok – mellett is, ahol a hagyományos hajtások gyakran leállnak vagy leállnak.

2. Beépített nyomatékkorlátozás ("kotró" funkció)

Ellentétben a szabványos VFD-kkel, amelyek egyszerűen túláram hatására kapcsolnak ki, hajtásunk intelligens nyomatékkorlátozó funkcióval rendelkezik. Automatikusan korlátozza a nyomatékot hirtelen terhelésváltáskor, megelőzve a mechanikai ütéseket és a váratlan állásidőt. Ez a funkció különösen értékes ingadozó terhelésű alkalmazásoknál, például keverőknél, extrudereknél és emelőberendezéseknél.

3. Automatikus feszültségszabályozás (AVR)

Ha a hálózati feszültség ingadozik – ami az ipari zónákban gyakori – az AVR funkció stabil kimeneti feszültséget tart fenn a motoron. Ez védi a tekercseket, egyenletes nyomatékot biztosít, és megakadályozza a kellemetlen feszültségcsökkenést.

4. Rugalmas vezérlési módok

Válasszon az SVC nyílt hurkú vektorvezérlés közül a nagy teljesítményű dinamikus válaszhoz, vagy a V/F vezérlés közül az egyszerűbb, ventilátor/szivattyú típusú alkalmazásokhoz. A hajtás támogatja a V/F szétválasztást is, lehetővé téve a feszültség és a frekvencia független beállítását speciális motorbeállításokhoz.

5. Integrált PLC és PID funkcionalitás

A beépített programozható logikai képesség külső PLC nélkül kezeli az egyszerű automatizálási feladatokat. Az integrált PID-szabályozó lehetővé teszi a zárt hurkú folyamatszabályozást – például állandó nyomást a vízellátó rendszerben vagy stabil hőmérsékletet a hűtőben – szabványos visszacsatoló érzékelők segítségével.

Tipikus alkalmazások

A CSIVEI High Performance 3 Phase AC Drive VFD nagy igénybevételű ipari alkalmazásokhoz lett tervezve, amelyek nagy indítási nyomatékot és folyamatos terhelést igényelnek:

Nagy szivattyúk – öntözőszivattyúk, vízelvezető szivattyúk, fő vízellátó szivattyúk

Centrifugálkompresszorok – ipari légkompresszorok, hűtőrendszerek

HVAC hűtők – csavaros hűtők, centrifugális hűtők, nagy légkezelők

Bányászati ​​berendezések – hígtrágyaszivattyúk, szellőzőventilátorok, zúzógépek

Fémmegmunkáló gépek – esztergák, marógépek, prések

Fejlett vektorvezérléssel és többféle kommunikációs lehetőséggel zökkenőmentesen integrálódik az automatizált gyártósorokba.

GYIK

Kell-e külső fékellenállás?

attól függ. Ha gyors lassításra van szüksége, vagy a rakomány nagy tehetetlenségi nyomatékkal rendelkezik – például centrifugák, daruk, emelők vagy csévélők –, akkor igen, szüksége lesz rá. A belső fékegységgel rendelkező meghajtókon az ellenállás kezeli a regeneratív energiát, hogy elkerülje a túlfeszültségi hibákat és lerövidítse a leállási időt. A lassabb lassítású ventilátorok és szivattyúk esetében ezt általában kihagyhatja.

Milyen kommunikációs protokollok támogatottak?

Az összes CSIVEI meghajtó alapfelszereltsége Modbus RTU over RS485. Opcionális modulok állnak rendelkezésre a Profibus DP, Profinet, Ethernet/IP, CANopen és DeviceNet számára. Ezek lehetővé teszik a főbb PLC- és SCADA-rendszerekkel való integrációt a távfelügyelethez, a paraméterek módosításához és a központi vezérléshez.

Milyen védelmek vannak beépítve a meghajtóba?

A CSIVEI meghajtók szilárd védelmi készleteket tartalmaznak: túlfeszültség, alacsony feszültség, túláram, rövidzárlat, túlmelegedés (hűtőborda), fázisvesztés a bemeneten vagy a kimeneten és a motor túlterhelése (elektronikus termikus túlterhelés, I²t). Ezek segítenek a dolgok megbízható működésében és meghosszabbítják a berendezés élettartamát.

Hogyan takarít meg energiát a VFD?

Változó nyomatékú terheléseknél, mint például ventilátorok és szivattyúk, a teljesítmény az affinitási törvényeket követi – arányos a fordulatszám kockájával. A sebesség 20%-os csökkentése nagyjából 50%-kal csökkenti az energiafelhasználást. Az automatikus energiaoptimalizálás (AEO) funkció csökkenti a feszültséget, hogy megfeleljen a tényleges terhelésnek, így további megtakarításokat érhet el. Az alvó üzemmód az alacsony igénybevételű időszakokban is leállítja a motort, kiküszöbölve az üresjárati áramfelvételt.

Mi a VFD tipikus élettartama, és hogyan tarthatom karban?

Megfelelő telepítéssel és feltételekkel a VFD 10-15 évig tarthat. Kulcsfontosságú karbantartás: tartsa tisztán a házat – a felgyülemlett por csökkenti a hűtési hatékonyságot; ellenőrizze a hűtőventilátorokat (általában 3–7 évig tart; cserélje ki, ha zajos vagy meghibásodott); vizsgálja meg az egyenáramú busz kondenzátorait – idővel és hőmérséklettel öregszenek –, ha a meghajtót két éven keresztül tárolták, a bekapcsolás előtt újítsa meg a kupakokat; figyeli a környezeti hőmérsékletet; időnként mentse a paramétereket a billentyűzetre vagy a külső tárolóra. A 6-12 havonta végzett gyors ellenőrzés segít elkerülni a meglepetéseket.

Ügyfél-esettanulmány

Egy élelmiszer-feldolgozó üzem ismétlődő felhalmozódásokkal és több szállítószalag-szakasszal szembesült. A kézi sebességbeállítások nem voltak hatékonyak, és gyakori vonalleállásokat okoztak.

A mi megoldásunk– Három CSIVEI High Performance 3 Phase AC Drive VFD-t telepítettek a kulcsfontosságú szállítószalag-szakaszokra, amelyek Modbus-on keresztül kapcsolódnak a központi PLC-hez a koordinált fordulatszám-szabályozás érdekében.

Elért eredmények:

A szállítószalag sebessége automatikusan szinkronizálva van a valós idejű termelési sebességgel

25%-kal csökkent az állásidő

A termékcsere ideje 30 percről 10 percre csökken

A megoldást ezt követően hat további gyártósorra bővítették

Ez az eset bemutatja, hogy VFD-nk mérhető működési javulást eredményez, nem csak elméleti előnyöket.

●  A megoldás hat további gyártósorra bővült.
