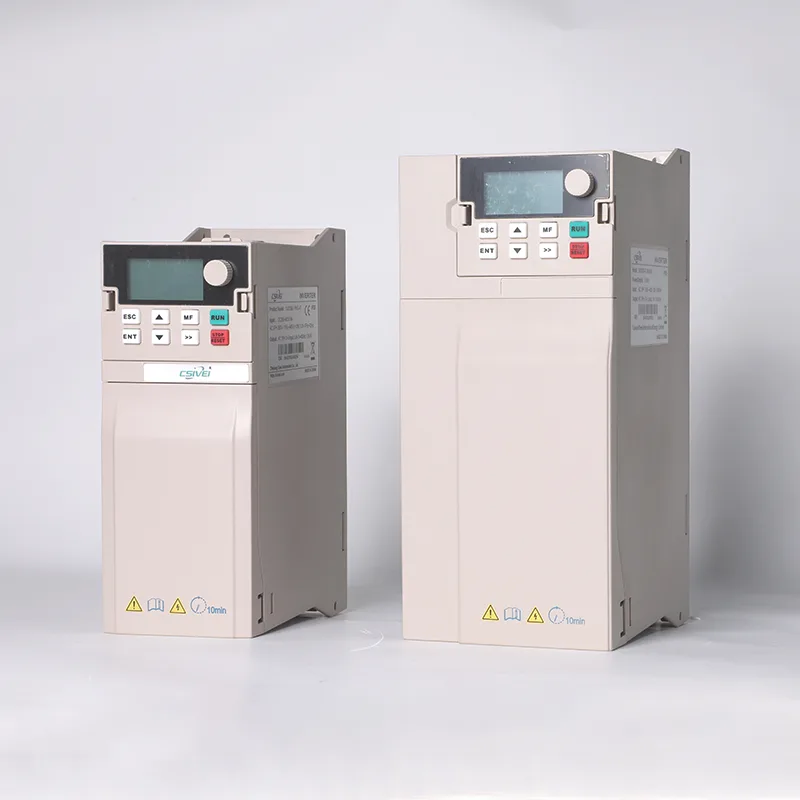

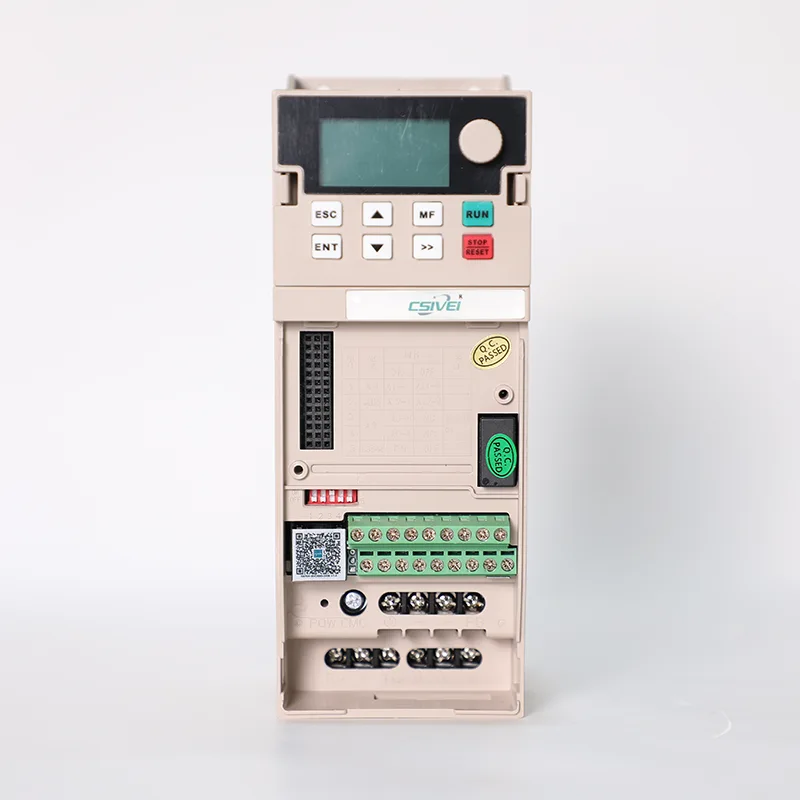

1 fázis a 3 fázisban, 11 kW szivattyús inverter

A CSIVEI gyár nagy teljesítményű 1 Phase in 3 Phase Out 11kw Pump Invertere egy kompakt, nagy hatásfokú megoldás háromfázisú szoláris szivattyúrendszerekhez. MPPT algoritmusokat tartalmaz akár 99%-os követési hatékonysággal, lehetővé téve a közvetlen csatlakozást a napelem tömbökhöz, akkumulátorok nélkül. A hajtás mind a V/F, mind a vektorvezérlést támogatja, biztosítva a szivattyú zökkenőmentes indítását még alacsony besugárzás mellett is. A beépített védelmi funkciók közé tartozik a túlfeszültség, az alacsony feszültség, a túláram, a szárazonfutás és a csőtörés észlelése. Az IP20-as burkolat lehetővé teszi az egymás mellé szerelést. Ideális kis mezőgazdasági öntözéshez, kerti szökőkutakhoz és távoli területek vízszállításához. A CSIVEI megbízható teljesítményt nyújt egyszerű üzembe helyezéssel.

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

A vidéki közösségi vízellátásra tervezett VFD olyan szivattyúkat működtet, amelyek fúrólyukakból, folyókból vagy tározókból emelik a vizet megemelt tárolótartályokba vagy közvetlen elosztóhálózatokba. A rendszer automatikusan működik: ha elegendő a napenergia, a szivattyú feltölti a tartályt; amikor a tartály megtelt, a hajtás alvó üzemmódba lép, megőrzi a mechanikai élettartamot. Ideális falusi vízi kioszkokhoz, iskolai vízrendszerekhez és egészségügyi rendelők ellátásához. A beépített PID állandó nyomást biztosít megemelt tartályokban, míg az MPPT algoritmus felhős napokon is maximális teljesítményt von ki a napelemekből. Ez a megoldás tiszta, alacsony költségű ivóvizet és csatornázást biztosít dízel- vagy hálózatfüggőség nélkül.

Intelligens szivattyúvédelem és szárazonfutás-megelőzés

A szivattyú károsodástól való védelme kritikus fontosságú a szoláris vízrendszerekben. A CSIVEI 1 Phase in 3 Phase Out 11kw szivattyús inverter a szivattyúspecifikus védelem átfogó csomagját tartalmazza:

●  Szárazonfutás elleni védelem – figyeli az áram-, teljesítmény- vagy opcionális áramlásérzékelőt; leállítja a szivattyút, ha a vízforrás kimerül, és automatikusan újrapróbálkozik egy beállítható idő után.

● Csőszakadás/alacsony áramlás érzékelése – érzékeli a hirtelen áramesést, ami csőszakadást vagy szivárgást jelez, és az elárasztás megelőzése érdekében leáll.

●  Túláram- és túlterhelés elleni védelem – megakadályozza a szivattyú túlmelegedését homok, vízkő vagy csapágyhiba miatt.

● Feszültségcsökkenés és túlfeszültség leállítás – megvédi a hajtást és a motort az instabil szoláris bemenettől.

●  Visszamenet elleni öntözés – amikor a szivattyú leáll, egy visszacsapó szelep vezérelhető, hogy megakadályozza a víz visszaáramlását, amely a motort hátrafelé pörgeti.

Ezek a védelmek meghosszabbítják a szivattyú élettartamát, csökkentik a karbantartási látogatások számát, és megbízható vízellátást biztosítanak távoli napelemes berendezésekben.

GYIK

1. kérdés: Ez a meghajtó beépített Wi-Fi-vel vagy mobilhálózattal rendelkezik a távfelügyelethez?

V: A meghajtó RS485 Modbus RTU porttal rendelkezik. A vezeték nélküli megfigyelés engedélyezéséhez adjon hozzá egy külső átjárót (pl. CSIVEI CloudBox), amely Wi-Fi-n, Etherneten vagy 4G-n keresztül csatlakozik. Az átjáró adatokat tölt fel a CSIVEI Cloudba vagy harmadik fél platformjaira.

2. kérdés: Működtethetem a szivattyút közvetlenül napelemről, akkumulátorok nélkül?

V: Igen. A CSIVEI 1 Phase in 3 Phase Out 11 kW szivattyús inverter közvetlen napenergiáról szivattyúra történő működésre készült. MPPT segítségével alakítja át a változó DC-t a panelekről a szivattyú stabil váltakozó áramává. A hajtás automatikusan elindul, ha a napenergia meghaladja a szivattyú küszöbértékét, és leáll, ha nem elegendő, védve a motort.

3. kérdés: Szükségem van egy DC megszakítóra a panelek és a meghajtó között?

V: Igen, egy DC névleges megszakító vagy biztosítékkal ellátott megszakító kötelező a biztonság és a kódmegfelelőség érdekében. A CSIVEI egy 2 pólusú DC megszakítót javasol, amelynek mérete a maximális egyenáram 1,25-szerese.

4. kérdés: Hogyan állíthatom be az állandó nyomás üzemmódot?

V: Csatlakoztasson egy 4-20 mA-es nyomástávadót az AI1 analóg bemenethez. Állítsa be a P.00 paramétert = 1 (PID mód). Ezután állítsa be a célnyomást a P.77-ben (mérnöki egységek). A hajtás úgy állítja be a szivattyú sebességét, hogy fenntartsa ezt a nyomást, függetlenül a napsugárzás változásától.

5. kérdés: Mennyi ennek a napelemes VFD-nek a várható élettartama?

V: Megfelelő telepítés mellett (tiszta, száraz, hőmérsékleti határokon belül) a meghajtó általában 10-15 évig bírja. Az elektrolitkondenzátorok gyorsabban öregszenek forró környezetben – a környezeti hőmérséklet 40°C alatti tartása meghosszabbítja az élettartamot. A hűtőventilátort 5-7 évente cserélni kell.

A rendszer 3 éve hibátlanul üzemel, átalakítva a közösség egészségügyi és gazdasági tevékenységét.
