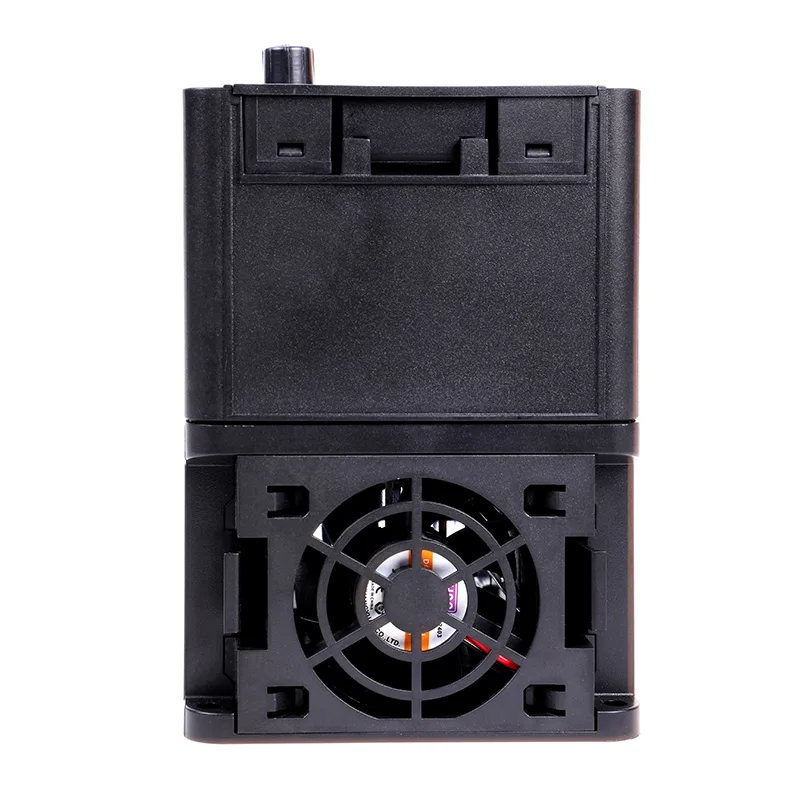

280KW VFD vízkezelő rendszer

A CSIVEI 280KW VFD vízkezelő rendszer egy nagy teljesítményű hajtás, amelyet rendkívül nehéz ipari alkalmazásokhoz terveztek. A nagy kompresszorokhoz, extruderekhez, bányaemelőkhöz és nagy teljesítményű szivattyúkhoz tervezett hajtás kompromisszumok nélküli teljesítményt és megbízhatóságot biztosít. Fejlett vektorvezérléssel nagy indítónyomatékkal, beépített EMI-szűrővel, redundáns hűtőrendszerrel és kiterjedt kommunikációs lehetőségekkel, beleértve az Ethernet/IP-t és a Profinetet. A robusztus IP20/IP21 burkolat megerősített gyűjtősínekkel biztosítja a stabil működést a legigényesebb ipari környezetben is. Intelligens energiamenedzsmenttel és átfogó diagnosztikai képességekkel biztosítja a kritikus ipari folyamatokhoz szükséges teljesítményt és pontosságot.

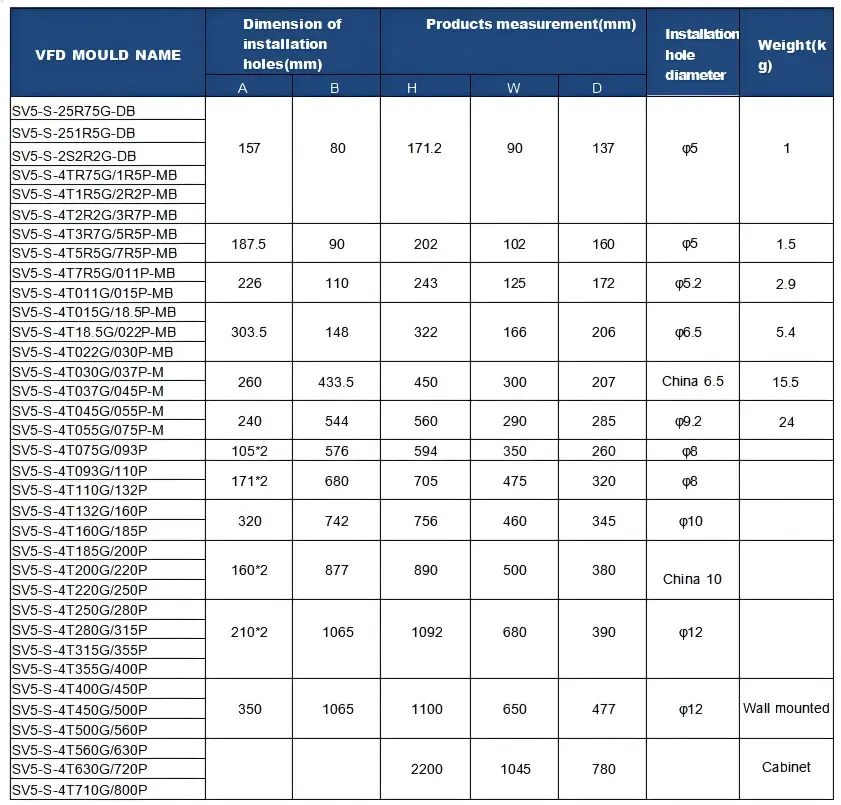

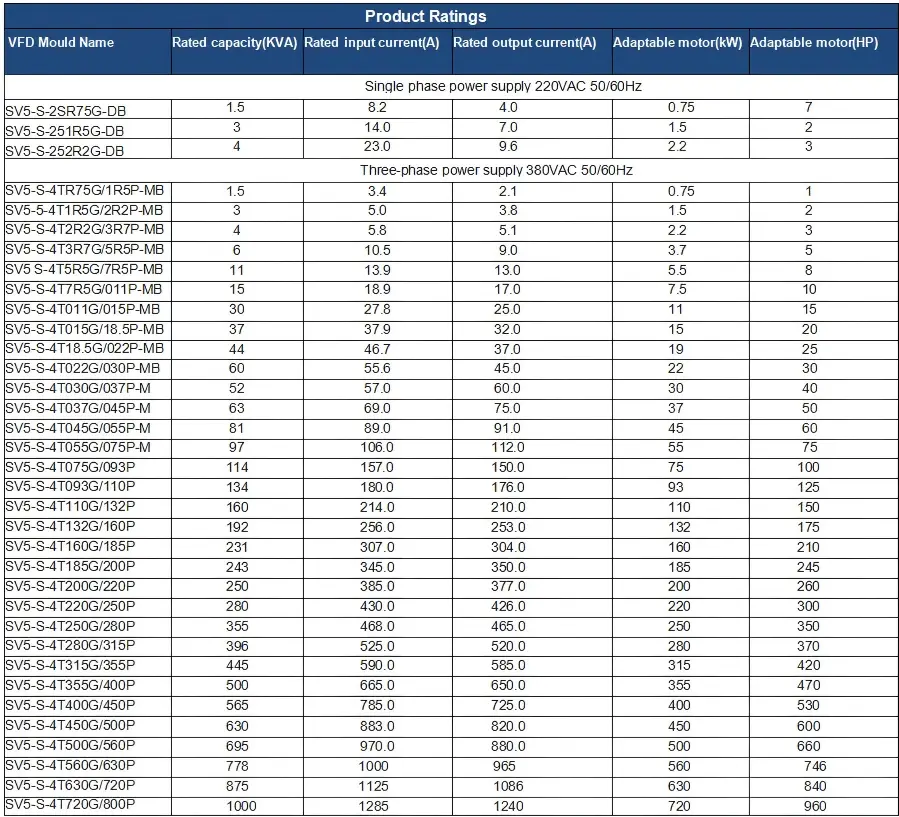

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

A CSIVEI 280KW VFD vízkezelő rendszer egy nagy teljesítményű meghajtó megaipari projektekhez:

Nagyüzemi szivattyúk – kommunális vízellátás, öntözőkörzeti főszivattyúk

Nagy teljesítményű ventilátorok – bányaszellőztető, szélcsatorna, hűtőtorony főventilátorok

Kompresszorok – nagy ipari levegőállomások, technológiai gázkompresszorok

Bányászat – SAG malmok, golyósmalmok, nagy távolságú szállítószalagok

Áramtermelés – kazántápszivattyúk, ID/FD ventilátorok hőerőművekben

Moduláris felépítése könnyű karbantartást és szervizelhetőséget tesz lehetővé szűk helyeken.

Felhasználóbarát kezelés és egyszerű beállítás

A CSIVEI VFD sorozat előnyben részesíti a könnyű használatot, csökkenti a telepítési időt és leegyszerűsíti a napi működést a mérnökök és a karbantartó személyzet számára.

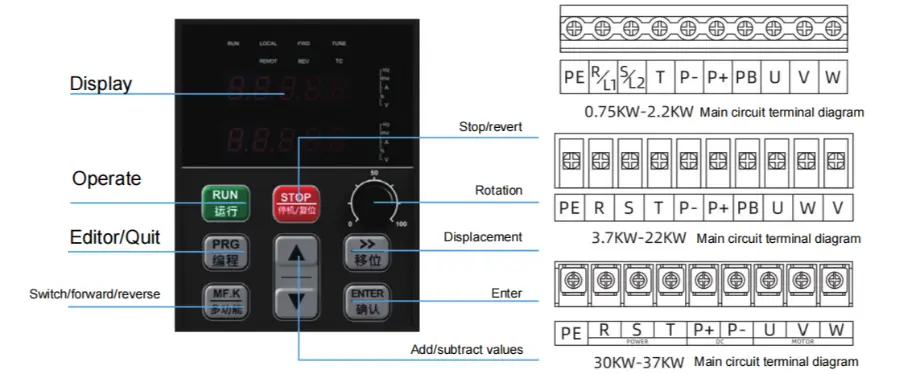

Intuitív billentyűzet – A LED/LCD billentyűzet egyértelmű paraméterkijelzést és gyors navigációt biztosít. A paramétercsoportok logikusan vannak elrendezve, és a többnyelvű támogatás biztosítja a hozzáférést a globális felhasználók számára.

Gyorsindítás varázsló – A lépésről lépésre történő beállítás végigvezeti a felhasználókat az alapvető paraméterek beállításán percek alatt. Az előre konfigurált alkalmazásmakrók (ventilátor/szivattyú, szállítószalag, állandó nyomaték) lehetővé teszik a gyakori alkalmazások egyérintéses beállítását.

Paramétermásolás funkció – Töltsön fel paramétereket egy meghajtóról a billentyűzetre, és töltse le több meghajtóra, jelentősen lerövidítve a több meghajtós rendszerek beállítási idejét, és biztosítva a következetes konfigurációt.

Kivehető billentyűzet – A billentyűzet hosszabbítókábellel távolról is felszerelhető, lehetővé téve a kényelmes kezelést a központ ajtajáról vagy távoli helyekről.

Kompakt kialakítás – A helytakarékos helyigény lehetővé teszi az egymás mellé szerelést, maximalizálja a panelsűrűséget és csökkenti a szekrény méretigényét.

GYIK

Hogyan háríthatom el a gyakori hibákat?

A hajtás hibakódokat jelenít meg a billentyűzeten a gyors diagnózis érdekében:

● OC (túláram) – ellenőrizze, hogy nincs-e rövidzárlat, motortekercselési probléma vagy túl rövid a gyorsítási idő

● OV (túlfeszültség) – ellenőrizze a fékellenállást (ha van), vagy túl rövid a lassítási idő

●  UV (alacsony feszültség) – ellenőrizze a bemeneti teljesítményt és a vezetékeket

● OH (túlhőmérséklet) – ellenőrizze a hűtőventilátort, a környezeti hőmérsékletet és a szerelési hézagot

● OL (túlterhelés) – ellenőrizze a motor terhelését, növelje a gyorsítási időt, vagy fontolja meg a hajtás méretének növelését

●  A kézikönyvben található egy teljes hibakód táblázat a részletes lépésekkel. Ha valami még mindig nem működik, a CSIVEI műszaki támogatása segíthet.

Mi a különbség a V/F vezérlés és a vektorvezérlés között?

A V/F vezérlés rögzített feszültség-frekvencia arányt tart. Jól használható ventilátorokhoz, szivattyúkhoz és általános alkalmazásokhoz, ahol a fordulatszám pontos szabályozása nem kritikus. A vektorvezérlés szétválasztja a fluxust és a nyomatékot, így egymástól függetlenül vezérelheti őket – ez nagyobb indítónyomatékot (akár 150%-ot 0,5 Hz-en) és jobb sebességpontosságot biztosít. Az érzékelő nélküli vektorhoz nincs szükség kódolóra; zárt hurkú vektor igen, és a sebesség pontosságát 0,1%-ra növeli. A legtöbb CSIVEI meghajtó mindkettőt támogatja, így kiválaszthatja, melyik illik az alkalmazásához.

Használhatok egyfázisú bemeneti VFD-t háromfázisú motorral?

Igen. A CSIVEI 280 kW-os VFD vízkezelő rendszere egyfázisú bemeneti és háromfázisú kimeneti áramot szolgáltat a motorhoz. Ez egy általános beállítás, amikor csak egyfázisú áram áll rendelkezésre, de a háromfázisú motor hatékonyságát és megbízhatóságát szeretné elérni. Csak győződjön meg arról, hogy a motor feszültsége megegyezik a hajtás kimenetével – 230 V háromfázisú.

Hogyan takarít meg energiát a VFD?

Változó nyomatékú terheléseknél, mint például ventilátorok és szivattyúk, a teljesítmény az affinitási törvényeket követi – arányos a fordulatszám kockájával. A sebesség 20%-os csökkentése nagyjából 50%-kal csökkenti az energiafelhasználást. Az automatikus energiaoptimalizálás (AEO) funkció csökkenti a feszültséget, hogy megfeleljen a tényleges terhelésnek, így további megtakarításokat érhet el. Az alvó üzemmód az alacsony igénybevételű időszakokban is leállítja a motort, kiküszöbölve az üresjárati áramfelvételt.

A VFD-hez tartozik garancia és műszaki támogatás?

Igen. A CSIVEI meghajtókra a gyártás dátumától számított 18 hónapos szabványos garancia vonatkozik (vagy a telepítéstől számított 12 hónap, amelyik később következik be). A kritikus alkalmazásokhoz kiterjesztett jótállási lehetőségek állnak rendelkezésre. A globális műszaki támogatás e-mailben, telefonon és online forrásokban érhető el – felhasználói kézikönyvek, alkalmazási útmutatók és konfigurációs szoftverek egyaránt megtalálhatók.

Ügyfél esete: Állandó nyomású vízellátás

Egy délkelet-ázsiai lakókomplexum ingadozó víznyomást tapasztalt a csúcsforgalom idején, ami bérlői panaszokhoz vezetett. A meglévő szivattyúrendszer fix fordulatszámon működött, energiát pazarolva az alacsony igényű időszakokban.

Megoldás: A fő nyomásfokozó szivattyú vezérlésére egy CSIVEI 280KW-os VFD vízkezelő rendszert telepítettek, nyomásérzékelővel, amely visszajelzést ad a beépített PID-szabályozónak.

Eredmények:

Stabil víznyomás 4,5 bar-on tartva igénytől függetlenül

Az energiafogyasztás 38%-kal csökkent a fix sebességű működéshez képest

A szivattyúmotor napi 20+ alkalommal történő indítása a folyamatos zökkenőmentes működésre csökkent

Megtérülési idő 11 hónap alatt

A rendszer több mint két éve megbízhatóan működik előre nem tervezett leállások nélkül.
