A Csivei vezető kínai gyártó által kínált lágyindító szekrény háromfázisú lágyindítót (7,5-800 kW, 380-690 V), bejövő megszakítót vagy biztosítékos megszakítót, beépített bypass mágneskapcsolót, motor túlterhelési relét és vezérlőtranszformátort tartalmaz. Az indítási jellemzők – programozható áramkorlát, feszültség rámpaidő és kezdeti nyomaték – digitális billentyűzeten vagy HMI-n keresztül állíthatók be. Az opcionális funkciók közé tartozik a lágyleállító rámpa a szivattyúrendszerekhez a vízkalapács megelőzése érdekében. A védelem lefedi a rövidzárlatot, a túlterhelést, a fáziskiesést, az alul-/túlfeszültséget és a tirisztor túlmelegedését. A Modbus RTU-n keresztüli szabványos kommunikáció lehetővé teszi a csatlakozást az üzemi DCS-hez vagy SCADA-hoz; opcionális Profibus, Profinet vagy Ethernet/IP is elérhető. A padlón álló szekrény porszórt bevonatú horganyzott acélból készül, IP42 - IP55 besorolású, beltéri elektromos helyiségekben és poros ipari környezetben használható.
A fix fordulatszámon üzemelő, de kíméletes indítást igénylő motorok esetében a hajtott berendezések és elektromos hálózatok védelme érdekében a lágyindítószekrény kompakt, alacsony karbantartási igényű alternatívát kínál a közvetlen vagy csillag-delta indítók helyett.
A nyersvíz-bevezető, nyomásfokozó és átadó szivattyúk előnye a lágy indítás, amely kiküszöböli a vízkalapácsot a csővezetékekben, és csökkenti a szivattyú járókerekeinek és tengelykapcsolóinak mechanikai kopását. A beépített soft-stop funkció tovább csillapítja a visszacsapó szelep becsapódását és a nyomáslökéseket. Az állandósult üzem alatti bypass üzemmód minimális hőtermelést biztosít még a korlátozott szellőzésű szivattyúállomásokon is.
A hűtők, a hűtőtorony ventilátorai és a nagyméretű légkezelő egységek motorjai a kereskedelmi épületekben nagy indítási áramot vehetnek fel, ami a lámpák villogását és a generátorvezérlők feszültségét okozza. A lágyindító szekrények a bekapcsolási áramot a teljes terhelés 3-4-szeresére korlátozzák, megakadályozva a feszültségesést. A bypass kontaktorok kiküszöbölik a folyamatos tirisztorveszteségeket, fenntartva a rendszer energiahatékonyságát az épület hosszú üzemideje alatt.
A szalagos szállítószalagok és a kőzúzók kíméletes nyomatékot igényelnek az indítás során, hogy megvédjék a sebességváltókat, a szíjcsatlakozókat és a tengelykapcsolókat a lökésszerű terheléstől. A lágyindító állítható indítási funkciója egy rövid, nagy nyomatékú impulzust ad le a felfutás előtt, leküzdve a teljesen megterhelt szíj elszakadási súrlódását. Ha a motor jár, a bypass mágneskapcsoló hűvös, energiahatékony működést biztosít poros, magas hőmérsékletű környezetben.
A gyártóüzemekben a csavar- és dugattyús kompresszorok, valamint a vegyi feldolgozás keverői és keverői terhelés alatt indulnak, és egyenletes gyorsítást igényelnek. A lágyindítók kiküszöbölik a hirtelen nyomatéktranzienseket, amelyek felgyorsítják a csapágyak és a lapátok kopását, míg a bypass működés biztosítja, hogy a tirisztorok ne veszítsenek veszteséget hosszú, folyamatos futás közben.
A távoli területeken található mélykút-búvárszivattyúk és nagy sprinklerrendszerek lágyindítókra támaszkodnak, hogy megvédjék a szivattyútengelyeket és a kútházakat az indítónyomatéktól. A szekrények kompatibilisek a generátortápokkal, mivel a csökkentett bekapcsolási áram lehetővé teszi, hogy egy kisebb generátor egy nagyobb szivattyút indítson el. A bypass üzemmód csökkenti az üzemanyag-fogyasztást az öntözési szezonban.

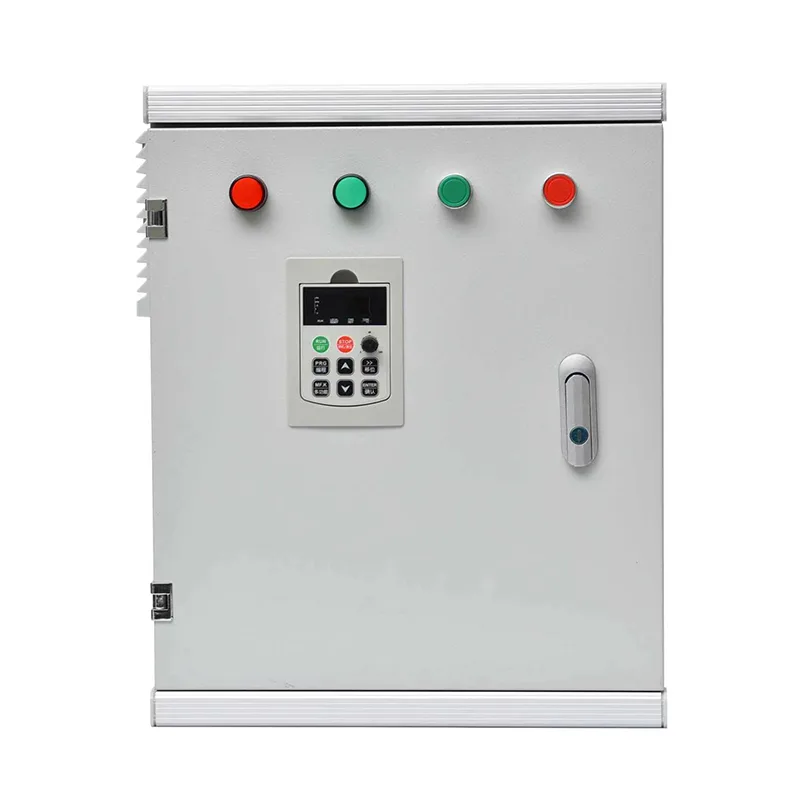

A lágyindító szekrény egy tirisztor alapú lágyindítót integrál teljes motor- és áramkörvédelemmel egyetlen előre vezetékes házban, amely ipari fix fordulatszámú motorvezérlésre van optimalizálva.
A lágyindító hat anti-párhuzamos, szilícium vezérlésű egyenirányítót (SCR) vezérel, fázisonként egy párat, hogy a motor feszültségét a beállítható kezdeti nyomatékszintről (általában a névleges 30–60%-a) a teljes feszültségre zökkenőmentesen növelje a felhasználó által beállított rámpaidőn (0,5–60 másodperc) keresztül. A felfutás során az áramot a teljes terhelésű áram meghatározott többszörösére korlátozzák, jellemzően 3–5-szörösére, megakadályozva a transzformátor vagy a generátor túlterhelését. Amint a motor megközelíti a szinkron fordulatszámot, egy belső algoritmus érzékeli az áramcsökkenést, és jelzi a bypass mágneskapcsolónak, hogy zárjon be, így közvetlenül a motort a hálózatra csatlakoztatja. Ez söntöli az áramot az SCR-ekből, kiküszöbölve vezetési veszteségeiket és hőtermelésüket.
Indítás után a motor teljes árama átfolyik a mechanikus bypass mágneskapcsolón, amely folyamatos üzemre van méretezve. Az SCR-ek zárva maradnak, így a lágyindító nem járul hozzá a hőemelkedéshez. Ez kulcsfontosságú előnye a VFD-kkel szemben a fix sebességű alkalmazásokban – a szekrény hűvös, és minimális szellőzést igényel. Ha lágy leállást választanak, a bypass kinyílik leállításkor, és az SCR-ek újra bekapcsolnak, hogy fokozatosan lefelé eresszék a feszültséget, megakadályozva a vízkalapácsot.
A szekrény teljes motorvédelmet biztosít egy termikus-mágneses megszakítón és egy elektronikus túlterhelésreléen keresztül fázisvesztés- és áramkiegyensúlyozatlanság-érzékelővel. A rövidzárlat elleni védelem összehangolt az SCR integritásának megőrzése érdekében. A további védelmek közé tartozik:
● Alacsony/túlfeszültség elleni védelem, leállítás, mielőtt a motor feszültség anomáliák miatt károsodik
● A tirisztor túlmelegedésének érzékelése riasztással és kioldó fokozattal
● Fázisfordítás és fázisvesztés észlelése
● Elakadás és reteszelt rotor elleni védelem a relén keresztül
A külső biztonsági reteszelők (pl. vészleállító, vibrációs kapcsoló) dedikált kapcsokon keresztül csatlakoznak a vezérlőáramkörhöz.
Az indítóegységen található LCD-kijelzővel ellátott digitális billentyűzet biztosítja a helyi paraméterek beállítását, a start/stop vezérlést és az állapotjelzést – beleértve a motoráram-, feszültség- és hibakódokat. A nagyobb szekrényekhez ajtóra szerelhető HMI integrálható. A szabványos RS485 Modbus RTU lehetővé teszi a távoli indítást/leállítást, a paraméterek letöltését és a riasztások jelentését egy DCS-re vagy SCADA-ra. Az igényes üzemi hálózatokhoz Profibus DP, Profinet vagy Ethernet/IP átjárók állnak rendelkezésre.
A padlón álló szekrény vastag horganyzott acéllemezből készül, időjárásálló porszórt bevonattal. Mivel a tirisztoros hő csak a másodpercig tartó indítási és leállítási rámpák során keletkezik, a természetes konvekciós hűtés gyakran elegendő a beltéri szekrényeknél. Nagy teljesítményű egységek vagy magas környezeti feltételek esetén szűrt, termosztatikus vezérlésű kényszerlevegős ventilátorok állnak rendelkezésre. A szabványos védettség IP42-től IP54-ig terjed; poros vagy kültéri helyekre magasabb besorolás érhető el.
Minden szekrény gyári átvételi teszten esik át, amely magában foglalja a tápáramkör szigetelési ellenállásának mérését, az SCR gyújtóáramkör ellenőrzését, a megkerülő kontaktor működését, valamint az összes programozott start/stop profil és védelmi funkció funkcionális tesztelését. Az összeállítást az IEC 61439-1/2 szerint tervezték és tesztelték, és minden vezérlőáramkört a vonatkozó zajtűrési szabványok szerint teszteltek.
1. kérdés: Mikor válasszak lágyindító szekrényt VFD vagy DOL indító helyett?
Válasszon lágyindítót, ha egyenletes motorgyorsításra és csökkentett bekapcsolási áramra van szüksége, de nincs szükség folyamatos fordulatszám-változásra. A lágyindítók egyszerűbbek, kevesebb hőt termelnek, olcsóbbak és kompaktabbak, mint a VFD-k. A DOL-hoz képest kiküszöbölik az áramingadozást és a mechanikai ütéseket. A csillag-deltához képest teljesen állítható indítási paramétereket biztosítanak, és lágy leállítású szivattyúrendszereket tudnak biztosítani.
2. kérdés: Milyen méretű motorok férnek el a szekrényben?
A szabványos szekrények 7,5 kW-tól 800 kW-ig terjedő motorokhoz vannak konfigurálva 400 V-on (háromfázisú), a nagyobb motorokhoz pedig 690 V-os névleges feszültség érhető el. A lágyindítót, a bypass mágneskapcsolót és a megszakítót a motor adattábláján szereplő áramhoz igazítjuk. Egyedi konfigurációk is lehetségesek a nagyobb teljesítmény érdekében.
3. kérdés: A lágyindító szekrény támogatja a többmotoros indítást?
Igen, szekvenciális elrendezésben: egyetlen lágyindító több motort indíthat el egymás után, mindegyik saját kimeneti kontaktorral. Miután az első motor elérte a teljes fordulatszámot és megkerüli, a lágyindító leválik róla, és csatlakozik a második motorhoz, és így tovább. Ez csökkenti a költségeket, ha több hasonló méretű szivattyú vagy ventilátor osztozik egy állomáson. Azonban minden motornak azonos vagy hasonló indítási paraméterekkel kell rendelkeznie.
4. kérdés: Mi történik, ha a lágyindító meghibásodik, miközben a motor jár?
Ha a motor teljes fordulatszámon van, és a bypass mágneskapcsoló zárva van, a motor közvetlenül a hálózatról működik. Ha a lágyindító vezérlőkártyája meghibásodik vagy az SCR-ek megsérülnek, a motor továbbra is érintetlenül működik. A hiba csak a következő indítási kísérletet érinti. Ez a benne rejlő hibabiztos jelentős működési előny.
5. kérdés: Milyen hosszú a lágyindító rámpa, és beállítható?
A feszültség rámpa ideje teljesen állítható, jellemzően 0,5-60 másodperc, és szükség esetén tovább növelhető. A kezdeti indítási feszültség (kick start) is állítható. Az optimális rámpát a motor és a terhelés határozza meg – elég hosszú a mechanikai ütések kiküszöböléséhez, elég rövid ahhoz, hogy korlátozza a tirisztor felmelegedését az indítás során.
6. kérdés: A lágyindító képes kezelni a gyakori indításokat?
Egy lágyindító óránként meghatározott számú indításra van besorolva (általában legfeljebb 10 nagy teljesítményű indítás). Ez a névleges érték az indítási áram beállításától, a rámpaidőtől és a motor méretétől függ. A nagyon gyakori indításokkal járó alkalmazásokhoz (pl. indexelő szállítószalagok) a VFD megfelelőbb lehet. A megfelelő méretezéshez forduljon hozzánk a munkaciklusával kapcsolatban.
7. kérdés: Milyen karbantartást igényel a szekrény?
A rendszeres karbantartás minimális: a tápfeszültség-lezárások éves szemrevételezése, a szellőzőszűrők tisztítása (ha vannak), és a bypass kontaktor működésének ellenőrzése. Az SCR-eknek nincs mozgó alkatrésze, és nem kopnak. A bypass kontaktor a fő szervizelhető alkatrész, amelynek mechanikai élettartama általában meghaladja az egymillió műveletet, ami több éves üzemidőt jelent.
8. kérdés: A lágyindító felharmonikusokat hoz létre a hálózaton?
A tirisztoros lágyindítók csak a rövid indítási és lágyleállítási rámpák alatt generálnak harmonikus áramot. Állandósult bypass üzemmódban a motor szinuszos áramot vesz fel, így nem keletkeznek felharmonikusok. Ez hálózatbarátabbá teszi őket, mint a váltakozó áramú hajtások, amelyek szűrés nélkül képesek folyamatos harmonikusokat generálni.
Egy kelet-európai regionális vízügyi hatóság 20 távoli nyomásfokozó szivattyúból álló hálózatot kezelt, amelyek mindegyike 2-4 hagyományos, 37-132 kW teljesítményű, közvetlen bekapcsolású (DOL) szivattyúval rendelkezik. Az állomások kritikusak voltak több város vízelosztásában, de a visszatérő problémák elfogadhatatlan üzemeltetési költségeket és szolgáltatási zavarokat okoztak.
Az elsődleges probléma az elektromosság volt. A hirtelen fellépő DOL indítóáram – akár hétszeres teljes terhelés – súlyos feszültségeséseket okozott a gyenge vidéki elosztóvezetékeken. Ez kioldott védelmi relék a közeli alállomásokon, időnként megszakítva magának a szivattyúállomásnak az áramellátását. A hatóság magas mechanikai karbantartási költségekkel is szembesült: a vízkalapács a szivattyú indításakor és leállításakor gyakran megrepedt a csőkötések és megsérültek a visszacsapó szelepek, míg a hirtelen forgatónyomaték alkalmazása lerövidítette a szivattyú csapágyainak és tengelykapcsolóinak élettartamát. Az állomások pilóta nélküliek voltak, és távoli területeken helyezkedtek el, így minden berendezésnek robusztusnak, egyszerűnek és távoli hibajelentésre alkalmasnak kellett lennie.
A hatóság a VFD-ket és a lágyindítókat egyaránt értékelte. A VFD-k sebességszabályozást kínáltak, de túlzottnak ítélték őket – a szivattyúkat úgy tervezték, hogy rögzített sebességgel működjenek egy statikus rendszergörbével szemben, ahol a fojtószelepek már áramlásszabályozást biztosítottak. A lágyindító szekrények ideális párosítást kínáltak: kiküszöbölnék az indítási áramlökéseket és a vízkalapácsot anélkül, hogy folyamatos hajtásveszteséget vagy bonyolult hűtést okoznának.
● A lágyindító belső bypass kontaktorja azt jelentette, hogy a motor működése után tirisztorveszteség nélkül vesz fel energiát, így a szekrény hőtermelése minimális volt a nem szellőztetett szivattyútermekben.
● A lágyleállítás funkció fokozatosan lefelé húzza a szivattyút a leállítás során, eltávolítva a vízkalapácsot okozó nyomáslökést.
● A szekrények egyszerű digitális interfésze és RS485 Modbus csatlakozása közvetlenül a hatóság kialakulóban lévő SCADA hálózatába integrálva lehetővé teszi a hibajelentést helyszíni látogatások nélkül.
● A csökkentett bekapcsolási áram azt jelentette, hogy a meglévő (hálózatkimaradások idején használt) generátorkészletek ugyanazokat a szivattyúkat tudták elindítani problémás feszültségesés nélkül, megnövelve a hatékony tartalék kapacitást.
Húsz szabványos lágyindító szekrényt (45-160 A névleges teljesítmény) gyártottak le, gyárilag teszteltek és telepítettek a meglévő szivattyúházakba hat hónap alatt. Mindegyik szekrény tartalmazott egy fő megszakítót, egy lágyindítót bypass mágneskapcsolóval, egy elektronikus túlterhelésrelét, egy Modbus kommunikációt és egy esőálló IP54-es burkolatot. Az üzembe helyezés magában foglalta a rámpaidő és az áramkorlát egyszerű paraméterbevitelét, valamint egyetlen Modbus-kábel csatlakoztatását az állomás távoli terminálegységéhez.
● A szivattyú indításából eredő hálózati feszültségzavarok megszűntek. Az utólagos felszerelés óta nem rögzítettek további alállomási leállásokat.
● A csőjavítások száma több mint 80%-kal csökkent az első évben, mivel az indításkor és a leállításkor előforduló vízkalapácsot a lágyindítás és a lágyleállás profilozása megszüntette.
● A szivattyú csapágy- és tömítéscseréje mérhető csökkenést mutatott, ami a sima, alacsony nyomatékú indításnak tulajdonítható.
● A bypass kialakítása gondoskodott arról, hogy az erőművek hűvösek maradjanak, még hosszan tartó, nagy igénybevételű szivattyúüzemek esetén is; nem fordult elő szekrény hűtési hiba.
● A hatóság mostantól valós idejű indítási/leállítási állapotot, indítási áramot és hibanaplókat kap a SCADA minden egyes állomásáról, lehetővé téve a prediktív reagálást a segélyhívások helyett.
● Egy év elteltével a hatóság tíz további állomásra bővítette a programot, és a lágyindító szekrényt szabványként fogadta el minden DOL-ból lágyra utólagos átalakítási projekthez.
