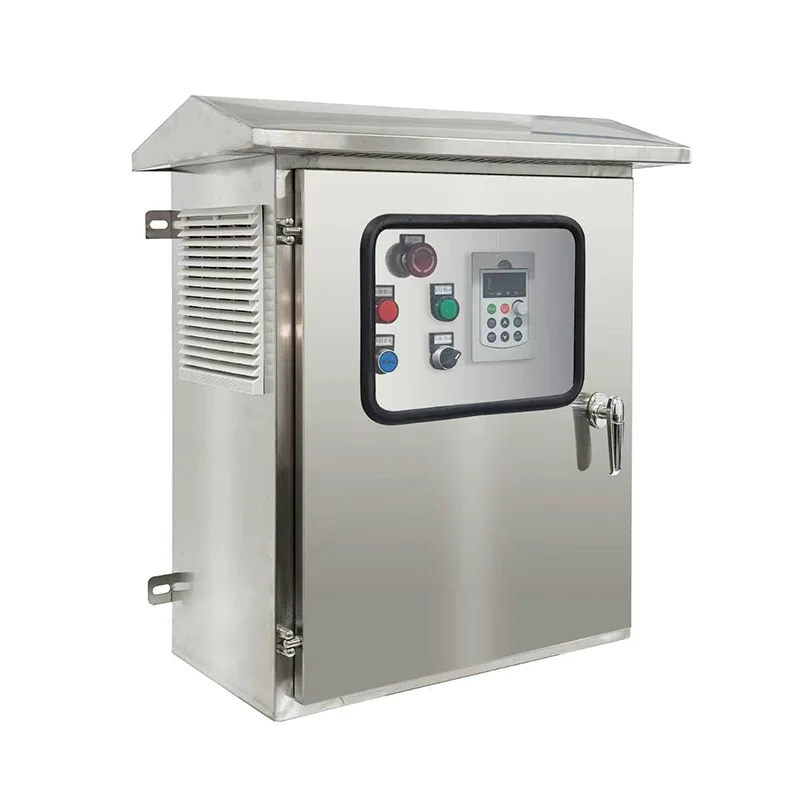

Solar Pumping Inverter szekrény

Az IP54 vagy magasabb besorolású, robusztus, padlón álló acélszekrényben elhelyezett inverterrendszer integrálja a teljes teljesítményátalakítási láncot – egyenáramú bemeneti védelem, több MPPT bemeneti csatorna, változtatható frekvenciájú hajtásfokozat, AC kimeneti szűrés és átfogó rendszervezérlő – mindez előre be van kötve és gyárilag tesztelve a gyors helyszíni telepítés érdekében. A névleges teljesítmény 2,2 kW-tól több mint 250 kW-ig terjed, és támogatja az egyfázisú és háromfázisú váltakozó áramú szivattyúmotorokat szabványos feszültség mellett. A fejlett MPPT algoritmus több mint 99%-os követési hatékonyságot ér el, dinamikusan, valós időben állítja be a motor sebességét, ahogy a napsugárzás napközben változik, így biztosítva a maximális napi vízszállítást. A hibrid bemeneti opció fogadja a váltóáramú hálózatot vagy a dízelgenerátor tartalék tápellátását, amely automatikusan átkapcsol, hogy fenntartsa a vízkibocsátást borús időszakokban vagy éjszakai üzemben. Az integrált rendszervédelem kiterjed a szárazonfutásra, túlterhelésre, túlfeszültségre, alacsony feszültségre, fáziskiesésre és rövidzárlatra, míg a felhasználó által beállított minimális teljesítményküszöbön alapuló automatikus alvó és ébrenléti logika védi a szivattyút és a paneleket. A grafikus érintőképernyős HMI valós idejű teljesítmény-, feszültség-, áramlás- és energiaadatokat jelenít meg, RS485 és opcionális GPRS/4G/Wi-Fi interfészekkel, amelyek lehetővé teszik a távoli felügyeletet és a SCADA vagy IoT platformokba való Modbuson keresztüli integrációt. Az összes tápegység egy klímaszabályozott szekrényben van elhelyezve, szűrt kényszerlevegő-hűtéssel, túlfeszültség-védelemmel, és teljes mértékben megfelel a vonatkozó IEC és a helyi hálózati szabványoknak.

2. Ideális alkalmazások

Megbízható, egész éves vízellátásra tervezve, ahol a hálózati áram nem megbízható vagy hiányzik, a Solar Pumping Inverter Cabinet autonóm, felügyelet nélküli szivattyúvezérlést biztosít a mezőgazdasági, közösségi és ipari vízrendszerekhez.

Mezőgazdasági öntözés és gazdálkodás

A nagyméretű öntözési rendszerek, a csepegtetős adagolórendszerek és a távoli mezőgazdasági területeken végzett központi forgási műveletek ideális jelöltek. Az inverter nagy teljesítményű, háromfázisú szivattyúkat hajt meg közvetlenül a napkollektorokból, maximális áramlást biztosítva a napsütéses csúcsidőszakokban – pontosan akkor, amikor a növényeknek leginkább vízre van szükségük. A hibrid bemeneti képesség zökkenőmentes hálózati vagy generátormentést tesz lehetővé a kritikus növekedési szakaszokban. A karbantartandó akkumulátorok és az időjárásálló kültéri telepítés miatt a gazdálkodók jelentősen csökkentik az energia- és működési költségeket, mint a dízel szivattyúzás.

Közösségi és települési vízellátás

A vidéki falvak, távoli települések és az önkormányzati vízügyi hatóságok napenergiával működő fúrólyuk szivattyúzást alkalmazhatnak a tiszta ivóvíz biztosítására. Az inverter automatikus működése – napkeltekor indul és napnyugtakor áll le, vagy amikor a tárolótartály megtelik – szükségtelenné teszi a napi kezelői jelenlétet. A GPRS/4G-n keresztüli távfelügyelet segítségével a vízügyi hatóságok egy központi vezérlőteremből követhetik nyomon a szivattyú állapotát, a vízkibocsátást és a rendszer állapotát, csökkentve ezzel a költséges helyszíni látogatásokat. A szekrény robusztus felépítése véd a portól, a rovaroktól és a szezonális időjárási szélsőségektől.

Állattenyésztés és távoli itatás

A szarvasmarha-állomásoknak, juhfarmoknak és a széles területeken elterjedt távoli legeltetési műveleteknek megbízható vízszállításra van szükségük az állománytartályokba és vályúkba. Az inverter közvetlenül csatlakozik a fúrólyuk szivattyúkhoz, kiküszöbölve a dízelgenerátor logisztikáját és az üzemanyag szállítási költségeit. A napelemes szivattyúzás természetesen igazodik a nyári igényekhez, amikor az állatok vízfogyasztása tetőzik. A szárazonfutás elleni védelem automatikusan leállítja a szivattyú működését, ha a vízszint lecsökken, megelőzve ezzel a költséges fúrólyuk motor kiégését.

Ipari vízfeldolgozás és szennyvíz

A hálózaton kívüli helyeken működő bányászati ​​műveletek, kőbányák és ipari üzemek használhatják a rendszert technológiai vízellátásra, víztelenítésre vagy szennyvízátadó tavakra. Az inverter masszív, porszűréssel és aktív hűtéssel rendelkező házszerkezete megfelel a zord ipari környezetnek. A hibrid bemeneti integráció a meglévő tartalék generátorokkal biztosítja a folyamatos működést az időjárási viszonyoktól függetlenül.

Elsivatagosodás-szabályozási és környezetvédelmi projektek

A nagyszabású faültetési, gyep-helyreállítási és sivatagi öntözési projektek a távoli, barátságtalan környezetben való következetes vízszállításon alapulnak. A szoláris szivattyús inverterek önálló működést biztosítanak üzemanyag-logisztika nélkül, a távfelügyelettel, amely lehetővé teszi több, szétszórt szivattyúhely központosított kezelését hatalmas területeken.

3. Technikai mély merülés

A Solar Pumping Inverter Cabinet a teljes áramátalakítási, vezérlési és védelmi csomagot egy szabványos, gyárilag tesztelt házba integrálja – csökkenti a helyszíni tervezést, felgyorsítja az üzembe helyezést és maximalizálja a hosszú távú megbízhatóságot.

Többcsatornás MPPT és DC bemeneti architektúra

A napelemsorok több független MPPT bemeneti csatornán keresztül csatlakoznak az inverterhez, mindegyik külön egyenáramú biztosítékkal, túlfeszültség-védelmi eszközökkel és a szekrény bemeneti részében elhelyezett leválasztó kapcsolóberendezéssel. Az MPPT vezérlő folyamatosan szkenneli a tömbfeszültséget széles tartományban (nagyobb rendszerek esetén jellemzően 460 V–850 VDC), hogy megtalálja a maximális teljesítménypontot, és több mint 99%-os statikus követési hatékonyságot ér el. A kettős vagy háromszoros MPPT csatorna konfigurációk lehetővé teszik a különböző tájolású, dőlésszögű vagy árnyékolási profilú húrok egyéni optimális működését, jelentősen növelve a teljes napi energiahozamot az egy-MPPT kialakításokhoz képest.

DC-AC átalakítás és változtatható frekvenciájú meghajtó

Az MPPT-szabályozású egyenáramú busz egy nagy teljesítményű, változtatható frekvenciájú meghajtófokozatot táplál, amely a hatodik generációs IGBT modulok és a nagy sebességű DSP vezérlés köré épül. Az inverter egy szinuszos PWM kimenetet szintetizál állítható feszültséggel és frekvenciával (0–50/60 Hz vagy nagyobb), lehetővé téve a lágyindító motorvezérlést bekapcsolási áram nélkül – ez elengedhetetlen a búvárszivattyú tekercseinek védelméhez. A továbbfejlesztett V/f szabályozás csúszáskompenzációval, nyomatéknöveléssel és automatikus energiaoptimalizálási görbékkel a teljes fordulatszám-tartományban megfelel a motor jellemzőinek. A kimeneti szűrés – szükség szerint egyenáramú fojtótekercsek, kimeneti reaktorok és dV/dt szűrők használatával – hosszú kábelvezetést biztosít az inverter és a fúrólyukszivattyú között motorszigetelési feszültség vagy csapágyáramok nélkül.

Hibrid tápbemenet-kezelés

Az integrált automatikus átviteli és szinkronizálási funkció fogadja a váltóáramú segédbemenetet a hálózatról vagy egy dízelgenerátorról. A rendszervezérlő folyamatosan összehasonlítja a rendelkezésre álló PV teljesítményt a szivattyú szükséges üzemi teljesítményével. Ha a napsugárzás egy felhasználó által meghatározott küszöbérték alá esik, az AC bemenet automatikusan kiegészíti vagy helyettesíti a PV-ellátást – megszakítás nélkül fenntartva a vízkibocsátást. A csak AC, PV és hibrid prioritási módok a felhasználó által konfigurálhatók. A PV prioritás üzemmód maximalizálja a napenergia-kihasználást, miközben a váltakozó áramot csak a hiány fedezésére használja, minimalizálva az üzemanyag- vagy villamosenergia-költségeket.

Szivattyúspecifikus védelmi algoritmusok

A beágyazott vezérlő egy szivattyú-specifikus védelemcsomagot valósít meg, amely nem található meg az általános VFD-kben. A szárazonfutás-érzékelés valós időben figyeli a motor áramát, teljesítménytényezőjét és frekvenciáját, azonosítja a fel nem töltött vagy szárazon üzemelő szivattyú jellemző alacsony terhelésű jelét az észlelést követő egy másodpercen belül, majd elindítja az automatikus leállítást és az időzített újraindítási kísérletet. A minimális teljesítményvédelem megakadályozza a nem hatékony alacsony fordulatszámú működést, amely produktív szivattyúzás nélkül pazarolja a vizet. Az alvó üzemmód akkor kapcsol be, ha a rendelkezésre álló napenergia a felhasználó által beállított ébrenléti küszöb alá esik, alacsony fogyasztású figyelési állapotba kerül, és automatikusan újraindul, amikor a besugárzás visszatér. A tartályszintű úszókapcsolóból vagy nyomásátalakító bemenetéből érkező víz telítettségének érzékelése leállítja a szivattyút, hogy megakadályozza a túlfolyást, függetlenül a napi szoláris ciklustól.

Szekrénymérnöki és környezetvédelmi

A padlón álló szekrény horganyzott acéllemezből készül, időjárásálló porszórt bevonattal, amely a modell specifikációjától függően IP54, IP55 vagy IP65 besorolást ér el. A szekrény funkcionális rekeszekre van felosztva – egyenáramú bemenet, áramkonverzió, vezérlés és váltóáram kimenet –, csuklós, tömített ajtókkal, amelyek lehetővé teszik az összes szervizelhető komponenshez való hozzáférést. A szűrt kényszerlevegős hűtőrendszer hőmérséklet-szabályozott, változtatható sebességű ventilátorokkal gondoskodik az optimális belső környezetről a teljesítményelektronika számára. A levegőbeömlők nagy hatékonyságú szűrőket használnak, amelyek alkalmasak poros mezőgazdasági környezetre; A trópusi változatok konform bevonatot adnak az összes PCB-hez a magas páratartalmú területeken. A hideg éghajlatú telepítésekhez integrált termosztátos szabályozású kondenzációgátló fűtőtestek állnak rendelkezésre.

Vezérlés, HMI és távoli csatlakozás

Az ajtóra szerelt színes érintőképernyős HMI egy pillantással áttekintheti a rendszer állapotát, beleértve a PV bemeneti teljesítményt, a motor fordulatszámát, a kimeneti feszültséget, a frekvenciát, a napi energiahozamot és a kumulatív vízszállítást (a szivattyú görbéiből vagy az áramlásmérő bemenetéből számítva). A paraméterbeállítások jelszóval védettek, több hozzáférési szinttel. A szabványos kommunikációs interfészek közé tartozik az RS485 (Modbus RTU) a SCADA integrációhoz, opcionális GPRS, 4G, Wi-Fi vagy Ethernet modulokkal a felhőalapú távfelügyelethez. A platform lehetővé teszi a távoli indítást/leállítást, a paraméterek módosítását, a riasztás nyugtázását és az adatnaplózást – így egyetlen kezelő több tucat szétszórt szivattyúhelyet kezelhet.

4.Gyakran Ismételt Kérdések

Q1: What pump types and motor sizes can this inverter drive?

A rendszer támogatja a háromfázisú váltakozó áramú indukciós motorokat és az állandó mágneses szinkronmotorokat búvár- és felszíni szivattyús konfigurációkban. A névleges teljesítmény 2,2 kW-tól 250 kW felettiig terjed. A gyakori alkalmazások közé tartoznak a mélyfúrású szivattyúk, a vízszintes centrifugálszivattyúk és a turbinás szivattyúk. Segítünk az inverter kapacitásának a szivattyúmotor adattábláján szereplő adatokkal való összehangolásában.

2. kérdés: A rendszerhez elemekre van szükség?

Nem. Az inverter közvetlenül a napelemekről hajtja a szivattyút, akkumulátor bank nélkül. A vizet a napsütéses órákban szivattyúzzák, és tartályban, tartályban vagy gyűjtőtartályban tárolják – ami sokkal költséghatékonyabb, mint az elektromos áram akkumulátorokban való tárolása. Ha 24 órás vízellátásra van szükség, az opcionális hibrid váltakozó áramú bemenet bekapcsolhatja a hálózatot vagy a generátort sötétben.

Q3: How many solar panels do I need, and how are they connected?

A panel konfigurációját a szivattyú teljesítménye, a napi cél vízmennyiség és a helyi napsugárzás határozza meg. Az inverter MPPT feszültségtartománya (jellemzően 460–850 VDC háromfázisú rendszerek esetén) határozza meg a sorozat hosszát. Értékesítési mérnökeink egy egyszerű helyszíni kérdőív alapján kiszámítják a tömb méretét és a karakterlánc-konfigurációt. A szekrény egy egyenáramú kombináló részt tartalmaz biztosítékkal ellátott bemenetekkel, leegyszerűsítve a vezetékezést.

4. kérdés: Mi történik felhős napokon vagy alacsony napfényes időszakokban?

Az inverter lelassítja a szivattyú motorját a napenergia csökkenésével, fenntartva a folyamatos, de csökkentett vízáramlást. Ha a teljesítmény a felhasználó által beállított minimális küszöb alá esik, a rendszer alvó üzemmódba lép, és időszakonként ellenőrzi a visszanyert besugárzást. Ha a rendszer fel van szerelve AC hibrid bemeneti opcióval, a hálózat vagy a generátor teljesítménye automatikusan kiegészíti vagy helyettesíti a napenergiát az alacsony besugárzási időszakokban.

5. kérdés: Milyen védelmet biztosít a szivattyú?

Az átfogó védelmi algoritmusok kiterjednek a szárazonfutásra, túlterhelésre, túláramra, túlfeszültségre, alacsony feszültségre, fáziskiesésre, rövidzárlatra és túlmelegedésre. A szárazonfutás-érzékelés különösen fontos a fúrólyuk alkalmazásoknál; a vezérlő másodperceken belül azonosítja a száraz szivattyúra jellemző alacsony terhelésű állapotot, és a motor károsodása előtt leáll, majd automatikus időzített újraindítási ciklust indít.

6. kérdés: Az invertert fel lehet szerelni a szabadba?

Igen. A szekrény a specifikációtól függően IP54, IP55 vagy IP65 besorolású, és állandó kültéri telepítésre készült. Tartalmaz szűrt szellőzést, zárt ajtótömítéseket és UV-álló bevonatot. Szélsőséges körülmények között további lehetőségek is rendelkezésre állnak, mint például a napernyő, a fokozott porszűrés és a belső páralecsapódás elleni fűtőelemek.

7. kérdés: Hogyan figyelik és vezérlik a rendszert távolról?

A szabványos RS485 Modbus RTU lehetővé teszi a helyi SCADA vagy HMI integrációt. Az opcionális GPRS/4G, Wi-Fi vagy Ethernet modulok felhőalapú távfelügyeletet tesznek lehetővé webportálon vagy mobilalkalmazáson keresztül. Megtekintheti a valós idejű állapotot, riasztási értesítéseket kaphat, letöltheti az előzményeket, és távolról beállíthatja a paramétereket. Ez különösen értékes a szétszórt földrajzi területen található helyszínek esetében.

Q8: Milyen karbantartást igényel a szekrény?

A rendszeres karbantartás minimális: negyedévente a légszűrő tisztítása vagy cseréje, a kábelcsatlakozások és az ajtótömítések szemrevételezése, valamint a védőberendezések éves működési vizsgálata. A szekrény elölről elérhető kialakítása azt jelenti, hogy minden alkatrész – biztosítékok, kontaktorok, vezérlő NYÁK-ok és tápegységek – a ház eltávolítása nélkül is elérhető.

5.A Regionális Mezőgazdasági Hatóság – Napenergiával működő öntözés nagyszabású kiépítése

Háttér

A szubszaharai Afrika egy félszáraz régiójában működő kormányzati mezőgazdasági fejlesztési hatóság azt tervezte, hogy több mezőgazdasági szövetkezetben dízelmotoros öntözőszivattyúkat napenergiára cserél. A projekt 20 fúrási területet célzott meg széles földrajzi területen, és mindegyik vízellátást biztosít a csepegtetős öntözött kertészetek és szántóföldi növények számára. A dízel üzemanyag-logisztika az üzemeltetési költségek több mint 60%-át tette ki, és a generátor meghibásodása gyakran megszakította az öntözést a kritikus növekedési időszakokban.

A Kihívás

Mindegyik helyszín hasonló profilt mutatott be: egy meglévő 15 kW-tól 45 kW-ig terjedő háromfázisú búvárkútszivattyú, egy távoli hely, ahol nincs hálózati csatlakozás, és egy száraz évszak, amely pontosan egybeesett a napsugárzás csúcsteljesítményével. A hatóság követelményei szigorúak voltak:

●  Nulla akkumulátorfüggőség a tőke- és csereköltségek minimalizálása érdekében

●  Lehetőség a maximális vízmennyiség leadására a déli órákban, amikor a termény párolgása a legmagasabb volt

●  Választható vízhozamú fúrólyukban való szárazonfutás elleni védelem drága búvárszivattyúkhoz

●  Mind a 20 helyszín távoli központosított felügyelete a regionális központból

● Robusztus konstrukció, amely egész évben ellenáll a pornak, a szezonális esőknek és a 45°C-ot elérő környezeti hőmérsékletnek

Miért érdemes napelemes szivattyús inverteres szekrényeket?

A szekrényes inverteres megoldást a teljesen integrált, előzetesen tesztelt szállításhoz választottuk ki. Minden szekrény előre behuzalozva érkezett a helyszínre egyenáramú bemenet védelemmel, MPPT modulokkal, VFD meghajtó fokozattal, kimeneti szűréssel és rendszervezérlővel – az üzembe helyezéshez csak a PV-tömbhöz és a szivattyúkábelhez kellett csatlakoztatni.

A többcsatornás MPPT lehetővé tette az egyes helyszínek napelem-tömbjének felosztását enyhén keleti és nyugati irányú szálakra, meghosszabbítva a hatékony szivattyúzási órákat a pusztán déli fekvésű konfiguráción túl. A hibrid váltakozó áramú bemeneti opciót a két legnagyobb telephelyen határozták meg, lehetővé téve egy kis tartalék generátor kiegészítését hosszabb felhős időszakokban vagy alkalmanként éjszakai öntözéshez.

Döntő fontosságú, hogy a szivattyú-specifikus szárazonfutás elleni védelem bizalmat adott a hatóságnak, hogy meglévő fúrólyuk szivattyúik – jelentős elsüllyedt költség – biztonságban lesznek. Az automatikus alvó és ébrenléti logika azt jelentette, hogy a kezelőnek nem volt szüksége naponta; a rendszer automatikusan elindult hajnalban, és leállt, amikor a tárolótartályok megtelt.

Telepítés

Húsz szoláris szivattyús inverteres szekrényt telepítettek az együttműködő gazdálkodó közösségekben, 18,5 kW-tól 45 kW-ig. Mindegyik szekrény tartalmazott két MPPT csatornát, a két legnagyobb egység hibrid AC bemeneti lehetőségét, valamint a hatóság központi SCADA platformjához csatlakoztatott integrált GPRS távfelügyeletet. A telepítést és az üzembe helyezést egy helyi villanyszerelő végezte három hónapos száraz időszak alatt. A meglévő fúrólyuk szivattyúkat megtartották és közvetlenül az új inverterekhez csatlakoztatták.

Eredmények

●  A dízel üzemanyagköltségek a 20 telephelyen közel nullára csökkentek, és a generátor tartaléka az éves üzemóra kevesebb mint 2%-át érinti.

●  A vízszállítás mennyisége megegyezett vagy meghaladta a dízel-szivattyúzás alapértékét, a meghosszabbított MPPT-ablak pedig körülbelül 1,5 extra hatékony szivattyúzási órát jelent naponta.

●  A működés első 18 hónapjában egyetlen szivattyúmotor meghibásodás sem fordult elő, ami a lágyindítás-vezérlésnek és a szárazonfutás elleni védelemnek tulajdonítható.

●  A hatóság mérnökei mind a 20 helyszínt egyetlen irányítópultról figyelték, és minden hiba esetén automatikus SMS-értesítést kaptak, ami jelentősen csökkentette a helyszíni látogatás költségeit.

●  A kezdeti üzembe helyezés sikere arra késztette a hatóságot, hogy a következő szakaszban további 35 szekrényrendszerhez különítsen el finanszírozást, és a napenergiával történő öntözést új mezőgazdasági közösségekre is kiterjeszti.
