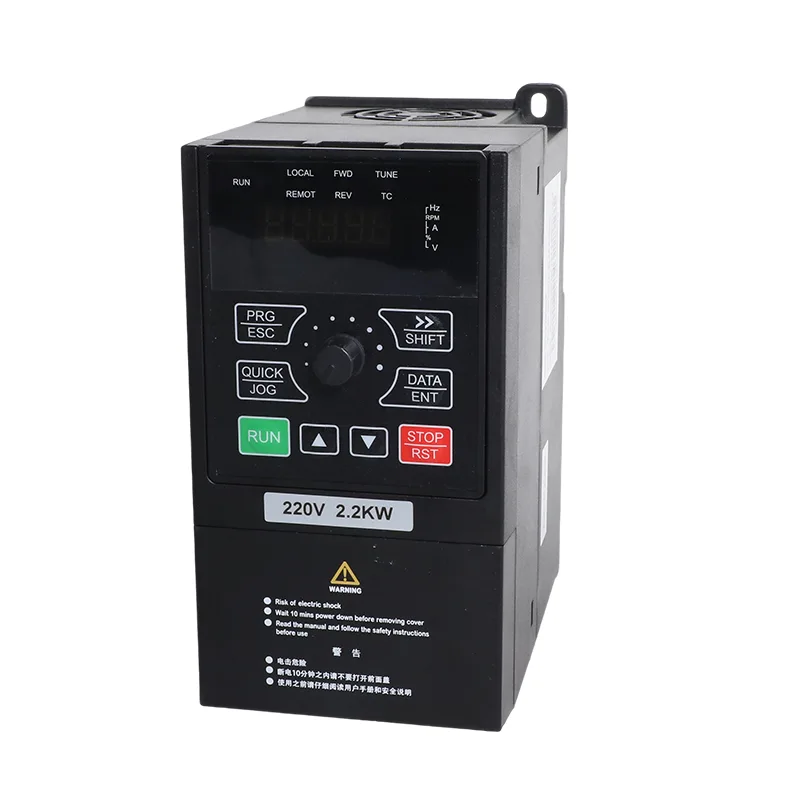

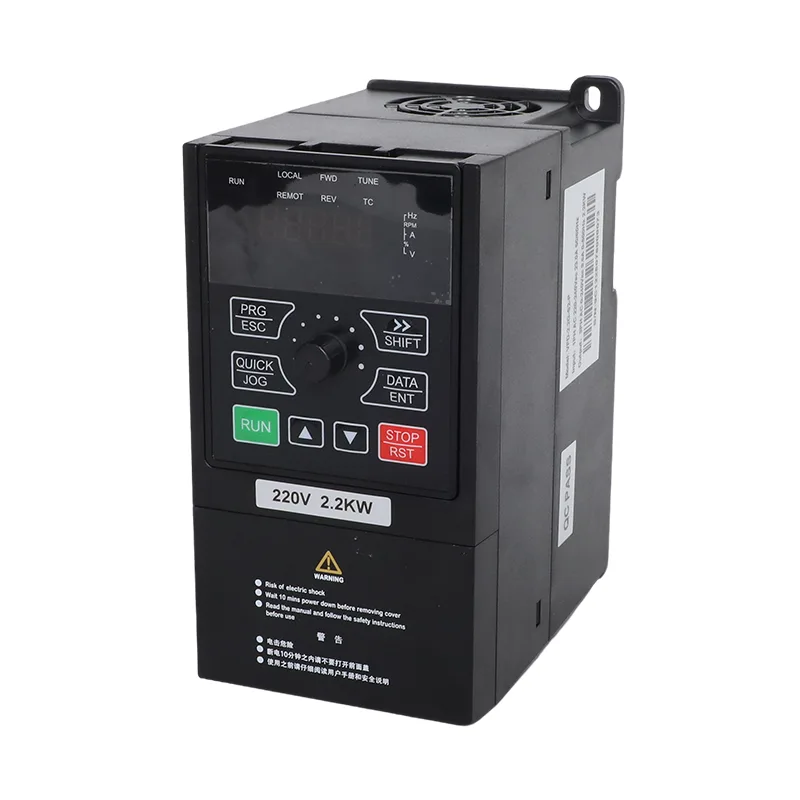

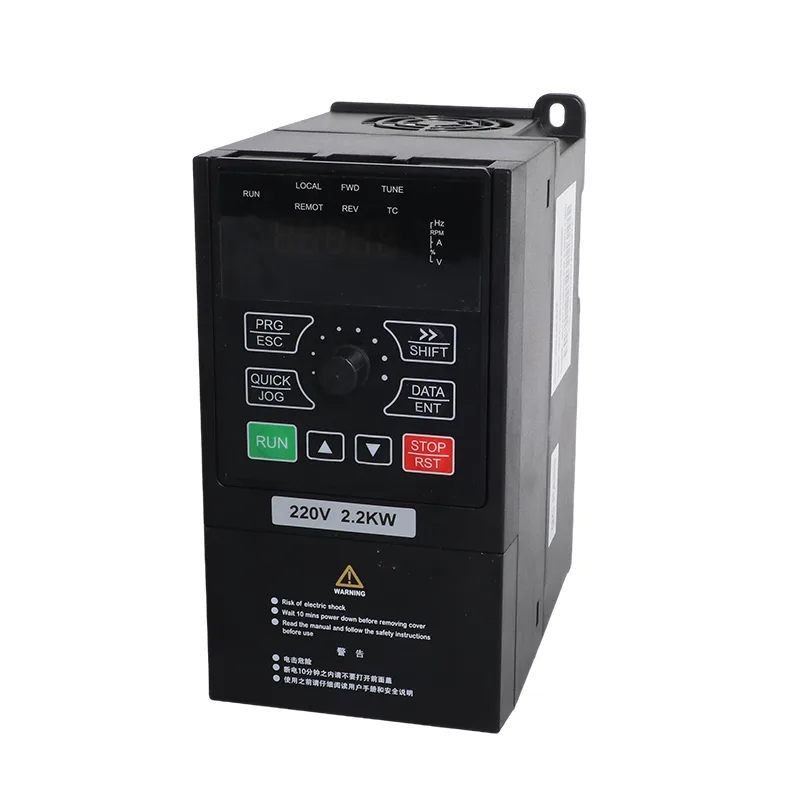

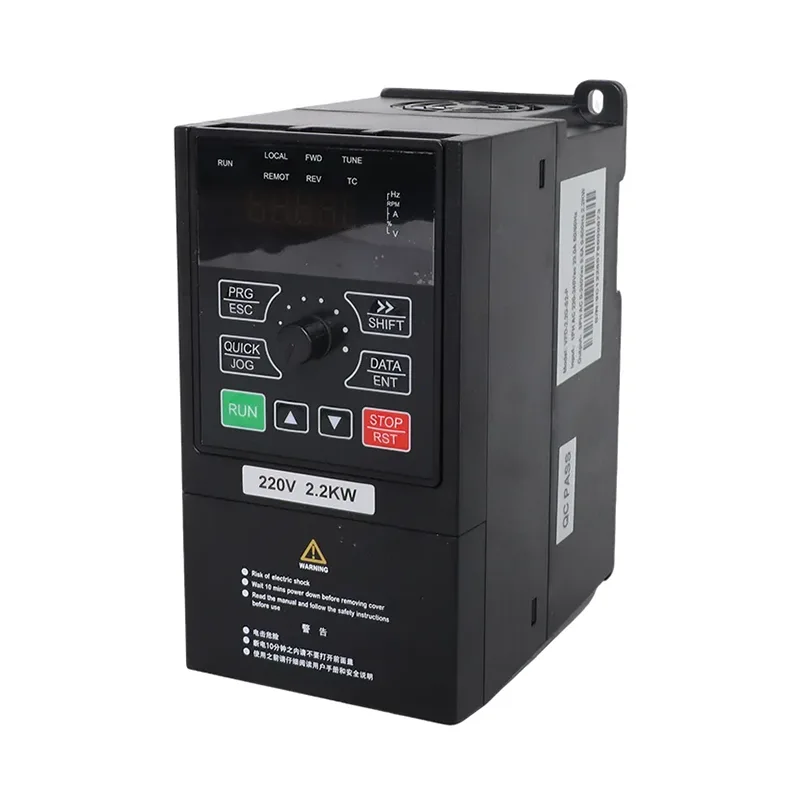

A Csivei gyár 0,75-2,2 kW-os 3 fázisú 380 V-os szolárszivattyúja és általános célú inverteres VFD nagyfeszültségű egyenáramú bemeneti tartományával rendelkezik. A maximális egyenáramú bemenet 900 VDC, az ajánlott nyitott feszültségtartomány 550–750 VDC és MPPT 450–600 VDC. Az állítható indítófeszültség tartomány 300-900 VDC. Ezek az értékek képezik az alapot az ajánlott tömbtáblázatban látható panelkarakterlánc kiválasztásához.
A sorozat három motor teljesítményt takar: 0,75 kW, 1,5 kW és 2,2 kW. Névleges kimeneti áramuk 2,1 A, 3,8 A és 5,1 A. Mindegyik modell háromfázisú, 380 V váltóáramú tápellátásra készült, és megfelelően konfigurált fotovoltaikus tömbökkel is működhet napkollektoros szivattyú üzemmódban. Az üzemmód kiválasztása határozza meg, hogy a hajtást szoláris szivattyúzásra vagy általános célú inverterként használják.
A felsorolt modulopciók esetében az ajánlott tömb egy 18 modulból álló sorozatot használ 250 W (37±1 V) névleges teljesítményre, vagy egy 15 modulból álló sorozatot, amelyek névleges teljesítménye 300 W (45±1 V). A magasabb PV string feszültség alacsonyabb egyenáramot jelenthet egy adott teljesítményszint mellett, ami segíthet a kábeláram és a feszültségesés kezelésében hosszabb távon. A végső karakterlánc-tervezésnek a tényleges modul elektromos adatait kell használnia, és a tömb maximális nyitott áramköri feszültségét a hajtás határain belül kell tartania.
A három modellnek egy kompakt, 171 × 86 × 138 mm méretű és körülbelül 1 kg tömegű alváza van. A 67,3 × 157,5 mm-es szerelési alapterület segíti az invertert a kisebb kapcsolószekrényekbe vagy berendezésházakba való beillesztését. Ez a kompakt forma akkor hasznos, ha egy kis szivattyú vagy gép változtatható fordulatszámú szabályozást igényel, de a telepítési hely korlátozott.
Ha a P8-00 1-re van állítva, a hajtás szolárszivattyú üzemmódban működik. Az MPPT nyomkövetés a rendelkezésre álló fotovoltaikus teljesítmény függvényében állítja be a működést, míg a gyenge fény logikája és a szivattyúval kapcsolatos védelmi funkciók segítenek a változó szoláris viszonyok kezelésében. A rendszer meghatározásakor ellenőrizni kell a tömbsor feszültségét, a motor teljesítményét és a szivattyúra vonatkozó követelményeket.
Ha a P8-00 0-ra van állítva, ugyanaz a hardver használható kompatibilis háromfázisú motorokhoz, napelemsor nélkül. Az SVC vagy V/F vezérlés támogatja a motor fordulatszámának szabályozását, míg a beépített PID és RS485 Modbus RTU elérhető a megfelelő nyomás-, áramlás- vagy folyamatszabályozási alkalmazásokhoz. A CSIVEI a szállítás előtt konfigurálhatja a kért üzemmódot; egy későbbi módváltás a vonatkozó paramétereken keresztül történik, és ennek követnie kell a termék kézikönyvét.
| Tétel | VFD-PC10-0,75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Alkalmazható motor | 0,75 kW / 1 LE | 1,5 kW / 2 LE | 2,2 kW / 3 LE |
| Névleges kapacitás | 1,5 kVA | 3 kVA | 4 kVA |
| Bemeneti áram | 3,4 A | 5 A | 5,8 A |
| Kimeneti áram | 2,1 A | 3,8 A | 5,1 A |
| AC bemeneti feszültség | AC 3 PH 380 V (-15%) – 440 V (+10%) | ||
| Max. DC bemeneti feszültség | 900 VDC | ||
| Ajánlott Voc tartomány | 550-750 VDC | ||
| Ajánlott MPPT tartomány | 450-600 VDC | ||
| Indítási feszültség tartomány | 300-900 VDC, paraméterezhető | ||
| Névleges kimeneti feszültség | 3 PH 380 V AC | ||
| Zajszint | 50 dBA max. |
| Modell | 37±1 V-os modulok, 250 W±5 Wp | 45±1 V-os modulok, 300 W±5 Wp | ||
| Modulok karakterlánconként | Húrok | Modulok karakterlánconként | Húrok | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Tétel | Specifikáció |
| Névleges frekvencia | 50/60 Hz |
| Bemeneti frekvencia tartomány | ±5% (47,5–63 Hz) |
| Kimeneti feszültség | 0 a bemeneti feszültséghez |
| Kimeneti frekvencia | 0,1 és 500 Hz között |
| Maximális frekvencia | 0-500 Hz (SVC és V/F vezérlés) |
| Vivőfrekvencia | 0,8 kHz és 8 kHz között, automatikusan beállítva a terheléshez (16 kHz-ig támogatott) |
| Frekvenciafelbontás | Digitális beállítás 0,01 Hz; analóg beállítás a maximális frekvencia 0,025%-a |
| Vezérlési mód | Érzékelő nélküli vektorvezérlés (SVC); V/F vezérlés |
| Indító nyomaték | 0,5 Hz / 150% (SVC) |
| Sebesség tartomány | 1:100 (SVC) |
| Sebességstabilitási pontosság | ±0,5% (SVC) |
| Túlterhelési kapacitás | 150% névleges áram 60 másodpercig; 170% 12 másodpercig; 190% 1,5 másodpercig |
| Nyomatéknövelés | Automatikus nyomatéknövelés; kézi emelés 0,1% és 30,0% között |
| V/F görbe | Lineáris, többpontos és négyzetes görbe (1,2 / 1,4 / 1,6 / 1,8 / 2,0 teljesítmény) |
| V/F elválasztás | Teljes szétválasztás, fél elválasztás |
| Gyorsulás / lassítás | Lineáris vagy S-görbe, 0,0-6500,0 s |
| DC fékezés | Indítási frekvencia 0,00 Hz a maximális frekvenciáig; idő 0,0-36,0 s; jelenlegi 0,0% és 100,0% között |
| JOG vezérlés | JOG-frekvencia 0,00 Hz-től a maximális frekvenciáig (alapértelmezett 5 Hz); gyorsítás/lassítás 0,0-6500,0 s |
| Beépített PID | Igen, nyomás, előremenő vagy hőmérséklet zárt hurokhoz külső szabályozó nélkül |
| AVR | A kimeneti feszültség stabilan marad, ha a hálózati feszültség ingadozik |

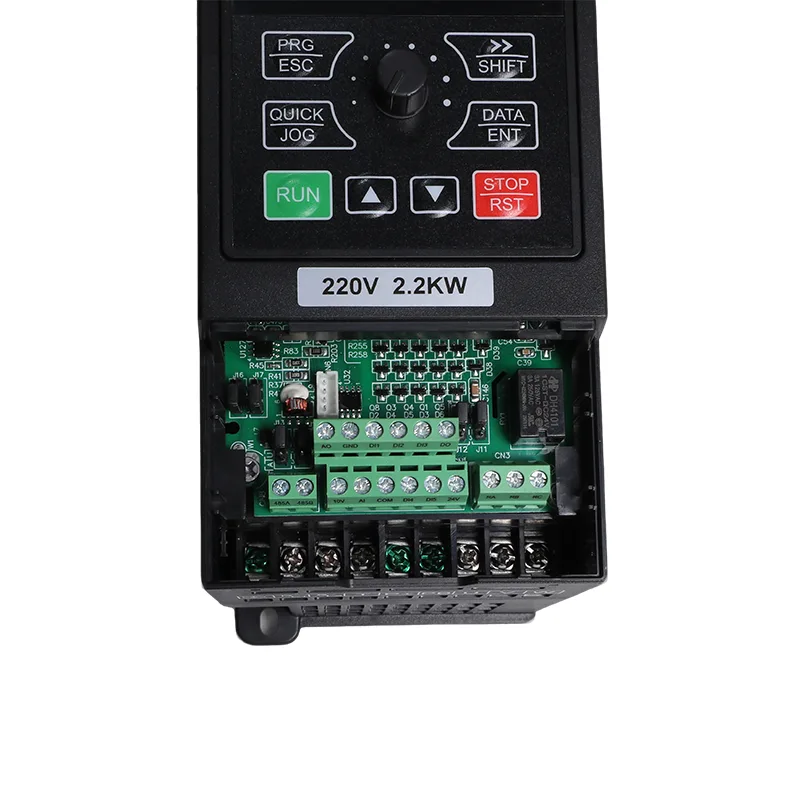

| Bemeneti csatlakozók | 5 digitális bemenet, a DI5 támogatja a nagy sebességű impulzust 50 kHz-ig; 1 analóg bemenet 0-10 V vagy 0-20 mA; 1 billentyűzet potenciométer bemenet |
| Kimeneti csatlakozók | 1 nagy sebességű impulzuskimenet 50 kHz-ig; 1 relé kimenet; 1 analóg kimenet 0-20 mA vagy 0-10 V |
| Kommunikáció | RS485, Modbus RTU |
| Védelem | Motor rövidzárlat érzékelése bekapcsoláskor, kimeneti fáziskiesés, túláram, túlfeszültség, alacsony feszültség, túlmelegedés, túlterhelés, alulterhelés, gyenge fény |
| Üzemi hőmérséklet | -10 °C és 50 °C között; 40 °C feletti hőmérsékleten 1% csökkenti 1°C-onként |
| Tárolási hőmérséklet | -20°C és 60°C között |
| Nedvesség | 95% relatív páratartalom alatt, nincs páralecsapódás |
| Magasság | 1000 m alatt; csökkentse 1%-ot 100 m-enként 1000-ről 3000 m-re |
| Rezgés | 5,9 m/s² (0,6 g) alatt |
| Tokozás | IP20, fali tartó vagy szekrény, függőleges telepítés |
| Elosztórendszer | TN, TT |
| EMC / biztonság | IEC 61800-3 (C3); IEC 61800-5-1 |
Ez a teljesítménytartomány kisebb háromfázisú szivattyúkhoz és motoros hajtású berendezésekhez készült, ahol az állítható fordulatszám, napelemes működés vagy mindkettő hasznos.
Szivattyúrendszereknél az állítható gyorsítás és lassítás segíthet az áramlás növekedésének és csökkenésének sebességének kezelésében. A megfelelő rámpabeállítások a szivattyútól, a csőrendszertől és a hidraulikus feltételektől függenek; Ezeket az üzembe helyezés során kell kiválasztani, nem pedig kizárólag a motor teljesítményét feltételezni.
Az ajánlott tömbkonfigurációk 18 modult használnak 250 W-on vagy 15 modult 300 W-on egy karakterláncban. Az inverter 900 VDC-ig támogat, az ajánlott Voc tartomány 550–750 VDC és MPPT 450–600 VDC. A húr megerősítése előtt ellenőrizze a modul tényleges szakadási feszültségét a helyszíni hőmérsékleti feltételek mellett.
Állítsa a P8-00-at 1-re szoláris szivattyú üzemmódhoz vagy 0-ra általános célú üzemmódhoz. Ugyanez a platform egyesíti az MPPT-alapú szoláris szivattyúzást SVC/V/F motorvezérléssel, beépített PID-vel és Modbus RTU-val, lehetővé téve a megfelelő szivattyú- vagy könnyűgép-alkalmazások kiszolgálását.
A P8-10-től P8-14-ig konfigurálja a gyenge fényű leállási és újraindítási viselkedést. Az alulterhelés elleni védelem és a vízszint-bemenetek a szivattyú védelmét is támogathatják, ha megfelelően vannak bekötve és a telepítéshez konfigurálva.
A 171 × 86 × 138 mm-es alváz körülbelül 1 kg-ot nyom. A beépített PID, öt digitális bemenet, analóg I/O és RS485 Modbus RTU helyi vezérlési és integrációs lehetőségeket biztosít anélkül, hogy külön PID-vezérlőre lenne szükség a támogatott zárt hurkú alkalmazásokhoz.
18 250 W-os modul (37 V-os típus) egyetlen láncban, vagy 15 300 W-os modul (45 V-os típus). Mindkettő az ajánlott 550–750 VDC nyitott áramköri tartományba helyezi a tömböt. Ne lépje túl a 900 VDC feszültséget, ami a névleges maximum.
Igen, ez a normál off-grid beállítás. Csatlakoztassa a tömböt az egyenáramú kapcsokhoz, a szivattyút pedig az U, V és W csatlakozókhoz, állítsa a P8-15-öt 1-re a szoláris tápláláshoz, és a hajtás akkor jár, amikor a tömb elegendő feszültséget ad le.
Sem. A vezérlés érzékelő nélküli vektor vagy V/F, mindkettő visszacsatolás nélkül. Az MPPT, a szárazonfutás elleni védelem, az alulterhelés elleni védelem és az állandó nyomást biztosító opcionális PID már a hajtásban található.
A P8-09 a működési frekvencia alsó határát alapértelmezés szerint 10,00 Hz-re állítja be. A P8-10 gyenge fényküszöbével együtt ez akadályozza meg a hajtást abban, hogy a szivattyút túl lassan pörgesse a víz mozgatásához.
RS485 felett Modbus RTU-val, igen. A működési frekvencia, a buszfeszültség, a kimeneti áram, a kimeneti teljesítmény, a DI és DO állapota, valamint az áramellátási mód mind leolvasható az U0 felügyeleti csoportból, az U0-49-nél a tápegység hálózat vagy szolár.
Igen. Az ilyen méretek nagy része általános célú üzemmódban kerül szállításra, üvegházi ventilátorok, műhelyszivattyúk, hűtőfolyadék-keringető és kis kompresszorok működtetése 380 V-os tápellátással, a helyszínen sehol nincs tömb. Ugyanaz a hardver, ugyanazok a paraméterek, más mód. Megrendeléskor mondja el, melyiket szeretné. A napkollektoros szivattyú üzemmódban vásárolt egységet a P8-00 0-ra állításával lehet átkapcsolni.
Mondja el a modell keveréket és a mennyiséget, és írunk egy szállítási dátumot az árral együtt. A szabványos minősítések és az OEM márkájú egységek kiszállítása nem azonos ütemezésben történik, mivel a toknyomtatás és a címkék az Ön műalkotásaira készülnek, ezért érdemes ezt eldönteni rendelés előtt.
