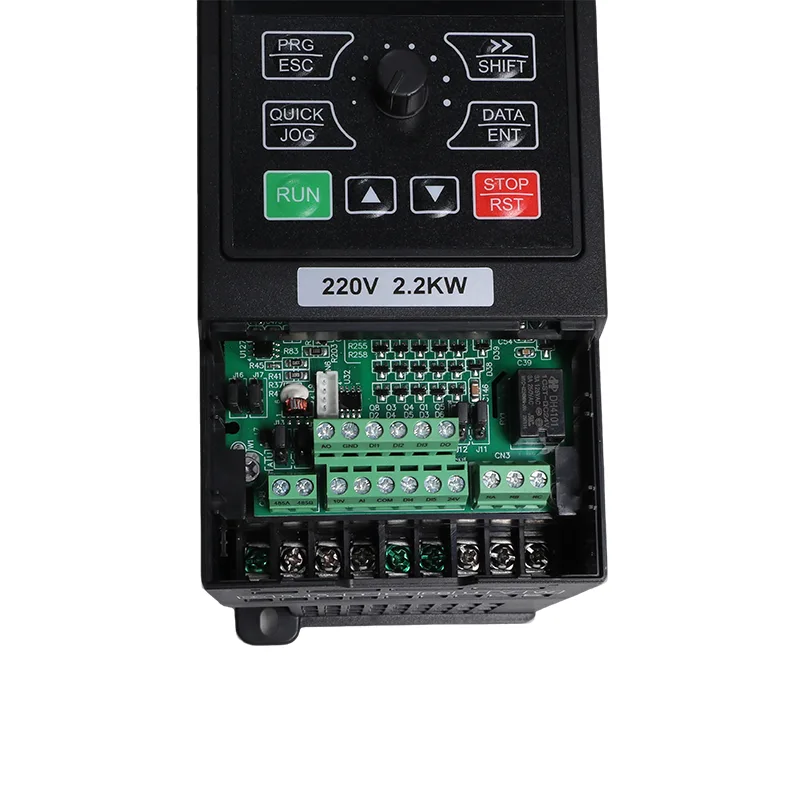

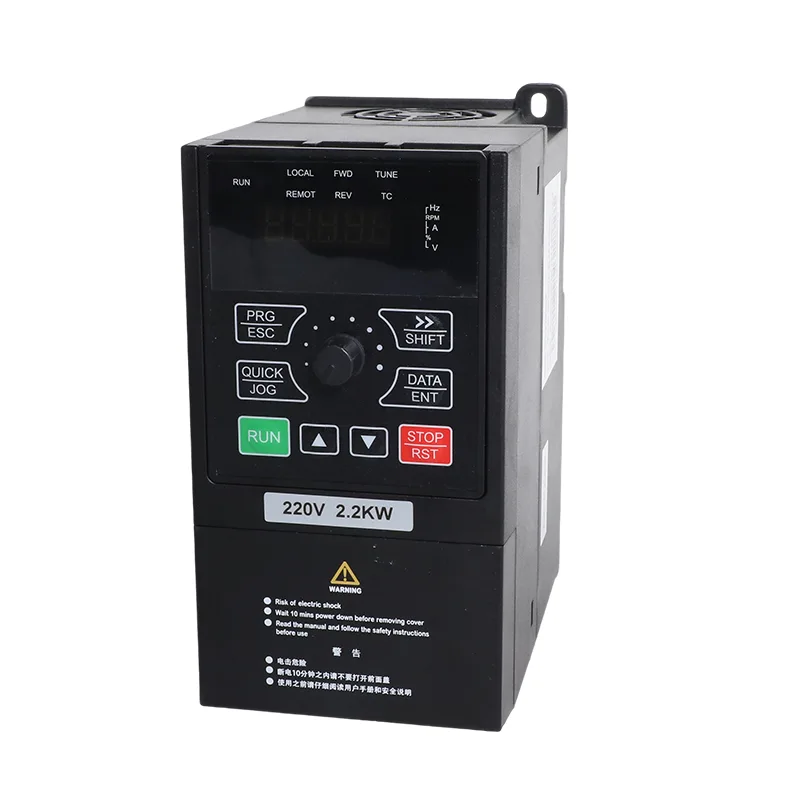

15-22 kW 3 fázisú 380 V szolár szivattyú és általános célú inverter VFD

A CSIVEI iMaster VFD-PC10 sorozat 15 kW-os, 18,5 kW-os és 22 kW-os háromfázisú inverteres modelleket tartalmaz. A megfelelő modellszámok: VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK és VFD-PC10-22G-T4-MK. A felsorolt ​​kimeneti áramuk 32 A, 37 A és 45 A, a hajtás elektromos követelményeinek megfelelő motoros alkalmazásokhoz.

A 15-22 kW-os 3 fázisú, 380 V-os szolárszivattyú és általános célú inverteres VFD két működési konfigurációt támogat: szoláris szivattyú üzemmódot és általános célú inverteres üzemmódot. A napelemes szivattyú üzemmód egy fotovoltaikus tömböt használ egyenáramú áramforrásként, és magában foglalja az MPPT vezérlést. Az általános célú üzemmód változtatható frekvenciájú motorvezérlést tesz lehetővé érzékelő nélküli vektorvezérléssel (SVC) vagy V/F vezérléssel.

Az ehhez a teljesítménytartományhoz mellékelt fő kapcsolási rajzok P+ és PB kapcsokat azonosítanak a külső fékellenállás csatlakoztatásához. Ez a csatlakozás akkor releváns, ha az alkalmazás fékellenállást igényel a szabályozott lassításhoz. Az ellenállás kiválasztásának, bekötésének és működési korlátainak követniük kell az adott modell műszaki dokumentációját.

Modell specifikációk

A modell kiválasztása előtt ellenőrizze a motor adattábláját és az inverter névleges kimeneti áramát. A hajtás kW-értéke önmagában nem bizonyítja, hogy minden motor- vagy szivattyúfeladatra alkalmas. Ellenőrizze az érvényes elektromos határértékeket a pontos modell dokumentációjában.

B. táblázat: Javasolt szoláris tömb konfiguráció

A mellékelt konfigurációs táblázat különböző modulmennyiségeket sorol fel a 15 kW-os, 18,5 kW-os és 22 kW-os modellekhez. Ezeket az elrendezéseket referenciakonfigurációként kell kezelni, és a telepítés előtt ellenőrizni kell a PV modul adatlapjával és a helyszíni feltételekkel.

A fenti névleges PV-tömb teljesítményét a modul megadott teljesítményéből és mennyiségéből számítják ki. Nem helyettesíti a teljes PV rendszertervezést.

PV string feszültség

A feltüntetett maximális DC bemeneti feszültség 900 VDC. Az ajánlott nyitott áramkörű feszültségtartomány 550–750 VDC, az MPPT ajánlott működési tartománya pedig 450–600 VDC. Ezek az értékek különböző működési határértékeket írnak le, és nem használhatók felcserélhetően.

A húrelrendezés véglegesítése előtt számítsa ki a várható szakadási feszültséget a kiválasztott modul Voc és hőmérsékleti együtthatójával. A számítás során figyelembe kell venni a telephely minimális várható hőmérsékletét. Ellenőrizze, hogy a számított hideg időjárási feszültség az inverter maximális egyenáramú bemeneti határértékén belül marad-e, és hogy a normál üzemi feszültség megfelelő-e a megadott MPPT tartományhoz.

DC-oldali rendszertervezés

A PV-húrokat, az egyenáramú kábelezést, a leválasztókat, a túláramvédelmet, a túlfeszültség-védelmet és a kombináló berendezéseket a teljes telepítés részének kell tekinteni. A szükséges eszközök és besorolásaik a tömb konfigurációjától, a vezetékezéstől, a kábel útvonalától és a vonatkozó elektromos követelményektől függenek.

Párhuzamos húrok esetén ellenőrizze a szükséges kombináló- és húrvédelmi elrendezést az inverter szerelési kézikönyvével és a PV rendszer tervezőjével. A túlfeszültség-védelmi követelményeket a telepítési elrendezésből és a vonatkozó utasításokból is meg kell határozni. Ne válasszon egyenáramú védőeszközöket kizárólag az inverter névleges teljesítményéről.

C. táblázat: Általános előírások (ugyanaz az iMaster termékcsaládban)

Üzemmódok

1. Napelemes szivattyú üzemmód

A napelemes szivattyú üzemmód a fotovoltaikus tömbről táplált szivattyús alkalmazásokhoz készült. A felsorolt ​​vezérlési funkciók közé tartozik a maximális teljesítménypont követés (MPPT) és a gyenge fény elleni védelmi logika.

A szivattyú rendelkezésére álló energia mennyisége függ a napsugárzástól, a PV tömb konfigurációjától, a motorigényektől, a szivattyú jellemzőitől és a helyszíni körülményektől. A tömböt ezért az inverter feszültséghatárai, valamint a szükséges vízszállítási feladatok köré kell megtervezni.

Ha a hálózat vagy a generátor biztonsági mentése szükséges, ellenőrizze a bemeneti kapcsolási elrendezést és a vezetékezést a vonatkozó modellvázlat alapján. A konfigurált rendszertől függően külső kapcsolóelemekre lehet szükség; ne feltételezze, hogy az inverter minden forrás-átváltási funkciót tartalmaz.

2. Általános célú inverter üzemmód

Az általános célú üzemmód változtatható frekvenciájú vezérlést biztosít a kompatibilis motorral hajtott berendezésekhez. A felsorolt ​​funkciók közé tartozik az SVC és V/F vezérlés, a PID, az állítható gyorsítás és lassítás, valamint az RS485 Modbus RTU kommunikáció.

Az üzemmód a P8-00 paraméterrel választható ki a mellékelt konfigurációnak megfelelően. A helyes üzemmódot és vezérlési paramétereket az üzembe helyezés során meg kell erősíteni az adott modellre és firmware verzióra vonatkozó utasítások alapján.

Műszaki jellemzők

1. Külső fékellenállás csatlakozása

A 15 kW-os, 18,5 kW-os és 22 kW-os modellek fő kapcsolási rajzai a külső fékellenállás P+ és PB kapcsait azonosítják. Ez a kapcsolat akkor lehet releváns, ha egy alkalmazás szabályozott lassítást igényel, ahelyett, hogy a motort leállásig szabadon engedné.

A fékellenállás szükségessége a terhelési tehetetlenségtől, a lassítási követelményektől és az üzemi teljesítménytől függ. A telepítés előtt ellenőrizze az ellenállások specifikációit, a vezetékezési követelményeket és a megengedett fékezési feltételeket a vonatkozó kézikönyvben.

2. Túlterhelési kapacitás

A mellékelt általános specifikációk a következő rövid távú túlterhelési értékeket sorolják fel:

Ezek az értékek a felsorolt ​​túlterhelési kapacitást írják le. Önmagukban nem garantálják, hogy egy adott motor sikeresen beindul. A kiválasztásnál figyelembe kell venni a motor névleges áramát, a szivattyú terhelését, a gyorsítási időt és a tervezett indítási sorrendet.

3. Motorvezérlés és PID

A felsorolt ​​vezérlési módok az érzékelő nélküli vektorvezérlés (SVC) és a V/F vezérlés. Az SVC alatt az általános specifikáció 0,5 Hz-en 150%-os indítónyomatékot, 1:100-as fordulatszám-tartományt és ±0,5%-os fordulatszám-stabilitási pontosságot ír elő.

A beépített PID funkció olyan változók zárt hurkú szabályozására van felsorolva, mint a nyomás, az áramlás és a hőmérséklet. A szükséges érzékelőket, visszacsatoló jeleket és vezérlési sorrendet az aktuális alkalmazáshoz kell konfigurálni.

4. Védelmi funkciók

A felsorolt ​​védelmi funkciók a következők:

• Motor rövidzárlat észlelése bekapcsoláskor
• Kimeneti fáziskiesés elleni védelem
• Túláram védelem
• Túlfeszültség és túlfeszültség védelem
• Túlmelegedés elleni védelem
• Túl- és alulterhelés elleni védelem
• Gyenge fényvédelem

A mellékelt forrás felsorolja a gyenge napenergia-bemenettel, a tele tartályral, a vízhiánnyal és a motor alulterhelésével kapcsolatos riasztásokat is. A riasztási kódokat és jelentéseket össze kell hasonlítani a pontos modell kézikönyvével, mielőtt telepítésre vagy hibaelhárításra használnák őket.

5. Vezérlőplatform és kommunikáció

A mellékelt termékinformációk szerint a 15 kW-os, 18,5 kW-os és 22 kW-os modellek ugyanazt a vezérlőplatformot használnak, következetes terminálelrendezéssel, paraméterszámozással és a billentyűzet működésével a három besorolási fokozatban. Üzembe helyezés előtt ellenőrizze a mellékelt modellhez tartozó kábelezési és paraméteradatokat.

Az RS485 kommunikáció a Modbus RTU-val a sorozat szabványaként szerepel. A rendelkezésre álló felügyeleti értékeket és vezérlőregisztereket ellenőrizni kell az adott verzióhoz tartozó kommunikációs regiszter térképen.

Tipikus alkalmazások

1. Mezőgazdasági öntözés

A hajtás értékelhető csatornahálózatokat, nagy öntözőzónákat vagy más mezőgazdasági vízrendszereket ellátó öntözőszivattyúkhoz. A modell kiválasztása előtt ellenőrizni kell a motoráramot, a szükséges vízáramlást, a teljes dinamikus magasságot, a PV-tömb konfigurációját és a napi működési követelményeket.

2. Települési Vízellátás

A nyersvíz bevitele, a kezelő létesítményekbe történő átvitel vagy az elosztó tartályokba való beszállítás esetén a kiválasztást figyelembe kell venni a szivattyú teljesítményével, a motor adataival, a szabályozási követelményekkel és a tervezett áramforrás elérhetőségével.

3. Bánya víztelenítés

Bányászati ​​és bányászati ​​alkalmazásoknál ellenőrizze a szivattyúmotor névleges értékét, a várható terhelésváltozást, a szükséges működési időtartamot és a telepítési feltételeket. Az invertert a tényleges motor- és helyszíni követelményekhez kell igazítani.

4. Akvakultúra Vízcsere

Azon hal- és garnélafarmoknál, ahol rendszeres vízcsere szükséges, a hajtás megfontolható a kompatibilis szivattyúberendezésekkel. A rendszer tervezésénél figyelembe kell venni a szükséges vízmennyiséget, a szivattyúzás ütemezését és a rendelkezésre álló nap- vagy váltakozó áramú energiát.

5. Ipari vízszállítás és hűtés

Általános célú üzemmódban a hajtás értékelhető kompatibilis ipari vízátviteli, hűtőköri és technológiai víz alkalmazásokra, amelyek változó frekvenciájú motorvezérlést igényelnek.

6. Ventilátorok, fúvók és egyéb folyamatmeghajtók

Az általános célú konfiguráció megfontolható a kompatibilis ventilátorok, ventilátorok és egyéb motoros berendezések esetében. A modell kiválasztása előtt ellenőrizze a terhelési jellemzőket, a motoradatokat, a lassítási követelményeket és a külső fékellenállás szükségességét.

Telepítési és kiválasztási szempontok

1. Illessze a meghajtót a motorhoz

Ellenőrizze a motor adattábláján a névleges teljesítményt, áramot, feszültséget és frekvenciát. Hasonlítsa össze a motor névleges áramát a kiválasztott modell kimeneti áramával, és értékelje a terhelési és gyorsítási követelményeket, mielőtt megerősíti az inverter névleges értékét.

2. Erősítse meg a fékellenállás szükségességét

Ha szabályozott lassításra van szükség, értékelje, hogy a külső fékellenállás megfelelő-e az alkalmazáshoz. Ellenőrizze az ellenállás névleges értékét, a kivezetések elrendezését, a vezetékezést és a fékezési határértékeket a típusspecifikus dokumentáció alapján.

3. Tekintse át a kimeneti kábel hosszát

A mellékelt forrás a kimeneti reaktorra vonatkozó ajánlást jelöli olyan szivattyútelepítésekhez, ahol a hajtás-motor kábel meghaladja az 50 métert. Tekintse meg a vonatkozó kézikönyvben a vonatkozó kábelhossz-útmutatót, a reaktorkövetelményeket és a telepítési feltételeket. A kimeneti csatlakozás értékelésekor vegye figyelembe a motor szigetelését és a kábelelrendezést.

4. Ellenőrizze a PV-védelmet és a kábelezést

Ellenőrizze a tömb kialakítását, a párhuzamos húrok elrendezését, az egyenáram-leválasztót, a túláramvédelmet, a kombináló berendezést és a túlfeszültség-védelmi követelményeket. A megfelelő eszközöknek és besorolásoknak követniük kell az inverter kézikönyvét, a fotovoltaikus tervezést és a vonatkozó elektromos szabványokat.

5. Vegye figyelembe a hőmérsékletet és a magasságot

A feltüntetett üzemi hőmérséklet -10°C és 50°C között van, 40°C felett 1%-os leértékelési követelmény 1°C-onként. A felsorolt ​​magassági útmutatás 1%-os leértékelést ír elő 100 m-enként 1000 m-ről 3000 m-re. Erősítse meg az aktuális modellre vonatkozó telepítési követelményeket, beleértve a magasabb tengerszint feletti magasságra vonatkozó további követelményeket.

6. Kövesse az üzembe helyezési eljárást

Konfigurálja a motoradatokat, a parancsforrást, a vezérlési módot és a gyorsítási vagy lassítási beállításokat a modell utasításai szerint. A mellékelt GYIK az F3-00-tól F3-04-ig terjedő paramétereket azonosítja a motoradatokhoz, és az első használat előtti automatikus hangolást javasolja. Kövesse a tényleges modell kézikönyvét a teljes üzembe helyezési eljáráshoz.

Gyakran Ismételt Kérdések

1. Miért van a 15 kW-tól 22 kW-ig terjedő modellek fékellenállás kapcsai?

A mellékelt fő kapcsolási rajz azonosítja a P+ és PB kapcsokat külső fékellenállás csatlakoztatásához a 15 kW-os, 18,5 kW-os és 22 kW-os modelleken. Az, hogy szükség van-e ellenállásra, a terheléstől, a tehetetlenségtől és a lassítási követelményektől függ. Más névleges teljesítményeknél rendelés előtt ellenőrizze a kapocselrendezést és a fékellenállásra vonatkozó rendelkezéseket.

2. A 22 kW-os modell beindíthat egy 22 kW-os búvárszivattyút?

Az alkalmasságot a motor névleges áramerőssége, az indítási követelmények, a szivattyú terhelése és a gyorsulás beállításai alapján kell értékelni. A felsorolt ​​SVC indítónyomaték 150%-a 0,5 Hz-en, a sorozatos túlterhelés pedig a névleges áram 150%-a 60 másodpercig. Ezek az adatok nem garantálják a kompatibilitást minden 22 kW-os búvárszivattyúval. Konfigurálja a motor adattábla adatait, és kövesse a vonatkozó automatikus beállítási és üzembe helyezési utasításokat.

3. Milyen egyenáramú védelem szükséges egy hatláncú PV-tömbhöz?

A mellékelt telepítési információk egy egyenáramú megszakítót igényelnek a PV bemeneten, egy PV kombinálódobozt, ahol párhuzamos húrok vannak kombinálva, és egy II-es típusú túlfeszültség-védelmi eszközt a megadott tömbtávolság állapotához. Üzembe helyezés előtt ellenőrizze a készülék pontos névleges értékét, elhelyezését és kábeltávolság követelményeit a szerelési kézikönyvben és a PV rendszer kialakításában.

4. Hogyan hat a leértékelés a 22 kW-os telepítésre?

A felsorolt ​​hőmérséklet-csökkenés 1% minden 1°C-ra 40°C felett, -10°C és 50°C közötti üzemi hőmérséklet-tartományban. A felsorolt ​​magasságcsökkentés 1% 100 m-enként 1000 m-ről 3000 m-re. A mellékelt forrás 2000 m feletti szigetelő-transzformátor követelményt is azonosít; beszerelés előtt ellenőrizze ezt a követelményt és annak feltételeit a pontos modell kézikönyvében.

5. Milyen felügyeleti funkciók érhetők el a Modbuson keresztül?

Az RS485 Modbus RTU kommunikációs interfészként szerepel. A mellékelt forrás azonosítja az U0 felügyeleti csoportot, amely magában foglalja a kimeneti áramot, a kimeneti teljesítményt, a buszfeszültséget, a digitális bemeneti és kimeneti állapotot, valamint az U0-49-es táplálási módot. Az integráció előtt erősítse meg a regisztertérképet és a rendelkezésre álló adatokat a mellékelt firmware-verzióhoz.

6. Működhetnek ezek a modellek általános célú inverterként, nem pedig napkollektoros szivattyúhajtásként?

A mellékelt termékinformációk konfigurációs opcióként azonosítják a szoláris szivattyú üzemmódot és az általános célú üzemmódot. Az általános célú funkciók közé tartozik az SVC vagy V/F vezérlés, a PID és a Modbus RTU, míg a 15 kW-tól 22 kW-ig terjedő modellek P+ és PB csatlakozókkal is rendelkeznek külső fékellenálláshoz. A P8-00 paraméter üzemmódválasztó paraméterként van megadva a szállított anyagban. Ellenőrizze a helyes beállítást és az engedélyezett átalakítási eljárást a modellspecifikus kézikönyvben.

7. A 15 kW-os, 18,5 kW-os és 22 kW-os modellek ugyanazt a vezérlőplatformot használnak?

A mellékelt termékinformáció azt állítja, hogy a három besorolás egy vezérlési platformon osztozik, beleértve a következetes paraméterszámozást, a billentyűzet működését és a terminálelrendezési konvenciókat. A névleges áramerősség és teljesítmény típusonként eltérő, ezért a kiválasztásnak és a bekötésnek továbbra is követnie kell a pontos egység specifikációit és diagramjait.
