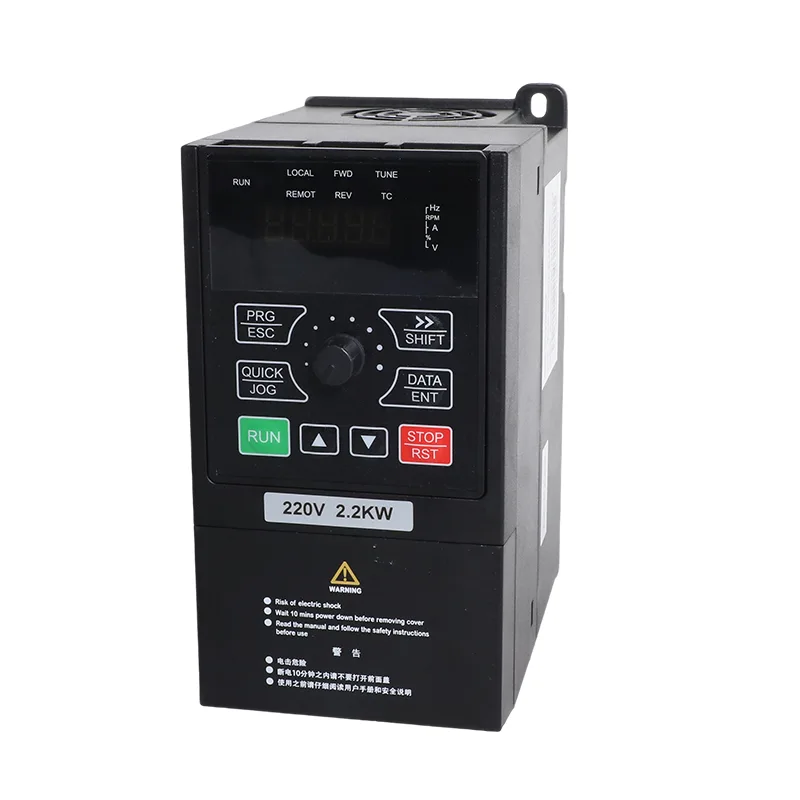

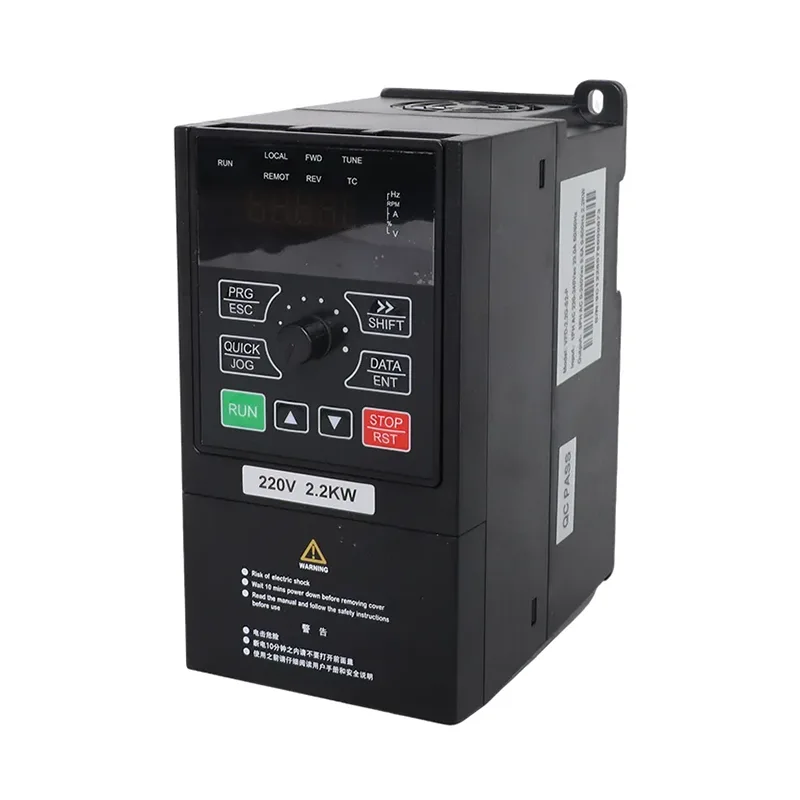

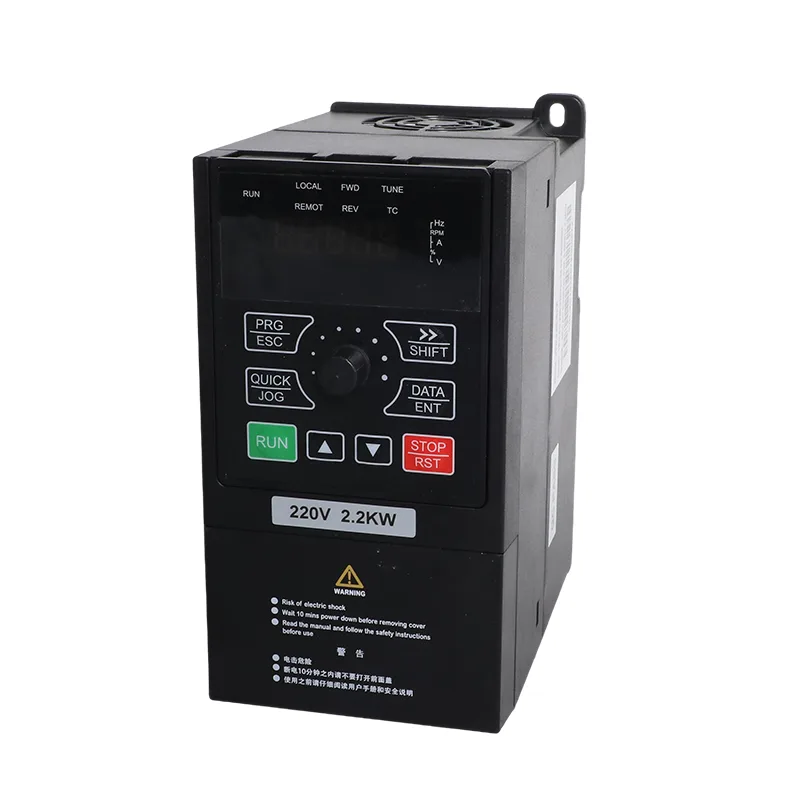

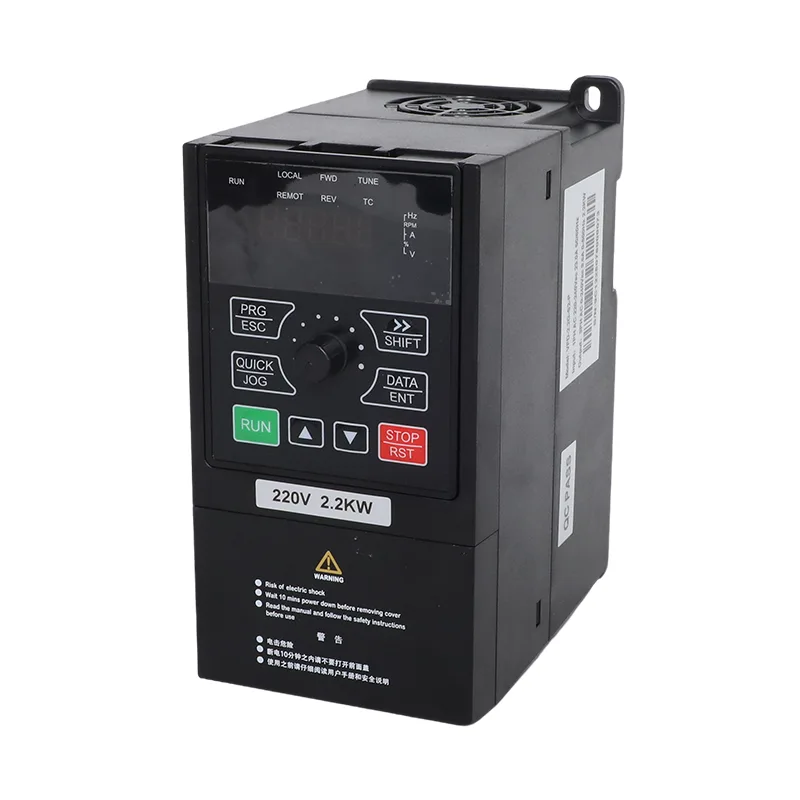

A CSIVEI 4,0 kW/5,5 kW egyfázisú, 230 V-os szolárszivattyú és általános célú inverteres VFD olyan helyszínekre készült, ahol 4,0 kW vagy 5,5 kW teljesítményű motorokat kell üzemeltetni, de háromfázisú hálózati csatlakozás helyett egyfázisú váltóáramú tápellátással rendelkeznek. A VFD-PC10-4.0G-S2-MK 17 A kimeneti áramot, míg a VFD-PC10-5.5G-S2-MK 25 A-t ad le. A felsorolt váltakozó áramú bemeneti áramuk 32 A, illetve 45 A, tehát a tápáramkört, a megszakítót és a kábelt a tényleges bemeneti áramhoz kell kiválasztani.
Az egyenáramú oldalon a meghajtó a feszültséghatárokhoz konfigurált fotovoltaikus tömböt fogad el. Az ajánlott MPPT tartomány 250–350 VDC, az ajánlott tömb nyitott áramköri feszültségtartománya 360–430 VDC, a maximális DC bemeneti feszültség pedig 450 VDC. Ezek a határértékek különösen fontosak, ha a húrok párhuzamosan vannak csatlakoztatva, vagy amikor a tömb hideg körülmények között működik, ahol a modul nyitott áramköri feszültsége megemelkedhet.
Napelemes szivattyú üzemmód (P8-00 = 1): A hajtás MPPT-t használ a fotovoltaikus szivattyúzáshoz, és szivattyúval kapcsolatos funkciókat biztosít, beleértve a gyenge fénykezelést, az alulterhelés elleni védelmet és a vízszint szabályozási opciókat. Ha a hálózati mentés része a telepítésnek, az átkapcsolási paramétereket és a külső kapcsolási elrendezést a kézikönyv szerint kell konfigurálni.
Általános célú üzemmód (P8-00 = 0): A hajtás hagyományos inverterként működik SVC vagy V/F vezérléssel, beépített PID-vel és RS485 Modbus RTU kommunikációval. Ez az üzemmód használható kompatibilis szivattyúkhoz, ventilátorokhoz, ventilátorokhoz és egyéb motoros berendezésekhez a szolár-szivattyú vezérlési funkció használata nélkül.
Az üzemmód a szállítás előtt beállítható, és a P8-00 segítségével módosítható, ha az alkalmazási követelmények megváltoznak. Ez lehetőséget ad a forgalmazóknak és a telepítőknek, hogy meghatározzák a tervezett felhasználást, miközben megtartják a hajtás későbbi újrakonfigurálásának lehetőségét, a megfelelő motorértékek, vezetékezés és paraméterbeállítások függvényében.
A szoláris szivattyúzáshoz a 4,0 kW/5,5 kW-os 1 fázisú 230 V-os szoláris szivattyú és az általános célú inverteres VFD modellspecifikus sztringelrendezést használ: a 4,0 kW-os változat két párhuzamos szálat használ, míg az 5,5 kW-os változat három. A 37±1 V, 250 W±5 Wp modulok esetén a táblázat 11 modult ad meg karakterlánconként; 45±1 V, 300 W±5 Wp modulokkal 9 modult ad meg karakterlánconként. A tömb csatlakoztatása előtt számítsa ki a vezetékszakadási feszültséget a kiválasztott moduladatok és a helyi hőmérsékleti feltételek alapján, és tartsa a hajtás által megadott határokon belül.
A tárolótartályt használó vagy a kútvíz rendelkezésre állásától függő telepítéseknél a hajtás támogatja a vízszint bemeneti opciókat és az alulterhelés elleni védelmet. Az AI vízszintérzékelés a P8-18 segítségével konfigurálható, a küszöbérték és az alváskésleltetés a P8-19 és a P8-20 segítségével állítható be. Az alulterhelés visszaállítási viselkedése a P8-26-on keresztül konfigurálható. Ezek a funkciók segítenek összehangolni a szivattyú működését a tartály szintjével és a víz rendelkezésre állásával, ha a megfelelő érzékelők és paraméterek telepítve vannak.
| Tétel | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Alkalmazható motor | 4,0 kW / 5 LE | 5,5 kW / 7,5 LE |
| Névleges kapacitás | 5,9 kVA | 11 kVA |
| Bemeneti áram | 32 A | 45 A |
| Kimeneti áram | 17 A | 25 A |
| AC bemeneti feszültség | AC 1 PH 220 V (-15%) – 240 V (+10%) | |
| Max. DC bemeneti feszültség | 450 VDC | |
| Ajánlott Voc tartomány | 360-430 VDC | |
| Ajánlott MPPT tartomány | 250-350 VDC | |
| Indítási feszültség tartomány | 160 - 450 VDC, paraméterezhető | |
| Névleges kimeneti feszültség | 3 PH vagy 1 PH 220 V AC | |
| Zajszint | 50 dBA max. |
| Modell | 37±1 V-os modulok, 250 W±5 Wp | 45±1 V-os modulok, 300 W±5 Wp | ||
| Modulok karakterlánconként | Húrok | Modulok karakterlánconként | Húrok | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Tétel | Specifikáció |
| Névleges frekvencia | 50/60 Hz |
| Bemeneti frekvencia tartomány | ±5% (47,5–63 Hz) |
| Kimeneti feszültség | 0 a bemeneti feszültséghez |
| Kimeneti frekvencia | 0,1 és 500 Hz között |
| Maximális frekvencia | 0-500 Hz (SVC és V/F vezérlés) |
| Vivőfrekvencia | 0,8 kHz és 8 kHz között, automatikusan beállítva a terheléshez (16 kHz-ig támogatott) |
| Frekvenciafelbontás | Digitális beállítás 0,01 Hz; analóg beállítás a maximális frekvencia 0,025%-a |
| Vezérlési mód | Érzékelő nélküli vektorvezérlés (SVC); V/F vezérlés |
| Indító nyomaték | 0,5 Hz / 150% (SVC) |
| Sebesség tartomány | 1:100 (SVC) |
| Sebességstabilitási pontosság | ±0,5% (SVC) |
| Túlterhelési kapacitás | 150% névleges áram 60 másodpercig; 170% 12 másodpercig; 190% 1,5 másodpercig |
| Nyomatéknövelés | Automatikus nyomatéknövelés; kézi emelés 0,1% és 30,0% között |
| V/F görbe | Lineáris, többpontos és négyzetes görbe (1,2 / 1,4 / 1,6 / 1,8 / 2,0 teljesítmény) |
| V/F elválasztás | Teljes szétválasztás, fél elválasztás |
| Gyorsulás / lassítás | Lineáris vagy S-görbe, 0,0-6500,0 s |
| DC fékezés | Indítási frekvencia 0,00 Hz a maximális frekvenciáig; idő 0,0-36,0 s; jelenlegi 0,0% és 100,0% között |
| JOG vezérlés | JOG-frekvencia 0,00 Hz-től a maximális frekvenciáig (alapértelmezett 5 Hz); gyorsítás/lassítás 0,0-6500,0 s |
| Beépített PID | Igen, nyomás, előremenő vagy hőmérséklet zárt hurokhoz külső szabályozó nélkül |
| AVR | A kimeneti feszültség stabilan marad, ha a hálózati feszültség ingadozik |

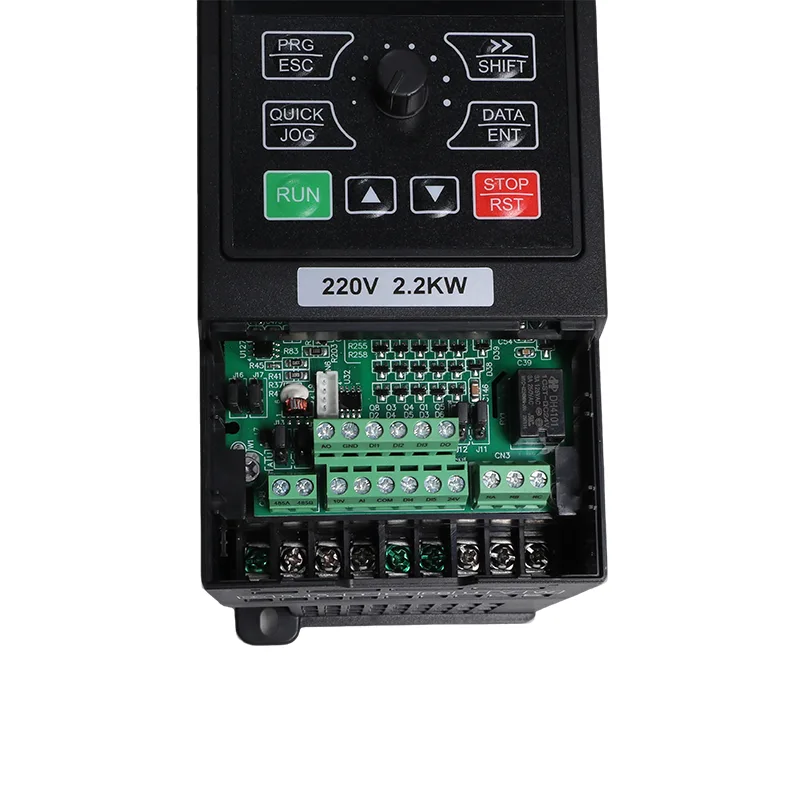

| Bemeneti csatlakozók | 5 digitális bemenet, a DI5 támogatja a nagy sebességű impulzust 50 kHz-ig; 1 analóg bemenet 0-10 V vagy 0-20 mA; 1 billentyűzet potenciométer bemenet |
| Kimeneti csatlakozók | 1 nagy sebességű impulzuskimenet 50 kHz-ig; 1 relé kimenet; 1 analóg kimenet 0-20 mA vagy 0-10 V |
| Kommunikáció | RS485, Modbus RTU |
| Védelem | Motor rövidzárlat érzékelése bekapcsoláskor, kimeneti fáziskiesés, túláram, túlfeszültség, alacsony feszültség, túlmelegedés, túlterhelés, alulterhelés, gyenge fény |
| Üzemi hőmérséklet | -10 °C és 50 °C között; 40 °C feletti hőmérsékleten 1% csökkenti 1°C-onként |
| Tárolási hőmérséklet | -20°C és 60°C között |
| Nedvesség | 95% relatív páratartalom alatt, nincs páralecsapódás |
| Magasság | 1000 m alatt; csökkentse 1%-ot 100 m-enként 1000-ről 3000 m-re |
| Rezgés | 5,9 m/s² (0,6 g) alatt |
| Tokozás | IP20, fali tartó vagy szekrény, függőleges telepítés |
| Elosztórendszer | TN, TT |
| EMC / biztonság | IEC 61800-3 (C3); IEC 61800-5-1 |
A 4,0 kW-os és 5,5 kW-os modellek 17 A és 25 A kimeneti áramot szolgáltatnak. Az SVC indítónyomatéka 150%-ra van meghatározva 0,5 Hz-en, 150%-os névleges áram túlterhelése mellett 60 másodpercig. 32 A és 45 A bemeneti áramerősségük elengedhetetlen a megfelelő tápellátás, megszakító és kábel kiválasztásához.
A 4,0 kW-os modell két szálat használ, az 5,5 kW-os pedig hármat. Tartsa a tömböt az ajánlott 360–430 VDC nyitott áramköri tartományon és a 450 VDC maximumon belül; párhuzamos húrokhoz használjon PV megszakítót és kombinálódobozt.
Az alulterhelés elleni védelem és a konfigurálható vízszintérzékelés támogatja a szivattyú leállítását és újraindítási logikáját, ha a megfelelő bemenetek és paraméterek be vannak állítva.
A P8-00 szoláris szivattyú üzemmódot vagy általános célú üzemmódot választ. Ez utóbbi támogatja az SVC/V/F vezérlést, a beépített PID-t és az RS485 Modbus RTU-t.
Használjon II-es típusú túlfeszültség-védelmi eszközt, ha a tömb 10 m-nél távolabb van a meghajtótól. A kézikönyv kimeneti reaktort javasol, ha a szivattyú kábele meghaladja az 50 m-t.
A 4,0 kW/5,5 kW teljesítményű, egyfázisú, 230 V-os szolárszivattyú és általános célú inverteres VFD olyan telepítésekhez készült, amelyek 4,0 kW vagy 5,5 kW motorteljesítményt igényelnek, de nem használhatnak háromfázisú hálózati tápellátást. Napelemes szivattyú konfigurációja alkalmas vízi alkalmazásokhoz, míg az általános célú üzemmód kiterjeszti a használatát a kompatibilis motoros berendezésekre.
Az 5,5 kW-os modell feltüntetett bemeneti árama 45 A. A tápfeszültséget, a megszakítót és a kábelt a beépítési áramnak és a vonatkozó elektromos követelményeknek megfelelően kell méretezni. A napelemes működés csökkentheti a hálózatból felvett energia mennyiségét, ha rendelkezésre áll napelem, de a tényleges hálózathasználat függ a tömbtől, a szivattyú terhelésétől és az üzemi feltételektől.
Az ajánlott tömbkonfiguráció nagyobb fotovoltaikus kapacitást biztosít a magasabb névleges 5,5 kW-os modellhez. A B táblázat három párhuzamos húrt sorol fel az 5,5 kW-os változathoz és kettőt a 4,0 kW-os változathoz. Erősítse meg a tömb teljes teljesítményét, sztring nyitott áramköri feszültségét és áramát a modul és az inverter specifikációinak megfelelően.
A PV és a hálózati csatlakozásoknak, a kapcsolóeszközöknek és a paraméterbeállításoknak követniük kell az iMaster kézikönyvét a kiválasztott üzemmódhoz. Ne zárja le egyszerre a szolár- és hálózati kapcsolókat, hacsak a megadott áramkör és védelmi elrendezés ezt kifejezetten meg nem engedi. Az üzembe helyezési és átkapcsolási beállításokat, beleértve a P8-15-öt is, a gyártó kapcsolási rajza szerint kell alkalmazni.
Mérje meg a kábelt a tömb áramának, a kábel hosszának, a telepítési feltételeknek és a vonatkozó elektromos követelményeknek megfelelően. Kültéri fotovoltaikus szolgáltatáshoz megfelelő kábelt használjon. A telepítési útmutató meghatároz egy DC megszakítót a PV bemeneten és egy fotovoltaikus kombinálódobozt, ha a szálak párhuzamosan vannak csatlakoztatva.
Az alulterhelés elleni védelem olyan körülmények észlelésére szolgál, mint például a vízterhelés elvesztése. A mellékelt paraméterinformációk egy 25%-os észlelési szintet, egy 60 s-os megerősítési időt és egy 120 s-os visszaállítási késleltetést tartalmaznak. Ha szintszondát használnak, és meghibásodik, a meghajtó E43-at jelenthet. Ellenőrizze a konfigurált küszöbértékeket és késleltetéseket a tényleges szivattyúhoz és a telepítéshez képest.
Igen. A P8-00 szoláris szivattyú üzemmódot vagy általános célú üzemmódot választ. Az általános célú üzemmód támogatja az SVC vagy V/F vezérlést, a beépített PID-t és a Modbus RTU-t. A CSIVEI a szállítás előtt be tudja állítani a kért üzemmódot, az üzemmód pedig később módosítható a paraméterbeállításon keresztül, amikor az alkalmazás és a vezetékezés megfelelő.
Az OEM márkajelzés és a szállítás előtti paraméterek konfigurációja megbeszélhető érdeklődés esetén. Adja meg a szükséges mennyiséget és a címkegrafikát, hogy a CSIVEI megerősíthesse a rendelkezésre álló elrendezést, árat és ütemezést.
