4,0 kW/5,5 kW 3 fázisú 380 V szolár szivattyú és általános célú inverter VFD

A CSIVEI gyártja a 4,0 kW/5,5 kW teljesítményű, 3 fázisú, 380 V-os szolárszivattyút és az általános célú inverteres VFD-t olyan háromfázisú motorrendszerekhez, amelyek fotovoltaikus szivattyúvezérlést vagy hagyományos, változtatható frekvenciájú működést igényelnek. A VFD-PC10-4.0G-T4 és VFD-PC10-5.5G-T4 modellek névleges teljesítménye 4,0 kW és 5,5 kW, névleges kimeneti áramuk 9 A, illetve 13 A. Mindkét modell háromfázisú váltakozó áramú bemenetet fogad 380 V (-15%) és 440 V (+10%) között.

A sorozat egy inverteres platformon egyesíti a szolárszivattyú-vezérlést az általános célú motorvezérléssel. A kiválasztott üzemmód meghatározza, hogy a hajtás hogyan kezeli az áramforrást és a motor működését, míg a beépített vezérlő- és védelmi funkciók támogatják a szivattyútelepítéseket, valamint a kompatibilis ventilátorokat, fúvókat és folyamatgépeket. Árajánlat kérésekor adja meg a motor adattáblájának névleges adatait és a tervezett alkalmazást a megfelelő modell és konfiguráció kialakításához.

Kettős működési mód

A 4,0 kW/5,5 kW teljesítményű, 3 fázisú 380 V-os szolárszivattyú és az általános célú inverteres VFD a P8-00 paraméterrel kiválasztott két üzemmódot támogat.

Napkollektoros szivattyú üzemmód — P8-00 = 1

Ebben az üzemmódban a hajtás fotovoltaikus energiát használ egy kompatibilis szivattyú működtetéséhez, MPPT vezérléssel és automatikus hálózatváltási funkciókkal. Ha a napenergia nem elegendő, a konfigurált átváltási sorrend lehetővé teszi a rendszer számára a hálózati energia használatát. Ez az elrendezés alkalmas mezőgazdasági öntözésre, fúrólyuk vízellátásra és egyéb szivattyúzási alkalmazásokra, ahol napenergia áll rendelkezésre a munkanap egy részében.

Általános célú üzemmód – P8-00 = 0

Ebben az üzemmódban a hajtás hagyományos változtatható frekvenciájú inverterként működik a kompatibilis motorokhoz, beleértve a szivattyúkat, ventilátorokat, fúvókat és folyamatgépeket. Az érzékelő nélküli vektorvezérlés (SVC) és a V/F vezérlés különböző motorvezérlési követelményeket támogat a fotovoltaikus szivattyúzási funkció használata nélkül.

A CSIVEI a szállítás előtt konfigurálhatja az üzemmódot. Az üzemmód a P8-00 beállításával is módosítható, lehetővé téve a hajtás másik alkalmazáshoz való hozzárendelését, ha a telepítési követelmények megváltoznak. A vonatkozó paramétereknek és a vezetékezésnek meg kell egyeznie a kiválasztott üzemmóddal.

Solar Array és DC feszültség követelmények

Az ajánlott fotovoltaikus tömb az inverter névleges értékétől és a modulok elektromos jellemzőitől függ. A B táblázat két modulopció modul- és karakterlánc-konfigurációját tartalmazza: 37±1 V-os modulok 250 W±5 Wp névleges teljesítménnyel és 45±1 V-os modulok 300 W±5 Wp névleges teljesítménnyel.

A fő DC-oldali határértékek a következők:

A soros láncfeszültséget a modul tényleges szakadási feszültségéhez és a várható üzemi hőmérsékletekhez kell viszonyítani. A párhuzamos húros elrendezéseknek követniük kell az ajánlott konfigurációt és a vonatkozó DC védelmi követelményeket. Az inverter megfelelő működéséhez elengedhetetlen, hogy a tömb a megadott feszültséghatárokon belül maradjon.

Keret és beépítés

Mindkét modell házméretei megegyeznek: 245 × 142 × 181,3 mm, és 107 × 235 mm-es rögzítési mintája. A kompakt falra vagy szekrényre szerelhető kialakítás lehetővé teszi, hogy a hajtás beépüljön egy szivattyúvezérlő rendszerbe anélkül, hogy a motor teljesítményét vagy alkalmazását kizárólag az inverter elhelyezése érdekében módosítaná.

A hajtás IP20-as burkolattal rendelkezik, és függőleges beépítésre szolgál, megfelelő védett helyen. A telepítési tervezésnek figyelembe kell vennie az üzemi környezetet, az elektromos védelmet, a kábelvezetést és az üzembe helyezési és karbantartási hozzáférést. Az általános működési hőmérséklet tartomány -10°C és 50°C között van, 40°C feletti leértékelés szükséges.

Műszaki adatok

A. táblázat. Modellértékelések

B. táblázat. Javasolt napelem-elrendezés

C. táblázat: Általános előírások (ugyanaz az iMaster termékcsaládban)

Tipikus alkalmazások

Az iMaster VFD-PC10 sorozat a szolárszivattyú-kezelést a változtatható frekvenciájú motorvezérléssel kombinálja, így a 4,0 kW-os és 5,5 kW-os modellek alkalmasak számos vízkezelési és ipari alkalmazásra.

A fotovoltaikus szivattyúzást és a hagyományos motorvezérlést egyaránt igénylő berendezésekhez a 4,0 kW/5,5 kW-os 3 fázisú 380 V-os szolárszivattyú és az általános célú inverteres VFD a rendeltetésszerű használathoz megadható, és ennek megfelelően konfigurálható.

Nyomásszabályozást igénylő vízrendszereknél a beépített PID funkció megfelelő visszacsatoló jelet használhat a motor működésének egy konfigurált alapjel körüli beállítására. Megfelelően megválasztott nyomástávadóval és megfelelően konfigurált szabályozási paraméterekkel a hajtás az igények változásával szabályozhatja a rendszernyomást. A végső beállítások a szivattyútól, a motortól és az alkalmazástól függenek.

Technikai kiemelések

1. Automatikus váltás napelemről hálózatra

2. Beépített PID-szabályozás

A beépített PID támogatja a zárt hurkú nyomás-, áramlás- vagy hőmérsékletszabályozást. Az alapjel- és visszacsatolási források kiválasztása a rendelkezésre álló FC-csoportparamétereken keresztül történik.

3. Kulcs PV és motoroldali védelem

4. Motorvezérlés és kommunikáció

Az általános célú mód támogatja az SVC és V/F vezérlést, a 150%-os túlterhelési kapacitást 60 másodpercig, valamint az RS485 kommunikációt a Modbus RTU-val.

5. Két konfigurálható működési mód

P8-00 = 1: napelemes szivattyú üzemmód. P8-00 = 0: általános célú inverter üzemmód. A CSIVEI a szállítás előtt beállíthatja az üzemmódot és a kért paramétereket.

GYIK

Miért kell a 4 kW-os modellhez 20 modul, míg az 5,5 kW-oshoz 18 x 2?

A 4 kW-os egység egyetlen szálon fut, így a zsinór hosszabbra épül, hogy elérje az 550-750 VDC ablakot. Az 5,5 kW-os egység nagyjából dupla tömbteljesítményt igényel, ami könnyebben elérhető két párhuzamos 18-as húrral. Mindkettő a 900 VDC maximum alatt marad.

Felszerelhetem ezt egy meglévő hálózatra csatlakoztatott szivattyúra?

Igen, és ez a leggyakoribb telepítés. Hagyja békén a szivattyút és a kábelezést, adja hozzá a tömböt és az egyenáramú megszakítót, és kösse be a meglévő betáplálást R, S és T csatlakozókra. Állítsa a P8-15-öt 0-ra az automatikus átkapcsoláshoz. A napenergia viseli a nappali terhelést, és a hálózat átveszi az irányítást, ha nincs elég nap.

Hogyan állíthatom le a szivattyút, ha a tartály megtelt?

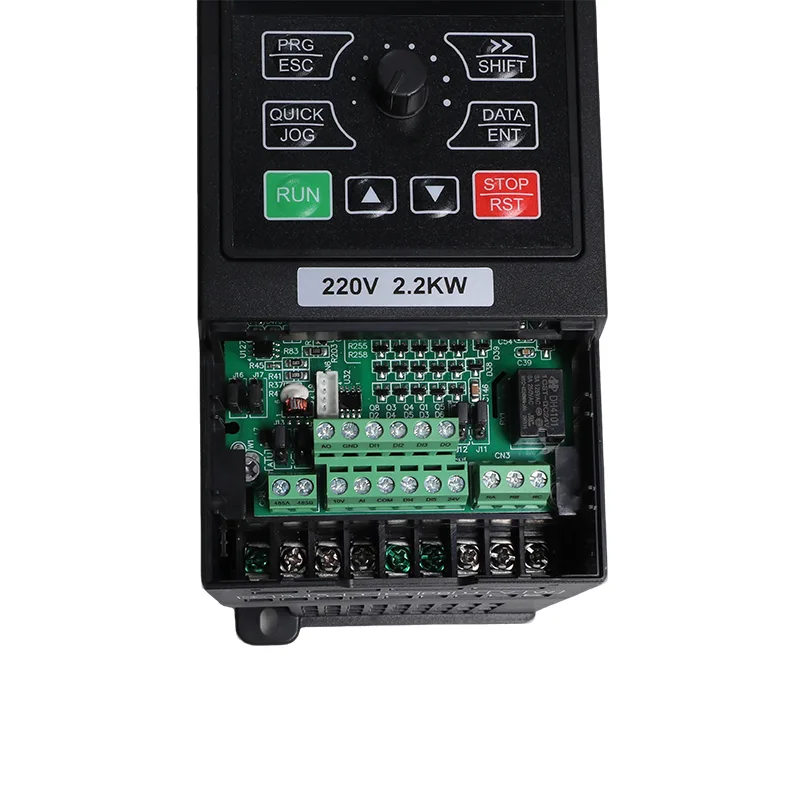

Illesszen egy úszó- vagy szintkapcsolót a DI2-re vagy DI3-ra. A sorkapocs polaritása F6-10-ben van beállítva, így bármelyik érintkezőelrendezés működik. Használhatja az AI vízszintérzékelést is, ha a P8-18-at 1-re állítja, és beállítja a teljes küszöböt a P8-19-ben és az alváskésleltetést a P8-20-ban.

Tulajdonképpen milyen hibákat fogok látni a terepen?

A gyakoriak az A01 gyenge napelem, A02 tartály tele, A03 vízhiány és A04 motor alulterhelés. Az E01-től E30-ig terjedő hardverhibák a túláramot, a túlfeszültséget, az alulfeszültséget, a fáziskiesést és a túlmelegedést takarják, az E43 a meghibásodott szintmérő és az E44 az alulterhelés esetén, amely nem szűnik meg.

Védve van a hajtás, ha a szivattyú kábele megsérül?

Igen. A kimeneti fáziskiesés elleni védelem és a motor rövidzárlat-érzékelése bekapcsoláskor alapfelszereltség, a túláram, túlfeszültség, alacsony feszültség, túlmelegedés és túlterhelés mellett.

Használhatom olyan gépen, aminek semmi köze a vízhez?

Igen. Általános célú üzemmódban ez egy szabványos háromfázisú inverter ventilátorokhoz, ventilátorokhoz, kompresszorokhoz és folyamatszivattyúkhoz, SVC vagy V/F vezérléssel, PID-vel és Modbus-szal. Rendelje meg ebben a módban, és a feladathoz konfigurálva érkezik meg. A napkollektoros szivattyú üzemmódban vásárolt egység pedig utólag áthelyezhető a P8-00 segítségével.

Beállíthatjuk saját alapértelmezett paramétereinket a szállítás előtt?

Igen. Mondja el nekünk a motor teljesítményét, a panel konfigurációját és a kívánt helyspecifikus beállításokat, és mi betöltjük azokat, mielőtt az egység távozna. Ezzel időt takaríthat meg a helyszínen, és ez az oka annak, hogy sok forgalmazó inkább konfigurált, mint alapértelmezetten vásárol.
