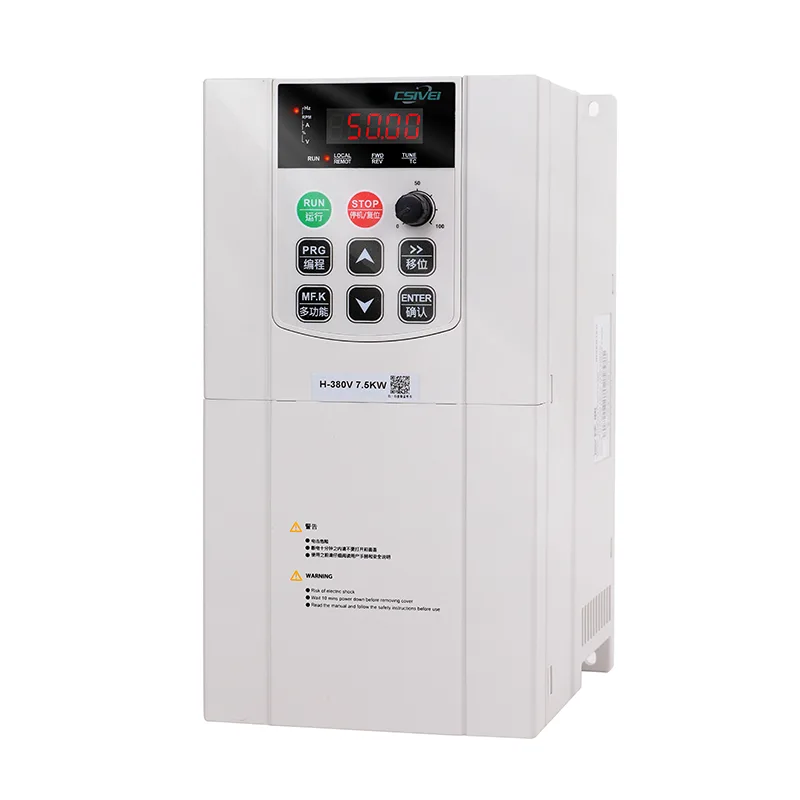

4kw vízszivattyú inverter szolár VFD

A CSIVEI 4kw-os vízszivattyú-inverteres Solar VFD egy nagy teljesítményű megoldás nagy szoláris vízszivattyúzási projektekhez. Mélykútba merülő szivattyúkhoz és nyomásfokozó állomásokhoz tervezték, nagy indítási nyomatékot biztosít érzékelő nélküli vektorvezérléssel. A hajtás a napelem feszültsége alapján automatikusan beállítja a kimeneti frekvenciát, biztosítva a maximális vízáramlást a nap folyamán. Beépített PID az állandó nyomásért, a szárazonfutás elleni védelemért és a hibanaplók tárolásáért. Az IP20-as burkolat opcionális IP40-es szűrővel vezérlőhelyiségekbe is alkalmas. Támogatja a GPRS/4G modulokon keresztüli távfelügyeletet. A CSIVEI megbízható, hálózaton kívüli szivattyúzást biztosít a közösségi vízellátás és a nagyüzemi mezőgazdaság számára.

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

Az ökológiai helyreállítási projektekhez ez a 4 kW-os vízszivattyús inverteres Solar VFD fenntartható vízforrást biztosít az erdősítéshez, a gyepek rehabilitációjához és a sivatagi zöldövezetekhez. Felemeli a talajvizet vagy összegyűjti a felszíni vizet, hogy öntözze a facsemetéket, cserjéket és az őshonos növényzetet a száraz területeken. A rendszer teljesen automatizálható időzítővel vagy talajnedvesség-érzékelőkkel, csak szükség esetén szállítja a vizet. Széles bemeneti feszültségtartománya különféle konfigurációjú napelem-tömböket fogad, így könnyen méretezhető. Az elsivatagosodás elleni övezetekben, az út menti faültetésekben, a bányák helyreállításában és a vizes élőhelyek helyreállításában alkalmazott hajtás magas üzemidőt biztosít üzemanyag-logisztika nélkül, még a legtávolabbi helyeken is.

Vektorvezérlés és szivattyú-specifikus algoritmusok

A CSIVEI gyár minőségi, 4 kW-os vízszivattyú-inverteres Solar VFD-je érzékelő nélküli vektorvezérlést alkalmaz, amely centrifugális és búvárszivattyú-terhelésre van optimalizálva. Ez biztosítja:

●  Magas indítónyomaték – akár 150% 0,5 Hz-en, nélkülözhetetlen a hosszú tengelyű mélykút-szivattyúkhoz.

●  Stabil alacsony fordulatszámú működés – megakadályozza a leállást, amikor a napenergia kevés.

●  Automatikus szivattyúgörbe adaptáció – a hajtás megtanulja a szivattyú fejáram jellemzőit az optimális hatékonyság fenntartása érdekében.

●  Állandó nyomású / állandó áramlási módok – a beépített PID fogadja a nyomás- vagy áramlásérzékelők visszajelzéseit, és a napenergia ingadozásától függetlenül fenntartja az alapjelet.

●  Soft start & soft stop – eliminates water hammer, pipe stress, and motor surge current.

Ezek az algoritmusok biztosítják a szivattyú zökkenőmentes működését a napenergiával egész nap folyamán, kora reggeltől késő délutánig, gyakori kioldás vagy mechanikai ütés nélkül.

FQA

1. kérdés: A hajtás „Dry-Run” hibát jelez, de víz van a kútban. mi a baj?

V: Lehetséges, hogy a szárazonfutás-érzékelő (áramláskapcsoló, elektróda vagy nyomásérzékelő) helytelenül van felszerelve vagy kalibrálva. Ellenőrizze az érzékelő vezetékezését, és állítsa hosszabbra az érzékelési késleltetést (P.61 paraméter), hogy elkerülje a hamis kioldásokat a szivattyú indításakor. Ellenőrizze azt is, hogy a szivattyú valóban víz alatt van-e – előfordulhat, hogy a vízszint a szívónyílás alá süllyedt.

2. kérdés: Van a meghajtónak energiatakarékos üzemmódja az MPPT-n kívül?

V: Igen. Az „Auto Energy Optimization” (AEO) funkció csökkenti a motor feszültségét, ha a szivattyú terhelése csekély (például alacsony áramlási igény), így 10-20%-kal csökkenti az energiafelhasználást a teljesítmény befolyásolása nélkül. A P.52 paraméter engedélyezése = 1.

3. kérdés: Milyen adatokat tudok bejelentkezni a meghajtóról?

V: A hajtás naplózza a napi energiahozamot (kWh), a vízmennyiséget (m³), a szivattyú működési idejét (óra), a hibaeseményeket és az összesített összegeket. Az adatok a belső memóriában tárolódnak (az utolsó 30 nap), és exportálhatók Modbus-on vagy SD-kártyán keresztül (opcionális).

4. kérdés: Szükségem van külön szivattyúvezérlőre vagy lágyindítóra?

V: Nem. A CSIVEI szolár VFD integrálja az összes vezérlési funkciót: MPPT, frekvenciaváltó, szivattyúvédelem (száraz futás, túlterhelés, csőtörés) és opcionális PID az állandó nyomás érdekében. A szivattyúvezérlőket és a lágyindítókat egyaránt helyettesíti.

K5: Milyen földelési követelmények vannak ennek a meghajtónak?

V: A megfelelő földelés kritikus. Csatlakoztassa a hajtás PE terminálját egy dedikált földeléshez egy rézvezető segítségével. Földelje le a napelem kereteit és a szivattyú motorját is. A földelés hiánya áramütést vagy a meghajtó hibás működését okozhatja.

Telepítési óvintézkedések

Beltéri szerelés szükséges– A szabványos IP20-as burkolat vezérlőtermekhez vagy időjárásálló szekrényekhez készült. Kültéri használatra rendelje meg az opcionális IP54-es burkolatot, vagy szerelje be védőburkolatba.

Megfelelő szellőzés– A megfelelő hőelvezetés érdekében tartson legalább 100 mm-es távolságot a hajtás felett és alatt. A környezeti hőmérséklet nem haladhatja meg a 40 °C-ot.

Megfelelő kábelméretezés– A túlmelegedés elkerülése érdekében használjon a névleges áram legalább 125%-ára méretezett kábeleket. A feszültségesés és az áramveszteség csökkentése érdekében a DC bemeneti kábeleket tartsa a lehető legrövidebbre.

Megfelelő földelés– Csatlakoztassa a PE terminált egy erre a célra szolgáló földelésre. Földelt napelem keretek és szivattyúmotor is. A nem megfelelő földelés áramütést, a meghajtó hibás működését vagy villámcsapás által okozott károkat okozhat.
