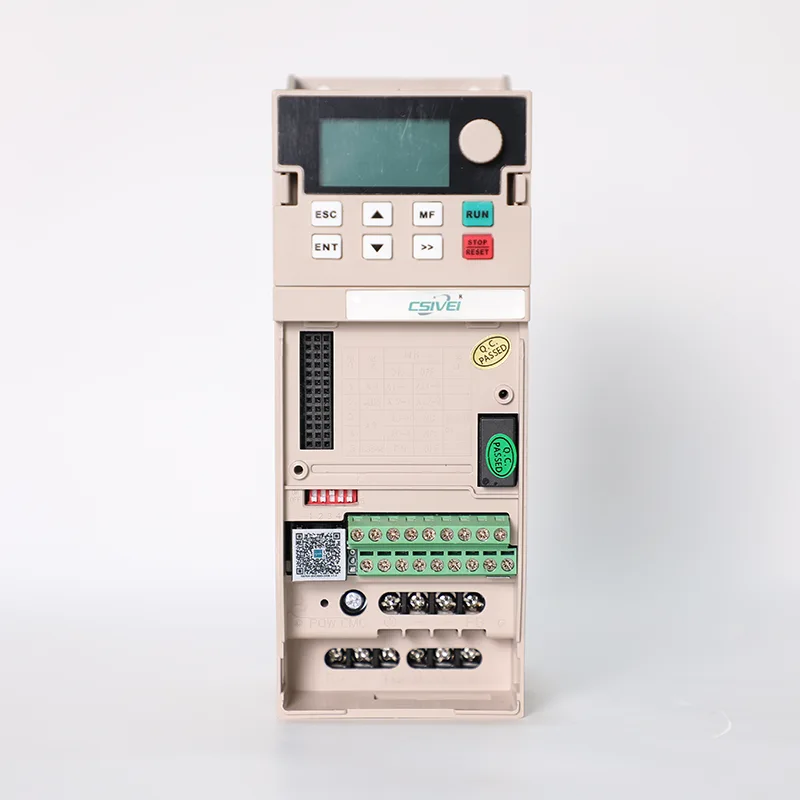

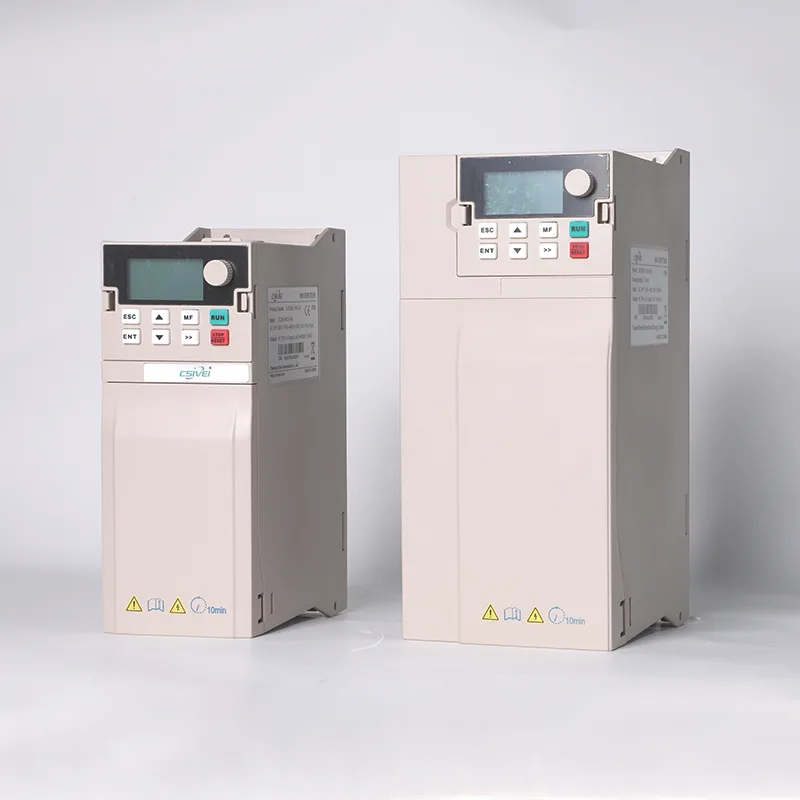

7.5kw 380V szoláris vízszivattyú inverter

A CSIVEI 7,5 kW-os 380 V-os szoláris vízszivattyú-inverter robusztus megoldás a nagyméretű szoláris vízemeléshez. Több szivattyúvezérlési módot támogat: állandó fordulatszám, állandó nyomás és állandó áramlás. A hajtás integrálja az MPPT-t és egy beépített PLC-t a szivattyúk automatikus sorrendbe állításához, ha több szivattyút használnak. A fejlett vektorvezérlés stabil működést biztosít még nagy kábeltávolság esetén is. A védelem magában foglalja a fordított öntözést, a csőtörés észlelését és az automatikus újraindítást a hálózat meghibásodása után (ha hibrid). A Modbuson, Profibuson vagy Ethernet/IP-n keresztüli kommunikáció lehetővé teszi az intelligens gazdálkodási rendszerekbe való integrációt.

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

Ideális sürgősségi és hálózaton kívüli humanitárius vízellátáshoz, ez a napelemes szivattyúhajtás gyorsan bevethető katasztrófaelhárításhoz, menekülttáborokhoz vagy ideiglenes telepekhez. Búvár- vagy centrifugálszivattyúkat üzemeltethet hordozható napelem-rendszerekből, ivóvizet, csatornázást és tűzoltó tartalékokat biztosítva. A hajtás automatikus napi indítási/leállítási ütemezéssel, alacsony vízszint-leállítással és LCD-kijelzővel rendelkezik a nem műszaki személyzet egyszerű hibaelhárításához. A robusztus felépítés és az opcionális IP54-es burkolat lehetővé teszi a kültéri telepítést fedél nélkül. Gyakori telepítések: földrengés sújtotta falvak, lakóhelyüket elhagyni kényszerült személyek táborai, távoli orvosi rendelők és erdőtűzvédelmi víztartályok. A napelemes működés szükségtelenné teszi az üzemanyag-konvojokat, így időt és életet takaríthat meg.

Kültéri tartósság és széles hőmérsékletű kialakítás

A napkollektoros szivattyúk gyakran vannak kitéve zord környezetnek – erős UV-sugárzásnak, pornak, magas páratartalomnak és szélsőséges hőmérsékleteknek. A CSIVEI 7,5 kW-os 380 V-os szoláris vízszivattyú-invertert a kültéri megbízhatóságra tervezték:

●  IP54/IP65 tokozási lehetőség – porálló és vízsugár ellen védett; közvetlen szivattyúsínre vagy oszlopra szerelhető kiegészítő szekrény nélkül.

●  Konformális bevonatú PCB-k – ellenáll a nedvességnek, a sópermetnek és a korrozív gázoknak (pl. ammónia a farmokon, hidrogén-szulfid a szennyvízben).

●  Széles üzemi hőmérséklet – -20°C és +55°C között leértékelés nélkül; opcionális hűtőventilátor vagy folyadékhűtés sivatagi éghajlathoz (60°C-ig).

●  Integrált egyen- és váltakozó áramú túlfeszültségvédelem – ellenáll a villámcsapásnak, amely a nyílt napelemes mezőkön gyakori.

●  UV-álló billentyűzet és burkolat – megakadályozza a repedéseket és a sárgulást évekig tartó napfény hatására.

Ez a masszív felépítés biztosítja, hogy a hajtás több mint 10 éves karbantartásmentes működést biztosítson még a legnagyobb kihívást jelentő off-grid helyeken is – a homokos sivatagoktól a trópusi tengerpartokig.

GYIK

1. kérdés: Milyen méretű kábelre van szükségem a napelemek és a meghajtó között?

V: A kábel mérete az egyenáramtól és a távolságtól függ. A 7,5 kW-os hajtásokhoz általában 4-10 mm²-es rézkábelt használnak rövid távolságokra. Használja kábelméretező eszközünket, vagy forduljon szakemberhez. Mindig használjon UV-álló, kettős szigetelésű kábeleket kültéri futáshoz.

2. kérdés: A szivattyú időszakosan leáll felhős napokon. Ez normális?

V: Igen. Ha a napsugárzás az indítási küszöb alá esik, a hajtás leállítja a szivattyút, hogy elkerülje az alacsony fordulatszámú túlmelegedést. Amint elegendő napenergia visszatér, a hajtás automatikusan újraindul. A gyakori kerékpározás csökkentése érdekében beállíthatja az indítási és leállítási teljesítményküszöböt.

3. kérdés: A hajtás „Over Current”-re kapcsol a szivattyú indításakor. Mit tehetek?

V: Növelje a gyorsítási időt (P.10 paraméter) az indítóáram csökkentéséhez. Ellenőrizze azt is, hogy a szivattyú tengelye nincs-e elakadva, vagy a járókerék eltömődött-e. Ha a motor régi, a szigetelési ellenállás alacsony lehet – mérje meg egy meggerrel.

4. kérdés: Hogyan működik a meghajtó részleges árnyékolási körülmények között?

V: Az MPPT algoritmus tartalmazza a „globális letapogatás” módot (P.91 paraméter = 1), amely időszakonként végigpásztázza a teljes I-V görbét, hogy megtalálja a valódi maximális teljesítménypontot, elkerülve az árnyékolás okozta helyi csúcsokat. Ezzel a hagyományos MPPT-hez képest az elvesztett teljesítmény 10-30%-a helyreállítható.

5. kérdés: Hogyan állíthatok be SMS-értesítést a szivattyú hibáira?

V: Csatlakoztasson egy GSM modemet (pl. CSIVEI GSM-01) a meghajtó RS485 portjához. Konfigurálja a P.15 paramétercsoportot a telefonszámok és hibatípusok (száraz futás, túláram stb.) beállításához. Hiba esetén a meghajtó SMS-t küld legfeljebb 5 számra.

Ügyfél esete: Bányapor elleni rendszer

Egy vízhiányos régióban lévő kőbánya folyamatos porellenőrzést igényelt, de a hálózati áram nem volt megbízható. A CSIVEI VFD szolárszivattyú 7,5 kW-os 380 V-os CSIVEI szoláris vízszivattyú-inverterrel egy nagynyomású szivattyút hajtott, amely párásító ágyúkat táplál.

Eredmények:

A porszint a szabályozási határértékek alá csökkent.

A dízelgenerátor tartalékra csak az esetek 2%-ára volt szükség.

Az energiaköltség 85%-os csökkenése az üzemelő hálózathoz/dízelhez képest.

A Modbus-on keresztüli távfelügyelet lehetővé teszi az üzemvezetőnek, hogy ellenőrizze a vízáramlást az irodából.

A rendszer 18 hónap alatt megtérült, és két másik cégnél is bevezették.
