55kw háromfázisú 380V VFD HAVC

A CSIVEI 55 kW-os háromfázisú 380 V VFD HAVC-t közepes és nehéz ipari alkalmazásokhoz tervezték, amelyek robusztus teljesítményt és pontosságot igényelnek. A fejlett zárt hurkú vektorvezérléssel ez a hajtás 150%-os indítónyomatékot biztosít 0,5 Hz-en, és támogatja az SVC és V/F vezérlési módokat is. A beépített PLC funkcionalitás, a több kommunikációs protokoll (Modbus, Profibus, Ethernet/IP opcionális) és az intuitív LCD billentyűzet lehetővé teszi az automatizált rendszerekbe való zökkenőmentes integrációt. Alkalmas kompresszorokhoz, nagy ventilátorokhoz, keverőkhöz és szivattyúkhoz.

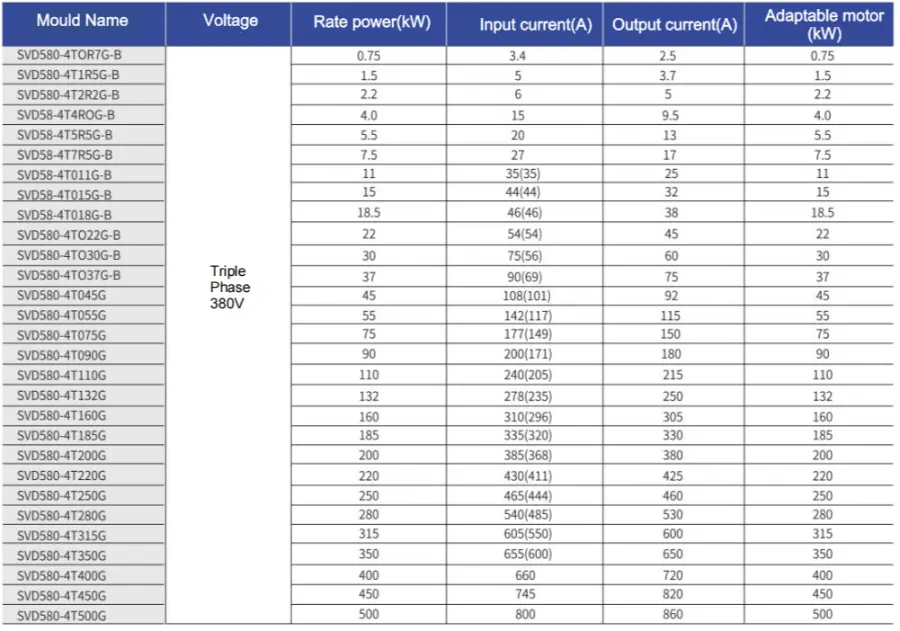

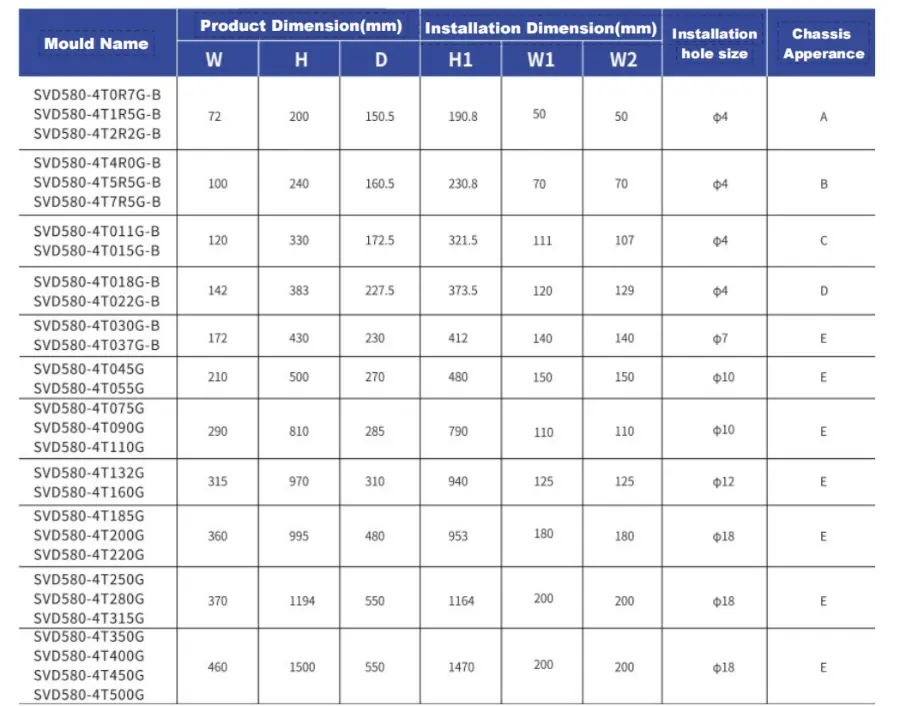

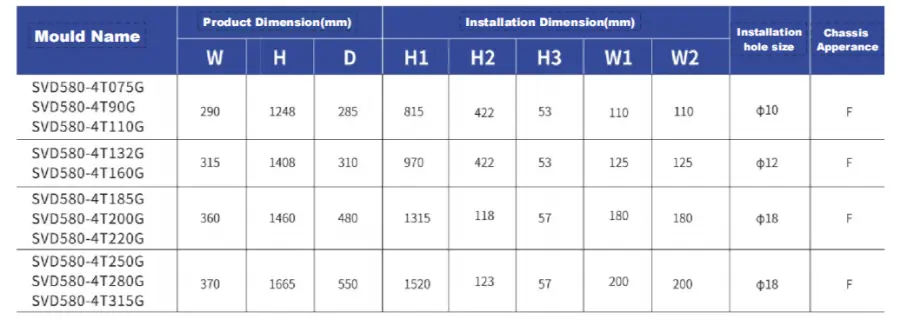

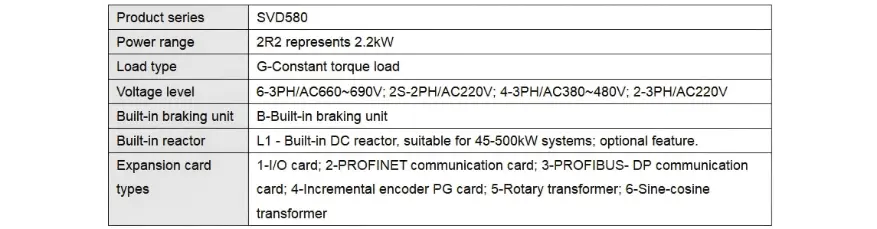

Alapvető paraméterek és specifikációk

Tipikus alkalmazások

A CSIVEI 55kw-os háromfázisú 380V VFD HAVC robusztus teljesítményt nyújt a folyamatos működést igénylő nehézipari berendezésekhez:

●  Nagy szivattyúk – fő vízellátó szivattyúk, ipari hűtőszivattyúk

●  Ipari ventilátorok – bányaszellőztetők, cementgyári ventilátorok, porgyűjtők

●  Kompresszorok – nagy légkompresszorok, nitrogénkompresszorok

●  Keverők – betonkeverők, vegyi reaktorok, cellulózkeverők

●  Centrifugák – cukorcentrifugák, olajcentrifugák, dekanterek

Megerősített hűtési és harmonikus hatáscsökkentő jellemzőinek köszönhetően megbízható működést biztosít zord körülmények között is.

Felhasználóbarát kezelés és egyszerű beállítás

A CSIVEI VFD sorozat előnyben részesíti a könnyű használatot, csökkenti a telepítési időt és leegyszerűsíti a napi működést a mérnökök és a karbantartó személyzet számára.

Intuitív billentyűzet – A LED/LCD billentyűzet egyértelmű paraméterkijelzést és gyors navigációt biztosít. A paramétercsoportok logikusan vannak elrendezve, és a többnyelvű támogatás biztosítja a hozzáférést a globális felhasználók számára.

Gyorsindítás varázsló – A lépésről lépésre történő beállítás végigvezeti a felhasználókat az alapvető paraméterek beállításán percek alatt. Az előre konfigurált alkalmazásmakrók (ventilátor/szivattyú, szállítószalag, állandó nyomaték) lehetővé teszik a gyakori alkalmazások egyérintéses beállítását.

Paramétermásolás funkció – Töltsön fel paramétereket egy meghajtóról a billentyűzetre, és töltse le több meghajtóra, jelentősen lerövidítve a több meghajtós rendszerek beállítási idejét, és biztosítva a következetes konfigurációt.

Kivehető billentyűzet – A billentyűzet hosszabbítókábellel távolról is felszerelhető, lehetővé téve a kényelmes kezelést a központ ajtajáról vagy távoli helyekről.

Kompakt kialakítás – A helytakarékos helyigény lehetővé teszi az egymás mellé szerelést, maximalizálja a panelsűrűséget és csökkenti a szekrény méretigényét.

GYIK

Hogyan válasszam ki a megfelelő VFD-t a motoromhoz?

Néhány dolgot figyelembe kell venni:

●  Motor teljesítménye – a VFD-nek meg kell egyeznie a motor névleges értékével, vagy valamivel nagyobbnak kell lennie annál.

●  Bemeneti feszültség – egyfázisú 230 V vagy háromfázisú 400 V, ellenőrizze, hogy megfelel-e a tápellátásnak.

● Terhelés típusa – az állandó nyomatékú terhelésekhez, például a szállítószalagokhoz vagy az extruderekhez általában a motorteljesítmény 100–120%-ának megfelelő VFD-re van szükség. A változó nyomatékú terhelések, például a ventilátorok és a szivattyúk gyakran használhatnak a motor teljesítményéhez igazított VFD-t, ráadásul energiamegtakarítást érhet el.

●  Környezet – poros, párás vagy kültéri helyeken válasszon magasabb IP-besorolást (IP40, IP54, IP66), vagy helyezze a meghajtót védett burkolatba.

● Kommunikáció – ha PLC-vel vagy SCADA-val kell beszélnie, ellenőrizze, hogy a meghajtó támogatja-e az Ön protokollját (a Modbus RTU szabvány; a Profibus, az Ethernet/IP stb. opcionális).

●  A CSIVEI rendelkezik méretezési eszközzel és műszaki támogatással is, ha másod véleményt szeretne.

Használhatok egyfázisú bemeneti VFD-t háromfázisú motorral?

Igen. A CSIVEI egyfázisú 230 V-os meghajtói egyfázisú bemeneti és háromfázisú kimeneti áramot vesznek fel a motorra. Ez egy általános beállítás, amikor csak egyfázisú áram áll rendelkezésre, de a háromfázisú motor hatékonyságát és megbízhatóságát szeretné elérni. Csak győződjön meg arról, hogy a motor feszültsége megegyezik a hajtás kimenetével – 230 V háromfázisú.

Kell-e külső fékellenállás?

attól függ. Ha gyors lassításra van szüksége, vagy a rakomány nagy tehetetlenségi nyomatékkal rendelkezik – például centrifugák, daruk, emelők vagy csévélők –, akkor igen, szüksége lesz rá. A belső fékegységgel rendelkező meghajtókon az ellenállás kezeli a regeneratív energiát, hogy elkerülje a túlfeszültségi hibákat és lerövidítse a leállási időt. A lassabb lassítású ventilátorok és szivattyúk esetében ezt általában kihagyhatja.

Milyen kommunikációs protokollok támogatottak?

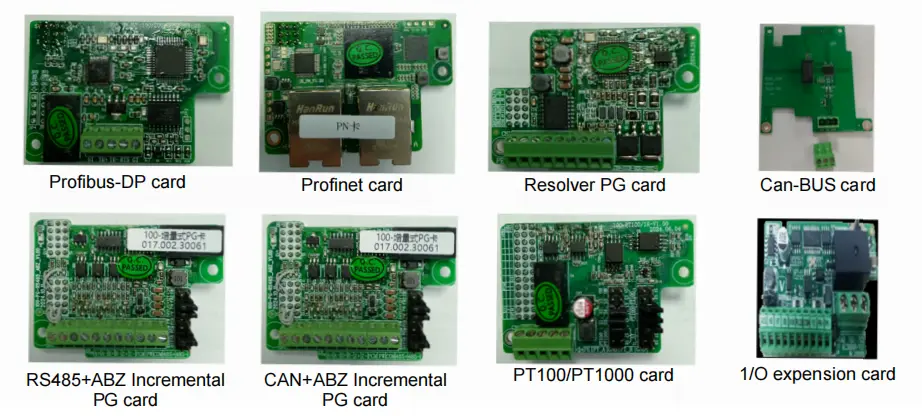

Az összes CSIVEI meghajtó alapfelszereltsége Modbus RTU over RS485. Opcionális modulok állnak rendelkezésre a Profibus DP, Profinet, Ethernet/IP, CANopen és DeviceNet számára. Ezek lehetővé teszik a főbb PLC- és SCADA-rendszerekkel való integrációt a távfelügyelethez, a paraméterek módosításához és a központi vezérléshez.

Hogyan állíthatom be a meghajtót első alkalommal?

A CSIVEI meghajtókon található egy Gyorsindítás varázsló, amely néhány perc alatt végigvezeti a lényegen:

Adja meg a motor adattáblájának adatait (teljesítmény, feszültség, áram, frekvencia, fordulatszám), válasszon alkalmazásmakrót (ventilátor/szivattyú, szállítószalag, állandó nyomaték), állítsa be a gyorsítási és lassítási időket, válassza ki a frekvenciaforrást (billentyűzet, analóg bemenet, kommunikáció), és futtassa az automatikus hangolást a motorvezérlés optimalizálásához. A kézikönyv minden részletet tartalmaz, a billentyűzet pedig levehető, így szükség esetén távolról is működtethető.
