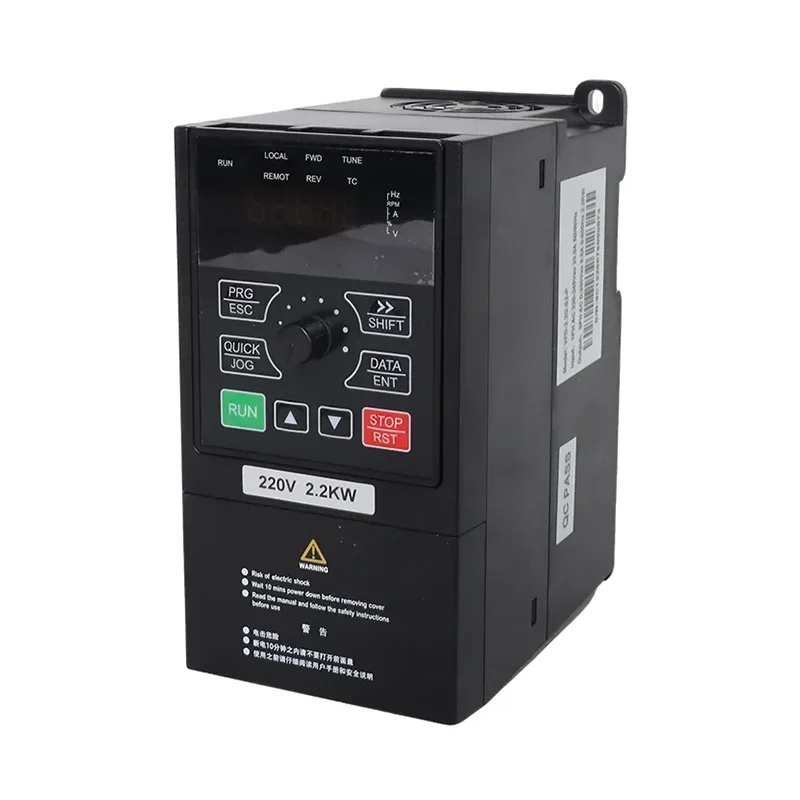

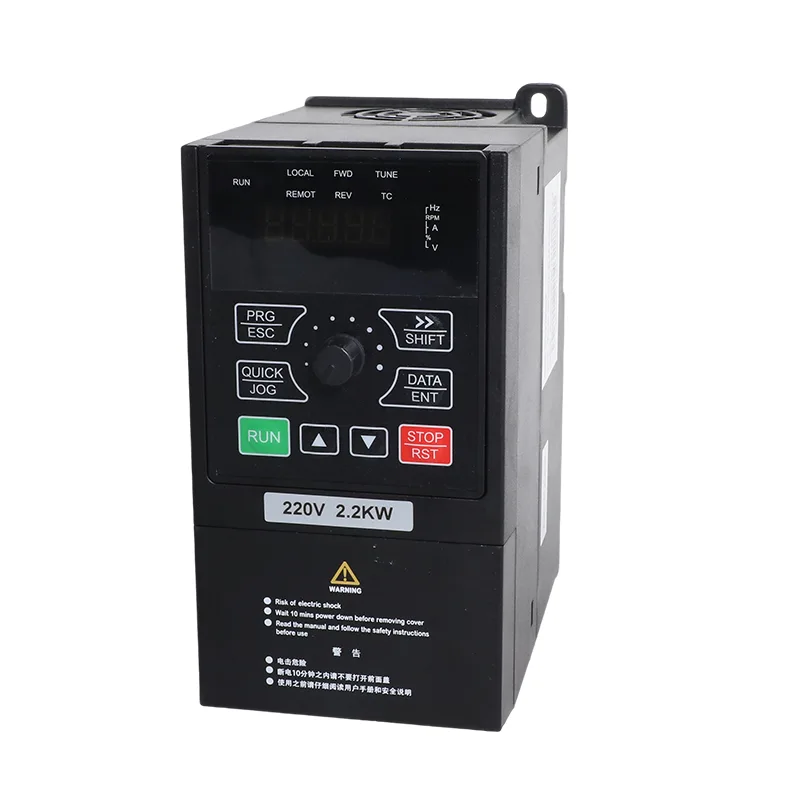

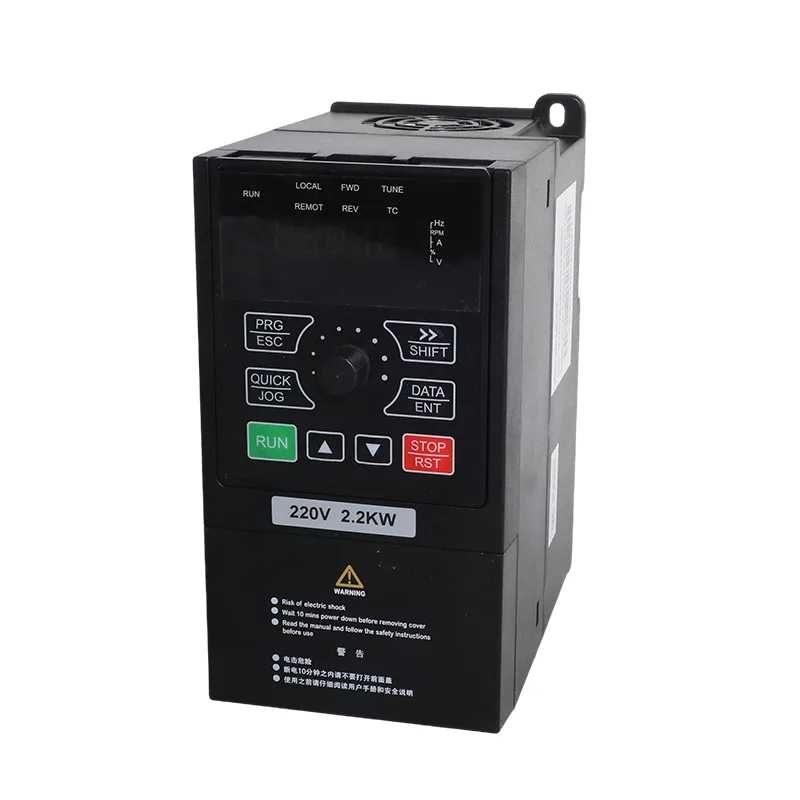

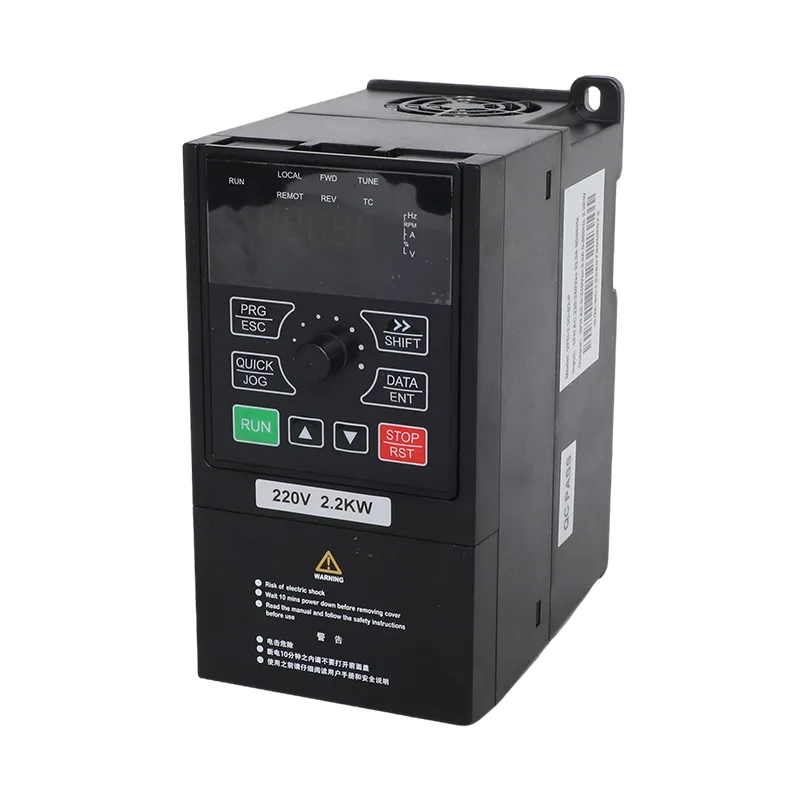

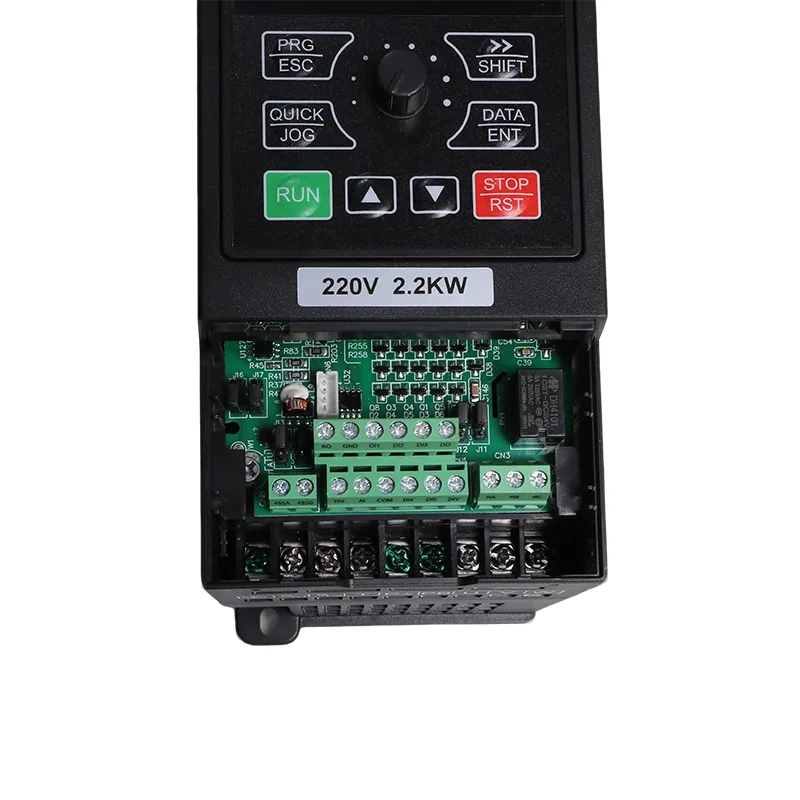

7,5 kW/11 kW 3 fázisú 380 V szolár szivattyú és általános célú inverter VFD

A CSIVEI iMaster VFD-PC10 sorozat a VFD-PC10-7.5G-T4 és VFD-PC10-11G-T4-MK modelleket tartalmazza háromfázisú 380 V-os alkalmazásokhoz. A felsorolt ​​kimeneti áramok 17 A a 7,5 kW-os modellnél és 25 A a 11 kW-os modellnél. Mindkét besorolást használják napenergiával működő szivattyúrendszerekben és kompatibilis ipari motoros alkalmazásokban, a kiválasztott hajtás elektromos specifikációitól függően.

In solar pump mode, the 7.5kW/11kW 3 Phase 380V Solar Pump and General Purpose Inverter VFD uses DC power from a photovoltaic array and applies maximum power point tracking (MPPT) to control the motor according to available solar input. Általános célú üzemmódban változtatható frekvenciájú motorvezérlést biztosít a kompatibilis szivattyúkhoz és egyéb berendezésekhez. Az üzemmód kiválasztása a P8-00 paraméterrel történik a kívánt alkalmazásnak és a mellékelt konfigurációnak megfelelően.

Az alap motorfordulatszám-szabályozóval összehasonlítva a felsorolt ​​PC10 funkciók vízszint-felügyeletet, alulterhelés-érzékelést és szondahiba jelentést is tartalmaznak. Ezek a funkciók azokra a szivattyúrendszerekre vonatkoznak, ahol a vízforrást, a tárolótartályt és a szivattyú működését a hajtáson keresztül kell felügyelni.

Modell specifikációk

Válassza ki a modellt úgy, hogy összehasonlítja a motor névleges áramát az inverter névleges kimeneti áramával, ahelyett, hogy csak a motor teljesítményére hagyatkozna. Telepítés előtt ellenőrizze a pontos modell-utótagot, a bemeneti feszültségre vonatkozó követelményeket és a vonatkozó adattábla-adatokat.

Javasolt szoláris tömb konfiguráció

Az alábbi referenciakonfigurációk a két névleges hajtáshoz tartozó modulmennyiséget mutatják. Kiindulópontot adnak a fotovoltaikus rendszer tervezéséhez; a végső elrendezést ellenőrizni kell a kiválasztott modul elektromos adatai, a telephely minimális hőmérséklete és a szivattyúzási követelmények alapján.

C. táblázat: Általános előírások (ugyanaz az iMaster termékcsaládban)

Napelemes szivattyú működése és hálózati biztonsági mentés

A PC10 sorozat információi egy automatikus működési sorrendet írnak le a napkollektoros és hálózati energiaellátásra konfigurált berendezésekhez. A dokumentált konfigurációban a P8-15 paraméter választja ki az ellátási üzemmód viselkedését. Ha a P8-15 0-ra van állítva, a hajtás napenergiával működik, ha rendelkezésre áll, és a konfigurált gyenge megvilágítási és váltási logika szerint használja a hálózatot.

A mellékelt paraméterinformációk a P8-16-ot a hálózati működési intervallumként sorolják fel, alapértelmezés szerint 60 perccel, a P8-17-et pedig a szoláris üzemre való visszatéréshez kapcsolódó késleltetésként, alapértelmezés szerint 4 másodperc. Üzembe helyezés előtt erősítse meg a támogatott sorrendet és paraméterek alapértékeit a pontos modell és firmware-verzió kézikönyvéhez képest.

A váltóáramú tartalékforrást használó rendszereknél a vezetékezésnek és az átkapcsolásnak követnie kell a vonatkozó kapcsolási rajzot. Ellenőrizze, hogy szükség van-e külső kapcsolóberendezésre; ne feltételezzük, hogy az inverter egyedül hajt végre minden forráskapcsoló funkciót.

Vízszint-ellenőrzés és szondafigyelés

Közös vízellátó, öntöző- és akvakultúra-rendszerek esetén a szivattyú működése a tárolótartályban lévő vízszinttől és a forrásnál elérhető víztől is függhet. A felsorolt ​​PC10 paraméterek vízszintérzékeléssel, alulterhelés-felügyelettel és szonda-hibadiagnosztikával kapcsolatos funkciókat biztosítanak.

Tartályszint észlelése

A mellékelt paraméterinformáció azonosítja a P8-18-at az AI vízszintérzékeléséhez, a P8-19-et a teljes szintű küszöbértékhez és a P8-20-at az alváskésleltetéshez. A konfigurált szintjel és küszöbérték határozza meg, hogy a hajtás hogyan reagál a felügyelt tartály állapotára. Az érzékelő típusának, bekötésének és a tényleges vezérlési sorrendnek követnie kell a vonatkozó kapcsolási rajzot és a paraméterekre vonatkozó utasításokat.

Forrás-víz és alulterhelés figyelése

A forrás-vízvédelmi információ a P8-24-et használja az alulterhelés-érzékelési szinthez, a P8-25-öt az észlelési időhöz és a P8-26-ot az alaphelyzetbe állításhoz. Ezek a paraméterek akkor relevánsak, ha a motor terhelésének csökkentését használják fel a lehetséges vízhiány vagy a kapcsolódó szivattyú állapotának azonosítására.

Probe-Fault Reporting

A mellékelt forrás a P8-22-t szondakárosodás-felügyeleti küszöbként, az E43-at pedig a megfelelő szondahiba-jelzésként azonosítja. A rendszer konfigurálása vagy hibaelhárítása során ellenőrizze a riasztás meghatározását és észlelési feltételeit a vonatkozó modell kézikönyvében.

A vízszint és az alulterhelés funkciók az érzékelő helyes kiválasztásától, telepítésétől és paraméterbeállításától függenek. Üzembe helyezni és tesztelni kell a termékdokumentációban meghatározott feltételek szerint.

Folytonosság vezérlése és távfelügyelet

A mellékelt PC10 sorozat információi szerint a panel parancsok és a kommunikációs parancsok az áramellátási cikluson keresztül megőrizhetők. A tényleges újraindítási viselkedést össze kell hasonlítani a konfigurált parancsforrással, az újraindítási paraméterekkel és az alkalmazás biztonsági követelményeivel.

Az RS485 Modbus RTU kommunikációs interfészként szerepel. A forrás az U0-49 felügyeleti paramétert az ellátási mód állapotaként azonosítja, ahol a 0 a hálózati működést, az 1 pedig a szoláris működést jelzi. This information may be used by a compatible monitoring system after confirming the register definition and available status values in the applicable communication documentation.

A távfelügyelet akkor hasznos, ha a hajtás víztartályban, öntözőállomáson vagy más olyan helyen működik, ahol a vezérlő nincs folyamatosan jelen. A kommunikációs beállítást tesztelni kell, hogy megbizonyosodjon arról, hogy a megjelenített állapot megegyezik a tényleges működési állapottal.

Általános célú inverteres működés

Általános célú üzemmódban az inverter változtatható frekvenciájú motorvezérlést biztosít a kompatibilis berendezésekhez. A felsorolt ​​vezérlési módszerek az érzékelő nélküli vektorvezérlés (SVC) és a V/F vezérlés, további funkciókkal, beleértve a beépített PID-t, az állítható gyorsítást és lassítást, a JOG vezérlést és a Modbus RTU kommunikációt.

Az általános célú konfiguráció megfontolható az olyan kompatibilis alkalmazásoknál, mint a bányák víztelenítése, kőbánya por elleni védelem, ipari keringtető és folyamatszivattyúk. A modellnek meg kell felelnie a motor névleges áramának, terhelési jellemzőinek, gyorsítási követelményeinek és működési kötelezettségének.

A mellékelt információban a P8-00 paramétert az üzemmódválasztó paraméterként azonosítjuk. Az üzemmódot a tényleges alkalmazásnak és a mellékelt modellre vonatkozó utasításoknak megfelelően kell beállítani. A szolár szivattyú és az általános célú üzem közötti bármilyen változtatásnak követnie kell az előírt paraméter-beállítási és üzembe helyezési eljárást.

Tipikus alkalmazások

1. Községi és Községi Vízellátás

Fúrólyuk vagy folyóvíz elosztótartályba történő szivattyúzásakor a hajtás szoláris működése és a felsorolt ​​szintfigyelő funkciók a rendszertervezés részének tekinthetők. A hajtás kiválasztása előtt meg kell határozni a motor teljesítményét, a szivattyúmagasságot, a szükséges vízmennyiséget és a tartályszint szabályozását.

2. Öntözési szövetkezetek és közös szivattyúállomások

A megosztott öntözőrendszerek központi szivattyút használhatnak több mező vagy öntözési zóna ellátására. A kiválasztásnak tükröznie kell a szükséges áramlást, a teljes dinamikus emelést, a napi működési ütemtervet és a napelemes vagy hálózati energia rendelkezésre állását.

3. Hal- és garnélafarmok

Az akvakultúra-telepeken lévő vízcserélő és keringtető szivattyúk változtatható frekvenciájú szabályozást használhatnak, ha a motor és a szivattyú elrendezése kompatibilis. Figyelembe kell venni a szükséges szivattyúzási ütemtervet és a vízgazdálkodási szabályozást, valamint a telephely áramellátását.

4. Bányászati ​​és kőfejtői vízgazdálkodás

Általános célú üzemmódban a hajtás kiértékelhető a kompatibilis bányavíztelenítő, aknás vízkezelő és porszűrő szivattyúberendezések szempontjából. Ellenőrizze a motor névleges értékét, a terhelési viszonyokat, a környezeti követelményeket és az adott telepítéshez szükséges szabályozási módszert.

5. Ipari cirkuláció és hűtés

Az általános célú konfiguráció figyelembe vehető kompatibilis technológiai víz keringtetéshez, hűtőtorony-feltöltéshez és egyéb ipari szivattyúzási feladatokhoz. A rendszer tervezésének részeként értékelni kell a szükséges áramlást, üzemi nyomást és motor jellemzőit.

Műszaki előírások

A ház IP20 besorolású, és nem nyújt védelmet a víz behatolása ellen. A hajtást megfelelő beltéri vagy védőburkolatú környezetbe kell telepíteni, megfelelő szellőzéssel és a hőmérsékleti, páratartalmi és telepítési követelményeknek megfelelően.

Gyakran Ismételt Kérdések

1. Mennyi PV-tömb szerepel a 11 kW-os modellhez?

A mellékelt referenciakonfigurációk három 18 modulból álló sztringet adnak meg 250 Wp névleges teljesítménnyel, vagy három 15 modulból álló karakterláncot 300 Wp névleges teljesítménnyel. Ezek az elrendezések 54 modulnak vagy 45 modulnak felelnek meg, és mindkét esetben 13,5 kWp számított névleges teljesítménynek felelnek meg. A végső sztring kialakítást ellenőrizni kell a modul adatlapján, a telephely minimális hőmérséklete és az inverter egyenfeszültség határértékei alapján.

2. A 65 dBA besorolás azt jelenti, hogy akusztikus burkolatra van szükség?

A mellékelt specifikáció 65 dBA maximális zajszintet ír elő. Az, hogy szükség van-e további akusztikus kezelésre, a telepítés helyétől, a helyiség akusztikájától, a működési berendezésektől és a vonatkozó zajkövetelményektől függ. Vegye figyelembe a telepítési környezetet, amikor a hajtást lakott épületben vagy zárt berendezési helyiségben helyezi el.

3. Egy hajtás több szivattyút is működtethet?

Az általános célú konfigurációt a teljes terheléshez és a támogatott szabályozási módhoz kell igazítani. Vektorvezérlési alkalmazások esetén ellenőrizze a megfelelő motorelrendezést a kézikönyvben. Running multiple motors from one drive requires the combined current to remain within the drive rating and each motor to have appropriate overload protection. Kövesse a gyártó utasításait a kiválasztott vezérlési módhoz.

4. Hogyan ellenőrizhető az aktuális áramforrás?

A közölt információ az U0-49 felügyeleti paramétert az ellátási mód jelzőjeként azonosítja, ahol a 0 a hálózati működést, az 1 pedig a szoláris működést jelenti. A paraméter Modbus RTU-n keresztül olvasható, ahol ez támogatott. A távfelügyeleti rendszerbe való integrálása előtt erősítse meg a regiszter meghatározását és a kommunikációs beállításokat a vonatkozó kézikönyv alapján.

5. Milyen rutin karbantartás szükséges?

Keep the heatsink and cooling fan clear of dust, inspect terminals and wiring connections according to the maintenance schedule, and monitor ambient temperature and ventilation. A felsorolt ​​üzemi hőmérséklet-tartomány -10°C és 50°C között van, 40°C feletti leértékeléssel. A mellékelt magassági útmutató 1000 m feletti leértékelést is megad. Kövesse a pontos modell utasításait az ellenőrzési időközökre és a karbantartási eljárásokra vonatkozóan.

6. Ez az inverter napelemes szivattyúzásra korlátozódik?

Nem. A mellékelt PC10 sorozat információi felsorolják a szoláris szivattyú üzemmódot és az általános célú inverter üzemmódot. Solar pump operation includes MPPT and the documented pumping-related protection functions, while general-purpose operation supports SVC or V/F motor control, PID and Modbus RTU. A P8-00 paraméter az üzemmódválasztó paraméterként van azonosítva. Erősítse meg a megengedett beállítást és módváltási eljárást a modellspecifikus kézikönyvben.
