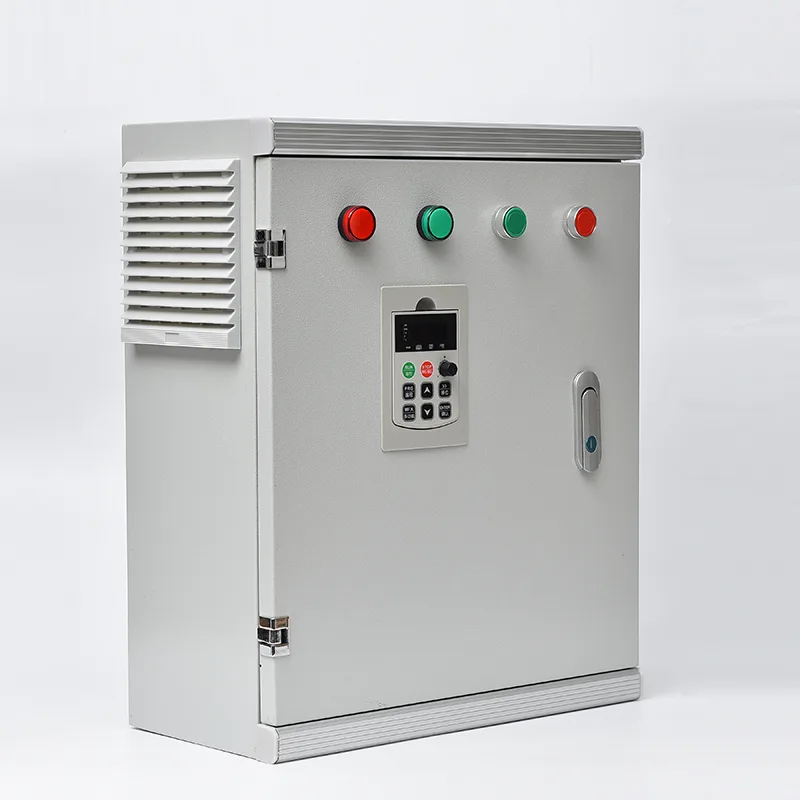

A vezérlődoboz egy PLC-t vagy dedikált öntözésvezérlőt, megszakítókat, szivattyú-kontaktorokat vagy VFD-ket, szelepkimeneti csatlakozókat, vezérlőtranszformátort és túlfeszültség-védelmet tartalmaz egyetlen falra vagy padlóra szerelhető házban. Bemeneteket fogad talajnedvesség-érzékelőktől, esőmérőktől, hőmérséklet- és páratartalom-érzékelőktől, áramlásmérőktől és nyomástávadóktól, majd programozott öntözési ütemtervet hajt végre konfigurálható zónákban – típustól függően jellemzően 4-120 mágnesszelep – akár egymás után, akár átfedő csoportokban. A szivattyú indítási logikája biztosítja, hogy a fő szivattyú vagy a nyomásfokozó szivattyú bekapcsoljon, mielőtt bármelyik szelep kinyílik, és leáll, miután az összes szelep bezárult, megakadályozva ezzel a szárazonfutást és a nyomáslökéseket. Az integrált 4G/LoRa/Wi-Fi kommunikációs modul valós idejű szántóföldi adatokat és üzemállapotot továbbít egy felhőplatformra, ahol a termelők megtekinthetik az öntözési előzményeket, módosíthatják az ütemezéseket, és hibariasztásokat kaphatnak okostelefonos alkalmazáson vagy webes műszerfalon keresztül. Opcióként elérhető a többcsatornás trágyázás szabályozás, amely lehetővé teszi a folyékony műtrágya vagy sav precíz adagolását konfigurálható befecskendező szivattyúkon keresztül a cél EC és pH értékek alapján. A ház horganyzott vagy rozsdamentes acélból készül, időjárásálló porszórt bevonattal, IP55 vagy magasabb besorolású kültéri telepítéshez. A napelemes kompatibilitás akkumulátoros tartalékkal elérhető a hálózaton kívüli helyszíneken, míg a szabványos AC modellek 110 V-tól 415 V-ig terjedő egyfázisú vagy háromfázisú tápellátást biztosítanak.
A kis kertészeti alagutaktól a hatalmas gyümölcsöskert-műveletekig a Smart Irrigation Control Box a kézi öntözést és a találgatásokat automatizált, érzékelők által vezérelt vízgazdálkodással helyettesíti, amely arra reagál, hogy a növénynek valójában mire van szüksége.
A nagyméretű szántóföldi növények, gyümölcsösök és szőlőültetvények számára előnyös a többzónás automatizált öntözés, amely több tucat mágnesszelepet kezel az ingatlanon. A vezérlő egyenként sorba rendezi a zónákat, hogy fenntartsa a stabil rendszernyomást, miközben vizet szállít a talajnedvesség küszöbértékeinek, a termésnövekedési szakasznak és a helyi evapotranszspirációs adatoknak megfelelően. Az áramlásmérő integráció valós idejű megerősítést biztosít arról, hogy minden öntözési ciklus a kívánt mennyiséget szállította, azonnal jelzi az eltömődéseket vagy csőtöréseket.
Az üvegházhatású környezet megköveteli a víz és a tápanyagok pontos szabályozását egy szűk termőhelyen. A vezérlődoboz környezeti érzékelőkkel (hőmérséklet, páratartalom, fényintenzitás és talajnedvesség) integrálható, hogy az öntözést a növényi igények alapján indítsa el, nem pedig a rögzített időzítők alapján. A többcsatornás műtrágyainjektorok zárt hurkú EC/pH szabályozás mellett adagolják a folyékony műtrágyát és a pH-beállítókat, így biztosítva, hogy minden növény a pontos tápanyagreceptet a megfelelő koncentrációban kapja meg. A távoli hozzáférés lehetővé teszi a termelők számára, hogy egyetlen okostelefonról több üvegházi öblöt is megfigyeljenek.
Az önkormányzati hatóságok által üzemeltetett parkok, sportpályák, golfpályák és útmenti tereprendezés megbízható, programozható öntözést igényel a szétszórt területeken. A vezérlődoboz több mágnesszelep állomást kezel időalapú vagy érzékelő által kiváltott ütemezés szerint, az esőérzékelő bemenettel nedves időben automatikusan felfüggeszti az öntözést a vízpazarlás elkerülése érdekében. A 4G-kapcsolat lehetővé teszi a központosított felügyeletet a városi üzemeltetési központból, csökkentve a karbantartó személyzet szükségességét az egyes helyszíneken.
Sok mezőgazdasági területen hiányzik a megbízható hálózati áram. A vezérlődoboz konfigurálható napelemsorral, akkumulátorral és kis teljesítményű DC reteszelő mágnesszelep-kimenetekkel a teljesen autonóm hálózaton kívüli működés érdekében. A vezérlő kezeli a szivattyú indítását (napenergiával működő fúrólyukról vagy tartályról), a zónás szelepsorrendet és az adatátvitelt – mindezt a helyszíni fotovoltaikus rendszer táplálja.
A konténerfaiskolák, bogyósültetvények és vágott virágos üzemek gyakran öntöznek kis zónákat különböző növényfajtákkal, amelyek mindegyike eltérő öntözési rendszert igényel. A vezérlődoboz támogatja a programozott ütemezéseket zónánként független kezdési időkkel, futási időtartamokkal és tápanyag-receptekkel. A talajnedvesség-alapú felülbírálás megakadályozza az érzékeny növények túlöntözését, míg a fagyvédelmi locsolóberendezések a hőmérséklet-érzékelő küszöbértékei által kiválthatók.
Azokban a régiókban, ahol a vizet mennyiség vagy idő alapján osztják ki az egyes termelők számára, a vezérlődoboz támogatja az IC-kártyás vagy RFID felhasználói hitelesítést a mezőgazdasági vízméréshez. Minden felhasználó fogyasztása naplózásra kerül és feltöltésre kerül a felügyeleti platformra, lehetővé téve a díjalapú vízelosztást, az éves kitárolási korlátokat, valamint a kvóta túllépése esetén a szivattyú automatikus leállítását.
A Smart Irrigation Control Box egyesíti a PLC-alapú szekvenálást, a több érzékelős bemeneti feldolgozást és az ipari szintű energiagazdálkodást egyetlen, gyárilag tesztelt házban, megbízható, felügyelet nélküli öntözési automatizálást biztosítva különféle terepi körülmények között.
A vezérlődoboz egy ipari PLC vagy dedikált öntözésvezérlő köré épül, konfigurálható I/O-val. A vezérlő öntözőprogramokat hajt végre, amelyek meghatározzák, hogy mely zónák aktiválódjanak, milyen sorrendben, mennyi ideig és milyen indítási feltételek mellett. Az ütemezési lehetőségek közé tartozik az időalapú (meghatározott napok és időpontok), az érzékelőalapú (talajnedvesség-küszöbérték, esőérzékelés) és az intervallum alapú (N óránként vagy naponként). A vezérlő a szivattyú indítási logikáját is kezeli: a fő szivattyú reléje zár, mielőtt az első szelep mágnesszelep bekapcsol, és zárva marad az utolsó szelep bezárásáig, valamint egy konfigurálható ráfutási időszak a fővezeték öblítésére. Ez a sorrend megakadályozza, hogy a szelep kinyíljon a száraz szivattyú ellen, kiküszöböli a vízkalapácsot a hirtelen indításokból és leállásokból, és megvédi a szivattyút a holtfejű működéstől. A többzónás működéshez az állítható zónák közötti késleltetés lehetővé teszi a rendszer nyomásának stabilizálását a szelepváltások között.
A vezérlődoboz számos terepi érzékelő bemenetet fogad: analóg 4–20 mA vagy 0–10 V jeleket talajnedvesség-szondáktól, nyomástávadóktól és áramlásmérőktől; digitális impulzusbemenetek áramlásmérőkről és esőmérőkről; digitális be/ki bemenetek úszókapcsolókról és nyomáskapcsolókról; és RS485 Modbus RTU adatok nedvességet, hőmérsékletet és elektromos vezetőképességet mérő többparaméteres talajérzékelőktől. A vezérlő folyamatosan ellenőrzi az összes bemenetet, összehasonlítva a leolvasásokat a felhasználó által meghatározott küszöbértékekkel. Ha a talaj nedvességtartalma a cél alá esik, öntözés indul. Ha csapadékot észlel, a tervezett öntözést felfüggesztik. Ha az áramlási sebesség eltér a várt tartománytól, csőtörés vagy blokkolt emitter riasztás generálódik. Minden érzékelő adat időbélyeggel van ellátva, és naplózásra kerül a trendelemzés céljából.
A szelepek kimenetei általában 24 V AC vagy 12 V DC, kompatibilisek a szabványos öntöző mágnesszelepekkel. A kimeneti konfiguráció támogatja mind a váltakozó áramú reteszelő mágnesszelepeket (pillanatnyi impulzus a nyitáshoz/záráshoz), mind az egyenáramú reteszelő mágnesszelepeket az alacsony fogyasztású hálózaton kívüli alkalmazásokhoz. A szivattyú kimenetei a szivattyú motor kontaktor tekercséhez vagy a VFD indítási parancshoz névleges reléérintkezők. Változtatható fordulatszámú szivattyúkat használó telephelyeken a 4–20 mA vagy 0–10 V analóg kimenet biztosítja a fordulatszám-referenciát egy VFD-hez a rendszer nyomása vagy áramlási igénye alapján. Minden kimenet külön-külön biztosítékkal van ellátva, és optikailag le van választva a vezérlőtől, hogy a terepi kábelezési hibák ne károsítsák a processzort.
A vezérlődoboz a helyszín infrastruktúrájától függően 4G mobil modemet, LoRa modult, Wi-Fi interfészt vagy Ethernet portot tartalmaz. Az adatok továbbítása felhőplatformra MQTT vagy HTTP protokoll használatával történik. A platform webes műszerfalat és okostelefon-alkalmazást (iOS és Android) biztosít az összes csatlakoztatott érzékelő és kimenet valós idejű megfigyeléséhez, távoli ütemezéshez, az egyes szelepek vagy szivattyúk kézi felülbírálásához, riasztási értesítéshez push üzenettel vagy SMS-ben, valamint a talaj nedvességtartalmának, áramlásának, nyomásának és öntözési eseményeinek történeti adatainak ábrázolásához. Meglévő SCADA rendszerrel rendelkező telephelyeken a vezérlő támogatja a Modbus RTU over RS485 vagy Modbus TCP protokollt, így az összes I/O pontot és konfigurációs paramétert felfedve a felhőréteg nélküli közvetlen integráció érdekében.
Ha az opcionális fertigációs modult is tartalmazza, a vezérlődoboz egy-négy befecskendező csatornát kezel, mindegyik külön adagolószivattyúval vagy Venturi befecskendezővel. A vezérlő figyeli az öntözés fővezeték áramlásmérőjét, hogy a kívánt műtrágyaarány alapján kiszámítsa a szükséges befecskendezési mennyiséget, majd modulálja az adagolószivattyút az alapjel fenntartása érdekében. Az EC/pH-szabályozású konfigurációkban az öntözés fővezetékén vagy a visszatérő vezetéken lévő érzékelők visszajelzést adnak, a vezérlő pedig a PID hurkon keresztül állítja be a befecskendezési sebességet, hogy a tápanyagkoncentrációt és a pH-t meghatározott sávokon belül tartsa. A keverőberendezés vezérlőkimenetei a műtrágyakészlet-tartályokat keverve tartják.
A szabványos vezérlődoboz egyfázisú, 110–240 VAC vagy háromfázisú, 380–415 VAC hálózatról működik. Egy vezérlőtranszformátor 24 VAC/VDC feszültséget biztosít a vezérlő és a szelep kimenetei számára. A hálózaton kívüli konfigurációk egy MPPT napelemes töltésvezérlőt, egy PV-tömböt (általában 300 W és 1000 W között) és egy mélyciklusú akkumulátortelepet (12 V vagy 24 V) tartalmaznak. A vezérlő figyeli az akkumulátor töltöttségi állapotát, és csökkentheti a nem kritikus terhelést vagy elhalaszthatja az ütemezett öntözést, ha az akkumulátor feszültsége a felhasználó által meghatározott alacsony fogyasztási küszöbértékre esik. Az egyenáramú reteszelő mágnesszelepek, amelyek csak a pillanatnyi nyitási/zárási impulzus alatt fogyasztanak áramot, szoláris telephelyekre vannak előírva, hogy minimalizálják az akkumulátorkapacitás-igényt.
A burkolat 1,5–2,0 mm-es horganyzott acéllemezből vagy 304-es rozsdamentes acélból készül, UV-álló porszórt bevonattal. A szabványos IP55-ös besorolás kültéri falra vagy az öntözött terület szélére történő oszlopra szerelhető. Árvízveszélyes vagy magas páratartalmú környezetekben az IP65 elérhető. A trópusi éghajlaton történő közvetlen napsugárzáshoz napernyőt javasolunk. A kábelbevezetés a ház alján található IP-besorolású nyomótömszelenceken keresztül történik. A belső szellőzés passzív, a légtelenítők kiegyenlítik a nyomást, miközben kizárják a nedvességet és a rovarokat. Az összes belső áramköri lap megfelelő bevonattal van ellátva, hogy megakadályozza a nedvesség és a mezőgazdasági vegyi gőzök okozta korróziót. A bejövő táp- és kommunikációs vonalak túlfeszültség-védelmi eszközei védenek a villámlás okozta tranziensekkel szemben. Az ajtókba zárható főleválasztó biztosítja a biztonságos karbantartási hozzáférést. A vezérlő az összes programot, ütemezést és naplózott adatot nem felejtő memóriában tárolja, biztosítva az adatvesztést az áramkimaradások során.
1. kérdés: Milyen típusú érzékelőkhöz csatlakozhat a vezérlődoboz?
A vezérlődoboz a következőket fogadja: talajnedvesség-érzékelők (tenziometrikus, kapacitív vagy TDR típusú 4-20 mA, 0-10 V vagy Modbus RS485 kimenettel), esőmérők (impulzus bemenet), áramlásmérők (impulzus vagy 4-20 mA), nyomástávadók (4-20 mA), hőmérséklet- és páratartalom-érzékelők áramlásmérőhöz (4-2 mA vagy Modbus 0 mA-hoz). tartályok és tározók, valamint az időjárási állomások adatai (a Modbuson keresztül külső meteorológiai állomásról vagy felhő API-ról). Mérnökeink a projektspecifikáció során megerősítik az érzékelők kompatibilitását.
Q2: Hány öntözési zónát tud kezelni egy vezérlődoboz?
A szabványos konfigurációk 4-24 vezetékes zónát támogatnak. A bővítőmodulok lehetővé teszik a 48, 72 vagy több zónára való skálázást. Nagyon nagy telepítéseknél a LoRa-n keresztül kommunikáló vezeték nélküli távoli terminálegységek további szelepcsoportokat vezérelhetnek a fő vezérlődoboztól akár több kilométerre is, lehetővé téve több száz zóna központi kezelését az ingatlanon keresztül.
Q3: Működhet a vezérlődoboz hálózati áram nélkül?
Igen. Hálózaton kívüli konfiguráció is elérhető integrált MPPT napelemes töltésvezérlővel, PV panelekkel és mélyciklusú akkumulátortárolóval. DC reteszelő mágnesszelepeket használnak az energiafogyasztás minimalizálására. A vezérlő figyeli az akkumulátor állapotát, és elhalasztja a nem kritikus műveleteket, ha a feszültség alacsony fogyasztási küszöbértékre esik. Ezt a konfigurációt széles körben használják távoli farmokon és legelőkön, ahol a hálózati áramellátás gazdaságtalan.
4. kérdés: Vezérelhetem az öntözőrendszert az okostelefonomról?
Igen. A vezérlődoboz 4G-n, Wi-Fi-n vagy Etherneten keresztül továbbítja az adatokat egy felhőplatformra. Megtekintheti valós idejű talajnedvességet, áramlási adatokat és szelepállapotot; távolról indítsa el vagy állítsa le az öntözést; módosítsa a menetrendeket és a küszöbértékeket; és riasztási értesítéseket kaphat push-üzenetben vagy SMS-ben – mindezt a kísérő okostelefon-alkalmazásból vagy a webes irányítópultból.
Q5: Hogyan kezeli a vezérlő a szivattyú védelmét?
A vezérlő a szivattyú elindítását, mielőtt bármelyik szelep nyit, és a szivattyút leállítja, miután az összes szelep bezárult, megakadályozva a holtfej működését. Ha az áramlásmérő azt észleli, hogy a szivattyú működése ellenére nincs áramlás, szárazonfutás riasztást generál, és a szivattyú leáll. A nyomásérzékelő bemenete magas és alacsony nyomású kioldás elleni védelmet tesz lehetővé. A szivattyú kimenete kapcsolódhat lágyindítóhoz vagy VFD-hez nagyobb motorok esetén.
6. kérdés: Mi történik az öntözéssel, ha megszakad a kommunikáció?
A vezérlő az összes programot és ütemezést a helyi nem felejtő memóriában tárolja. Ha megszakad a kommunikáció a felhőplatformmal, a vezérlő továbbra is önállóan hajtja végre a programozott ütemezést a belső valós idejű órájával. Az érzékelő alapú indítási feltételek (talajnedvesség, csapadékmérő) is tovább működnek. Amikor a kommunikáció helyreáll, a pufferelt adatok szinkronizálódnak a felhővel.
7. kérdés: Egy vezérlődoboz kezelheti az öntözést és a trágyázást is?
Igen. Az opcionális fertigációs modul egy-négy befecskendező csatornát kezel dedikált szivattyú vagy Venturi vezérléssel. Az adagolás alapulhat időn, áramlásarányos befecskendezésen vagy zárt hurkú EC/pH szabályozáson, az öntözés fővezetékén lévő érzékelők visszacsatolása segítségével. A keverő kimenetek felfüggesztve tartják a műtrágyakészlet tartályait.
Q8: Milyen karbantartást igényel a vezérlődoboz?
A rutinszerű karbantartás minimális: a burkolat és az ajtótömítés havi szemrevételezéses ellenőrzése, a tápfeszültség lezárások tömítettségének negyedéves ellenőrzése, valamint az összes szelepkimenet és érzékelő bemenet éves működési tesztelése. Napelemes rendszer telepítése esetén negyedévente ellenőrizni kell az akkumulátor érintkezőit és az elektrolitszintet (elárasztott akkumulátorok esetén). Magának a vezérlőnek nincsenek mozgó alkatrészei, és nincs szükség ütemezett cserére.
Egy dél-európai gyümölcstermesztő vállalkozás 180 hektár csonthéjas és citrusültetvényt kezelt hullámos terepen. Az öntözést több fúrólyukból és egy közös tározóból vonták ki, amelyeket a fővezetékek hálózatán keresztül körülbelül 90, az egyes gyümölcsösblokkokat kiszolgáló mágnesszelep-klaszterhez osztottak el. A művelet során az öntözést rögzített ütemterv szerint, kézzel irányították a terepmunkások, akik éjjel-nappal a blokkok között autóztak a szelepek nyitására és zárására.
A szelep kézi működtetése munkaigényes és pontatlan volt. Az öntözőgépek ugyanazt az üzemidőt alkalmazták, függetlenül a tömbök közötti talajnedvesség-ingadozástól, ami túlöntözéshez vezetett az agyagdomináns zónákban és alulöntözéshez a homokos gerinceken. A nyári csúcsidőszakban a csapat küzdött, hogy 24 órán belül teljesítsen minden tervezett sorozatot. A szivattyú indítása gyakran nem volt összehangolva a szelephelyzetekkel – a szelepeket a szivattyú futása előtt kinyitották, ami légzsilipeket és vízkalapácsot okozott, amely megrongálta a fővezeték szerelvényeit. A farm fúrólyuk szivattyúi a műszak végén a zárt szelepek ellen is futottak, kioldva a túlterhelést. A műtrágya befecskendezését külön kézi Venturi rendszer kezelte, a blokkonkénti kijuttatási mennyiségek rögzítése nélkül.
A termelő egyetlen integrált vezérlőrendszert szeretett volna, amely képes kezelni az összes szelepet, szivattyút és a trágyázást, távolról felügyelni, és az öntözési munkát felügyeleti szerepkörre csökkenteni.
A farm blokk elrendezése központosított architektúrát javasolt: egy fő vezérlődoboz a szivattyúkamrában, amely az összes szivattyúindítást és a fővezeték nyomását kezeli, a LoRa vezeték nélküli távoli terminálegységekkel minden műholdas szelepcsoporton, amelyek vissza kommunikálnak a fő vezérlővel. Ezzel elkerülték a vezérlőkábelek árokvezetését a gyümölcsösben.
A vezérlődoboz hat szivattyú kimeneti csatornával (négy fúrólyuk, két nyomásfokozó szivattyú), egy nyomástávadó bemenettel a fővezetéken, áramlásmérő bemenetekkel minden egyes szivattyú nyomóoldalán a szárazonfutás elleni védelem és az összesített áramláskövetés érdekében, valamint 90 vezeték nélküli szelepkimenettel lett kialakítva a műholdas RTU-kon keresztül. Talajnedvesség-ellenőrző hálózat került kiépítésre – hat többmélységű kapacitásszonda reprezentatív talajzónákban –, amely Modbus RS485-ön keresztül csatlakozik a vezérlőhöz.
A trágyázást három adagolócsatornán keresztül integrálták, mindegyik változó sebességű befecskendező szivattyúval, amelyet áramlásarányos logika vezérel. A vezérlő figyelte a fővezeték áramlásmérőjét és beállította a befecskendezési sebességet, hogy fenntartsa a műtrágya célkoncentrációját, függetlenül attól, hogy melyik blokkokat öntözik.
A programozást gyümölcsös tömbök szerint strukturálták, a talajnedvesség küszöbértékei határozták meg, hogy az egyes blokkokra ütemezett öntözési ciklus folytatódik-e. A csapadékmérő bemenet 5 mm csapadék után automatikusan felfüggesztette az összes tervezett öntözést 24 órára. Az összes adatot 4G-n keresztül továbbították a felhőplatformra, így a farmvezető egyetlen irányítópultot kapott a teljes művelethez.
Két elsődleges intelligens öntözésvezérlő dobozt telepítettek a két fő szivattyúházba, 16 LoRa vezeték nélküli RTU-val a gyümölcsösben. A rendszer hat szivattyút, 90 öntözőszelepet és három tápcsatornát vezérelt. Az áramellátás a szivattyúházakban volt hálózatról; Az RTU-k napenergiával működtek belső akkumulátorokkal. A telepítést és az üzembe helyezést a betakarítási időszakon kívül négy hét alatt fejezték be, a gazdaság meglévő mágnesszelepeit és szivattyú-kontaktorait megtartva.
● Az öntözési munkaerő négyfős helyszíni csapatról egy felügyelőre csökkent, aki a felhő irányítópultját figyeli és alkalmanként helyszíni ellenőrzéseket végez.
● A vízfogyasztás körülbelül 28%-kal csökkent az első teljes szezonban, ami a talajnedvesség-alapú blokkütemezésnek köszönhető, amely kiküszöbölte a szükségtelen öntözést nehezebb talajokon.
● A szivattyúkkal kapcsolatos karbantartási igények jelentősen visszaestek: az áramlásalapú védelem kiküszöbölte a szárazonfutási leállásokat, és az összehangolt szivattyú-szelep-sorrenddel megszűnt a vízkalapács által okozott sérülés a fővezeték szerelvényeiben.
● A műtrágya-felhasználást 15%-kal csökkentették az áramlásarányos befecskendezéssel, így a blokkonkénti kijuttatási rekordok mostantól automatikusan naplózásra kerülnek a megfelelőség és agronómiai felülvizsgálat céljából.
● A farmvezető arról számolt be, hogy az öntözőrendszer teljes állapotának okostelefonon való megtekintésének lehetősége – különösen munkaidőn kívül és hétvégén – jelentős működési előnyt jelent.
