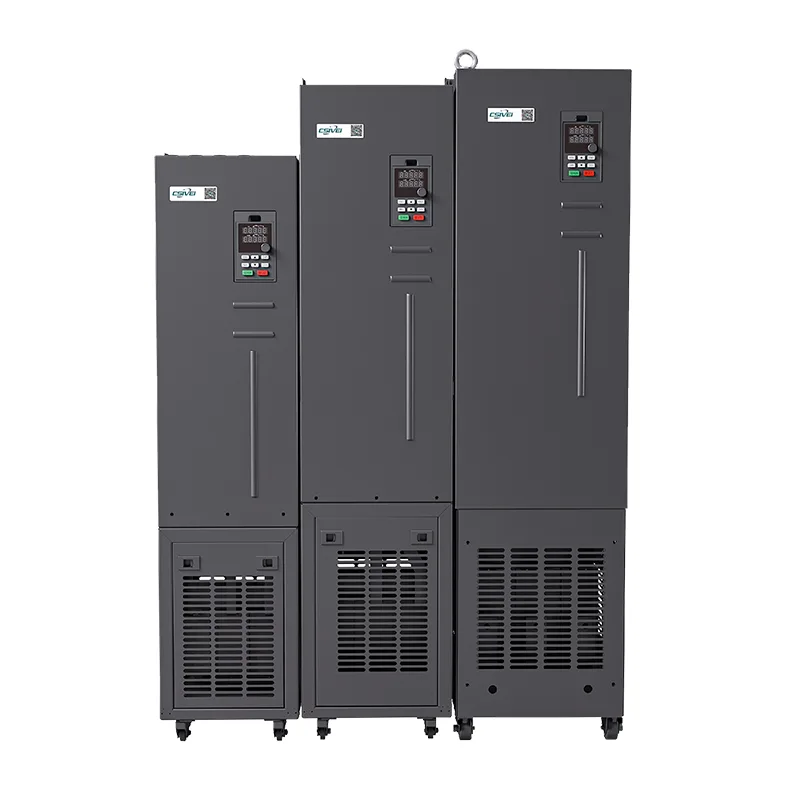

450 kW-os állandó nyomatékú, változtatható frekvenciájú hajtás

Professzionális kínai gyártóként a CSIVEI kiváló minőségű, 450 kW-os állandó nyomatékú, változó frekvenciájú hajtást szeretne kínálni, amely a végső megoldás az ultranagy teljesítményű motorvezérléshez. Mega szivattyúkhoz, gázkompresszorokhoz, bányászati ​​üzemekhez, tengeri meghajtáshoz és nagy alagút-szellőztető ventilátorokhoz tervezett meghajtó kivételes megbízhatóságot és hatékonyságot biztosít. Fejlett zárt hurkú vektorvezérléssel kódoló visszacsatolással, beépített harmonikus szűrőkkel, redundáns hűtéssel és moduláris felépítéssel az egyszerű karbantartás érdekében. Az IP21/IP54 tokozási opciók és a konform bevonatú PCB-k biztosítják a működést a legzordabb ipari környezetben is. A kiterjedt kommunikációs képességek (Profinet, EtherCAT, Modbus TCP) lehetővé teszik az Ipar 4.0 rendszerekbe való teljes integrációt.

Alapvető paraméterek és specifikációk

Alkalmazható forgatókönyvek

A csivei CSIVEI 450 kW-os állandó nyomatékú, változtatható frekvenciájú hajtását széles körben alkalmazzák a fűtési, szellőzési és légkondicionálási rendszerekben. Kereskedelmi épületekben és ipari létesítményekben a ventilátorok és szivattyúk gyakran rögzített fordulatszámon működnek, függetlenül a tényleges hőterheléstől, ami jelentős energiapazarláshoz vezet. A 450 kW-os állandó nyomatékú változtatható frekvenciájú hajtás integrálásával a létesítményvezetők a valós idejű hőmérséklet- és nyomásérzékelők hatására módosíthatják a motor fordulatszámát. Ezzel nemcsak az áramfogyasztást éri el jelentős csökkenés, hanem minimálisra csökkenti a csatornákon és a csöveken nehezedő mechanikai igénybevételt is. Elkötelezett kínai gyártóként a csivei biztosítja, hogy a 450 kW-os állandó nyomatékú változtatható frekvenciájú hajtás megbízható és költséghatékony módszert nyújtson a beltéri klímaszabályozás optimalizálására és a zöld építési szabványok teljesítésére.

Ttermék jellemzők

Ipari minőségű tartósság– Az IP21/IP54 burkolatok és a konform bevonatú PCB-k ellenállnak a pornak, a nedvességnek és a korrozív környezetnek. Bányászati, tengeri és sivatagi műveletekhez készült.

Precíziós vektorvezérlés– A zárt hurkú kódoló visszacsatolása 0,5 Hz/150%-os indítónyomatékot, 1:100 fordulatszám-tartományt és ±0,5%-os stabilitási pontosságot biztosít. Sima, érzékeny és megbízható változó terhelés mellett.

Energiahatékonyság– Az automatikus feszültségszabályozás (AVR) és az adaptív V/F görbék minimalizálják a kWh-fogyasztást. A tipikus hatásfok névleges terhelés mellett meghaladja a 95%-ot, ami közvetlenül csökkenti az üzemeltetési költségeket.

Intelligens integráció– A Profinet, az EtherCAT és a Modbus TCP natív támogatása zökkenőmentes Ipar 4.0 csatlakozást tesz lehetővé. Valós idejű adatok, távdiagnosztika és prediktív karbantartás be vannak építve.

Robusztus túlterhelési kapacitás– 150%-ban kezelhető 60 másodpercnél, 170%-ban 12 másodpercnél és 190%-ban 1,5 másodpercnél. A nyomatékkorlátozás megakadályozza a kellemetlen kioldást – a termelést a csúcsterheléseken is tovább futja.

Alacsony karbantartást igénylő kialakítás– A moduláris felépítés leegyszerűsíti a szervizelést. A redundáns hűtés folyamatos működést biztosít még magas környezeti feltételek mellett is. Az állásidő minimálisra csökken.

GYIK

Q1: Megengedett-e kimeneti mágneskapcsoló a hajtás és a motor között?

V: Igen, de csak az elszigeteltség miatt. Ne nyissa vagy zárja a mágneskapcsolót, amíg a hajtás feszültséget ad ki. Reteszelje a vezérlőrendszert, hogy megakadályozza a kimenetet a kontaktor kapcsolása előtt, hogy elkerülje a túláram kioldását vagy a károsodást.

2. kérdés: Működhet ez a meghajtó egyfázisú bemeneten?

V: Nem. A szabványos modell háromfázisú 380 V–440 V AC bemenetet igényel. Az egyfázisú működés nem támogatott, hacsak nincs külső fázisátalakító felszerelve.

3. kérdés: Milyen földzárlat elleni védelmet kínál a hajtás?

V: A hajtás elektronikus földzárlat-érzékelést tartalmaz, amely figyeli a kimeneti fázisáram egyensúlyát. Ha a kiegyensúlyozatlanság meghalad egy előre beállított küszöbértéket, a hajtás azonnal leold, hogy megvédje a hajtást és a motort a szigetelési hibáktól.

4. kérdés: Mire használják az egyenáramú fékezési funkciót?

V: Az egyenáramú fékezés egyenáramot fecskendez a motor állórészébe, hogy álló mágneses teret hozzon létre, mechanikus fékek nélkül tartó nyomatékot vagy gyors leállítást biztosítva. Alkalmazásának megfelelően konfigurálhatja a fékáramot, az időtartamot és az aktiválási gyakoriságot.

5. kérdés: Mi a jellemző hatásfok névleges terhelés mellett?

V: A hatásfok jellemzően 95% feletti névleges terhelés mellett. A tényleges érték a vivőfrekvenciától, a terhelési szinttől és a bemeneti feszültségtől függ. A magasabb vivőfrekvenciák csökkentik a motorzajt, de növelik a veszteségeket; Az alacsonyabb frekvenciák javítják a hőteljesítményt.
