A CSIVEI gyár minőségi, kettős pisztolyos elektromos autós töltőállomása pisztolyonként 7 kW-tól 22 kW-ig terjedő teljesítményre tervezve, közvetlenül két szomszédos parkolóhelyet szolgál ki egyetlen alvázról, felére csökkentve a parkolósoronként szükséges falegységek számát.
Az integrált dinamikus terheléskezelés automatikusan előnyben részesíti az egyik autót, ha egyedül van, és egyenletesen osztja meg a kapacitást, amikor mindkettő töltődik.
Mindegyik pisztoly független töltőpontként működik saját energiamérővel, RFID-olvasóval és OCPP 1.6J háttérazonosítóval, lehetővé téve a rekeszenként külön számlázást és hozzáférés-szabályozást.
Az IP55-ös besorolású, porszórt acélház –30°C és +55°C között ellenáll a kültéri körülményeknek, a megfelelő bevonatú elektronikával nedves vagy poros környezetben. Két 5 méteres Type 2 kábel dedikált oldalsó tokkal tartja a csatlakozókat rendben és a talajtól távol. Átfogó elektromos biztonság – beleértve az A típusú + 6 mA egyenáramra érzékeny maradékáram-védelmet, a túláram- és a túlfeszültség-védelmet – függetlenül minden kimenetre vonatkozik.
Megfelelő falak nélküli helyeken az opcionális talapzatoszlop lehetővé teszi, hogy ugyanazt az egységet vékony, szabadon álló töltőként telepítse, egységesítve a termékspecifikációkat bármely helyszínen.
Amikor a fal és a padló minden négyzetmétere számít, a Dual-Gun elektromos autós töltőállomás megduplázza a töltési kapacitást egyetlen rögzítési pontról. Logikus választás a párosított parkolóhelyekhez, ahol optimalizálni kell a helyet, az elektromos kapacitást és a költségvetést.
A közös mélygarázsban vagy fedett parkolóban a két szomszédos öblös lakók megoszthatnak egy kétágyas töltőt, amely egy központi oszlopra vagy oldalfalra van szerelve. Minden felhasználónak van egy dedikált fegyvere a személyes RFID-kártyájához és számlázási fiókjához. Az épület maximális elektromos lefedettséget ér el minimális elektromos futásból, míg a dinamikus terheléselosztás biztonságosan az épület kínálati határain belül tartja a teljes keresletet.
A munkáltatók töltőnként két alkalmazott járművét tudják kiszolgálni, így drámai módon csökkentik a falra szerelhető egységek számát a parkolók peremén. A személyzet a teljes munkanapra csatlakoztatható, és a töltő intelligensen osztja meg az energiát. Az OCPP platform lehetővé teszi a vállalat számára, hogy ingyenes szolgáltatásként vagy felhasználónkénti számlázásként kínáljon díjat, mindezt távolról kezelve.
Szállodák, bevásárlóközpontok és edzőtermek két megjelölt öbölben biztosíthatják a vendégek töltését egyetlen falra szerelt egységről a bejárat közelében vagy a parkoló fedélzetének fala mentén. A tiszta, kompakt telepítés több helyet hagy a falon a táblák vagy a gyalogosok számára. A vendégek QR-kóddal vagy szállodai kulcskártyával kezdik a munkamenetet, és minden egyes zónát külön-külön számláznak.
A falakkal vagy szerkezeti oszlopokkal rendelkező depóba visszatérő kis flották – például szállítókocsik vagy autómegosztó kocsik – kétágyús fali töltőt használhatnak egységenként két jármű kiszolgálására. A háttérrendszeren keresztüli ütemezett töltés a munkameneteket a flotta éjszaka folyamán eltolja, csökkentve a csúcsterhelést. Az egyszerű fali rögzítés elkerüli a botlásveszélyt és a rendetlenséget a jármű mozgási területein.
A falak nélküli felszíni telkeknél az opcionális talapzatkészlet lehetővé teszi, hogy azonos, kétpisztolyos töltőket helyezzenek el vékony oszlopokon a rekeszpárok között. Egyetlen projektben használhatók falra szerelhető egységek az épület szélei mentén és talapzatú egységek nyitott sorokban, mindezt egyetlen egységes töltőcsaládként kezelve. Ez csökkenti a beszerzés bonyolultságát és a pótalkatrészek sokféleségét.
A minőségi Dual-Gun elektromos autós töltőállomás két független, teljesen mért töltési pontot integrál egyetlen kompakt alvázba, amelyeket hatékony telepítésre és hosszú távú megbízhatóságra terveztek.
Egy fedélzeti vezérlő figyeli a rendelkezésre álló teljes hálózati kapacitást és mindkét csatlakoztatott jármű valós idejű igényét. Mindegyik pisztoly megfelel az IEC 61851-1 3. módozatának, független Control Pilot kommunikációval. Amikor mindkét autó töltődik, a rendszer dinamikusan osztja fel a névleges áramot – például egy 32A-es háromfázisú tápegység 11 kW-ot ad le fegyverenként egyszerre. Ha csak egy jármű van csatlakoztatva, a teljes 22 kW (vagy 7 kW, modelltől függően) erre az egyetlen kimenetre irányul. A statikus felosztás vagy prioritás alapú kiosztás a háttérrendszeren keresztül is konfigurálható.
Minden töltőaljzat rendelkezik saját MID-tanúsítvánnyal rendelkező energiamérővel (opcionális) és ISO 14443 RFID olvasóval. Ez azt jelenti, hogy két felhasználó egymástól függetlenül, interferencia nélkül hitelesítheti, elindíthatja és fizetheti a töltést. A vezérlőpanel minden fegyvert külön OCPP töltési pontként kezel, amely rekeszenkénti tranzakciónaplókat, távoli indítást/leállítást és hibadiagnosztikát biztosít.
Minden kimenet egy dedikált A típusú hibaáram-védőeszközzel plusz 6 mA egyenáram-érzékeny védelemmel rendelkezik az IEC 62955 szerint, amely biztonságos leválasztást biztosít még egyenletes egyenáramú földzárlat esetén is. A túláram-, túlfeszültség- és túlfeszültség-védelem megkettőződik minden fegyvernél. Ha az egyik oldalon hiba lép fel, csak az a munkamenet fejeződik be; a másik érintetlenül folytatódik. A zárható előlapi vészleállító mechanikusan leválasztja mindkét kimenetet egyidejűleg.
A burkolat galvanizált acélból készül, UV-stabil porszórt bevonattal, IP55 és IK10 besorolású. Biztonságosan rögzíthető betonra, téglára vagy szerkezeti acélra egy többpontos tartó segítségével, amelyet úgy terveztek, hogy a súlyt a fal közelében tartsa. Az egység -30°C és +55°C között működik. A belső elektronika megfelelő bevonattal van ellátva, és a szűrt szellőző kialakítás megakadályozza a por bejutását, miközben lehetővé teszi a hőelvezetést.
A pisztolyonként jól látható LED állapotgyűrű azonnali vizuális megerősítést ad a vezetőnek. A csatlakozási lehetőségek közé tartozik a Wi-Fi, az Ethernet és a 4G, az OCPP 1.6J/2.0.1 támogatással. A helyi offline gyorsítótárazás biztosítja, hogy a tranzakciós adatok ne vesszenek el. A rendszer támogatja az intelligens töltési ütemterveket, a Modbus RTU/TCP-n keresztüli szoláris önfogyasztás-integrációt, valamint a dinamikus terheléskezelést egy helyszínen több töltőn keresztül.
Mindegyik fegyverhez tartozik egy 5 méteres 2-es típusú lekötött kábel (1-es típus elérhető) ergonomikus csatlakozóval. A független oldalsó tokok mindkét kábelt távol tartják a padlótól, amikor nem használják, csökkentve ezzel a kopás és a botlás veszélyét. A tok elhelyezése a kábeleket tisztán elvezeti a járműajtóktól.

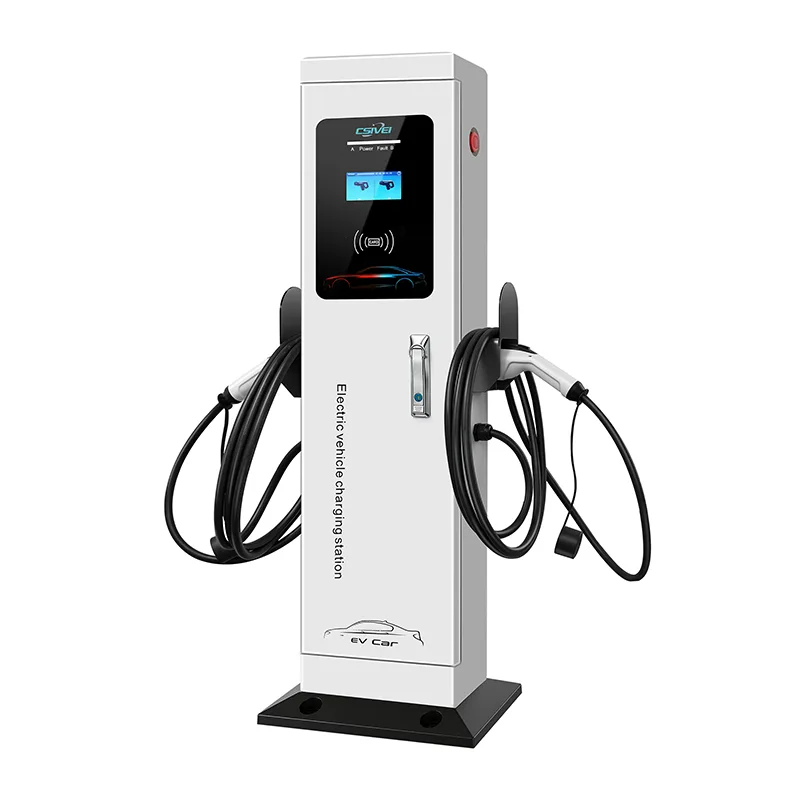

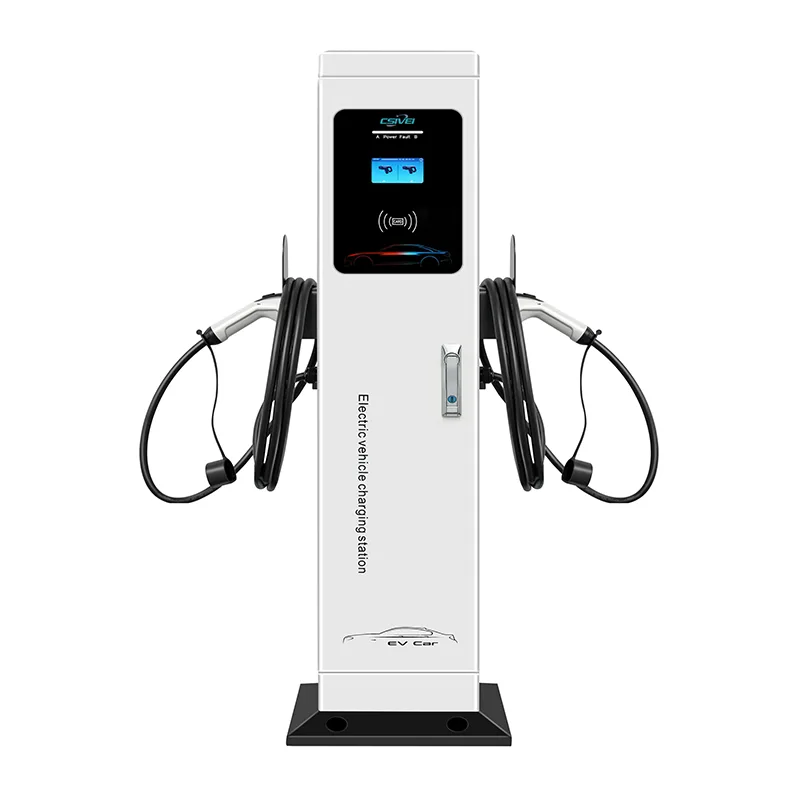

A falaktól távoli telepítéshez horganyzott acél talapzatoszlopot kínálnak. Ugyanazt a rögzítési felületet használja, mint a falra szereléshez, és nincs szükség belső módosításra. A talapzat integrálja a kábelvezetést és a robusztus padlólemezt, lehetővé téve, hogy egyetlen töltőmodell kiszolgálja a helyszínen minden parkolási elrendezést.
1. kérdés: Tölthető-e mindkét pisztoly a maximális névleges teljesítménnyel egyszerre?
Igen és nem – ez az áramellátástól függ. Ha a készlet elegendő mindkét pisztoly összegéhez, akkor egyszerre tölthetnek teljes teljesítménnyel. Azonban a legtöbb korlátozott tápellátású (például 32A háromfázisú 22 kW-os pisztolymodellhez) rendszerben a dinamikus terheléskezelés megosztja a teljesítményt – tipikusan 11 kW-ot fegyverenként, ha mindkettő foglalt. Ha csak egy jármű van csatlakoztatva, akkor a teljes 22 kW-ot kapja.
2. kérdés: A két töltőállomás számlázása egymástól függetlenül történik?
Teljesen. Minden fegyvernek saját energiamérője és OCPP pontazonosítója van. A háttérplatform két külön töltési pontot fog látni, amelyek lehetővé teszik különböző tarifák, felhasználói hozzáférési listák és számlázási fiókok beállítását az egyes helyeken.
3. kérdés: Mi történik, ha az egyik oldal meghibásodik, miközben a másik tölt?
A biztonság teljesen független. Az A fegyver hibája csak azt a munkamenetet szakítja meg; A B pisztoly megszakítás nélkül folytatja a töltést. A vészleállító gomb szükség esetén mindkettőt mechanikusan leválasztja.
Q4: Milyen falra van szükségem a telepítéshez?
A tartót tömör beton, tégla vagy szerkezeti acél oszlopokhoz tervezték. Teljes szerelési sablont és horgonyspecifikációt biztosítunk. Ha nem áll rendelkezésre megfelelő fal, az opcionális állványkészlet szabadon álló töltővé alakítja.
5. kérdés: Használható kültéren ez a Dual-Gun elektromos autós töltőállomás?
Igen. IP55 és IK10 besorolása azt jelenti, hogy tartós kültéri expozíciónak, esőnek, pornak és UV-sugárzásnak készült. -30°C és +55°C közötti hőmérsékleten működik, így szinte minden éghajlatra alkalmas.
6. kérdés: Hogyan működik a talapzat opció?
A talapzat egy padlóra szerelt oszlop, amelyre ugyanaz a töltőegység csatlakozik. Nincs szükség belső hardver változtatásokra. Ideális nyitott parkolókhoz, és lehetővé teszi a falra szerelhető és az állványos töltők egy projektben történő keverését egyetlen terméktípus használatával.
7. kérdés: Milyen karbantartás szükséges?
A rendszeres karbantartás magában foglalja a kábelek, csatlakozók és a burkolat éves ellenőrzését. Az elülső fedél kinyílik a teljes hozzáférés érdekében, és a moduláris felépítésnek köszönhetően az alkatrészek, például az RFID-kártyák vagy relék gyorsan cserélhetők. Ha két pisztoly van egy egységben, akkor kevesebb a szervizelhető hardver, mint két különálló egypisztolyos töltőhöz képest.
8. kérdés: Integrálhatom a napelememmel vagy az energiagazdálkodási rendszeremmel?
Igen. A töltő támogatja a Modbus RTU/TCP és OCPP intelligens töltési profilokat. Csak akkor tud tölteni, ha többlet napelem áll rendelkezésre, vagy kövesse az ütemezést a csúcsigényi díjak elkerülése érdekében.
Modern lakótorony – A korlátozott mélygarázs optimalizálása
A sűrű belvárosban található sokemeletes lakóház 150 lakásának kétszintes mélygarázsát kínálta. A tulajdonosi bizottság szerette volna bevezetni az elektromos autók díjat a lakók számára, de a garázst már teljesen kiosztották szűk tandem- és egymás melletti nyílásokkal. A parkolóhely elvesztése a töltőinfrastruktúra számára szóba sem jöhetett.
A parkoló elrendezése a szerkezeti oszlopok és a körfalak mentén páronként elhelyezett keskeny öblökből állt. A padlón álló töltők lehetetlenek – blokkolják az ajtókat, vagy behatolnak a már minimális folyosószélességbe. Az egypisztolyos falra szerelhető töltőkhöz egy egységre lenne szükség rekeszenként, vagyis két fizikai töltőre, két tápkábel-kivezetésre és két fali rögzítési pontra minden pár szomszédos rekeszhez. Az elektromos helyiségben is korlátozott volt a tartalék kapacitás, ami kritikussá tette a terheléskezelést.
A páros rekesz kialakítása tökéletesen illeszkedett a kétágyús koncepcióhoz. Ha egy kétágyús fali töltőt szerelnek fel a két szomszédos lakótér közötti oszlopra, az épület két járművet tud kiszolgálni egyetlen elektromos betáplálásról és egyetlen rögzítési pontról. Ezzel azonnal a felére csökkent a töltők, tápegységek és fali konzolok száma az egyágyús egységekhez képest.
A dinamikus terhelésmegosztás megoldotta a kapacitásproblémát. Még csúcsidőben is, amikor a szomszédok nagyjából ugyanabban az időben tértek haza, a töltő megosztotta a 32A-es tápellátását a két autó között, így a teljes terhelés kiszámítható volt. Ha az egyik lakó távol volt, a másik teljes töltési sebességet kapott.
A beléptetés fegyverenként történt: minden lakónak RFID-kártyája volt a lakásszámlájához kapcsolva. Az OCPP háttérrendszer közvetlenül számlázta ki őket a saját fogyasztásukért, így ez ugyanolyan igazságos, mint az egyedi villanyóra.
