Egyágyús EV otthoni töltő 7KW

A 7 kW (egyfázisú) és 22 kW (háromfázisú) névleges teljesítményre épített CSIVEI gyár 7 kW-os egypisztolyos EV otthoni töltője közvetlenül a falakra, oszlopokra vagy szerkezeti oszlopokra szerelhető – kiküszöböli a talajigényt és a parkolóhelyeket akadálymentesen tartja. A karcsú, IP55-ös besorolású ház 2-es típusú csatlakozót tartalmaz integrált kábeltartóval, így a töltőkábel rendben és a talajtól távol marad. A felhasználók a beépített RFID-olvasón vagy egy kísérő okostelefon-alkalmazáson keresztül hitelesítenek, míg az OCPP 1.6J csatlakozás összekapcsolja a töltőt a főbb háttérplatformokkal a távfelügyelet, a munkamenet-jelentés és a dinamikus terheléskezelés érdekében. Az átfogó elektromos biztonságot A típusú + 6 mA DC-érzékeny maradékáram-védelem, túláram- és túlfeszültség-védelem, valamint vészleállító funkció biztosítja. A megfelelő falak nélküli telephelyeken egy opcionális padlón álló talapzati tartozék ugyanazt az egységet egy karcsú, oszlopra szerelhető töltővé alakítja belső módosítások nélkül. Legyen szó magánlakásról, dolgozói parkolóhelyről vagy vendégparkolóról, a Single-Gun EV Home Charger 7KW megbízható éjszakai és munkahelyi töltést biztosít minimális infrastruktúra-bonyolítás mellett.

Termék alkalmazások

Azon helyeken, ahol az egyszerűség, az alacsony költség és a helytakarékosság kulcsfontosságú, a Single-Gun EV Home Charger 7KW diszkrét falra szerelhető töltőpontot biztosít. Felszerelhető meglévő szerkezetekre, vagy opcionális talapzattal is felszerelhető a maximális rugalmasság érdekében.

Magánlakások és garázsok

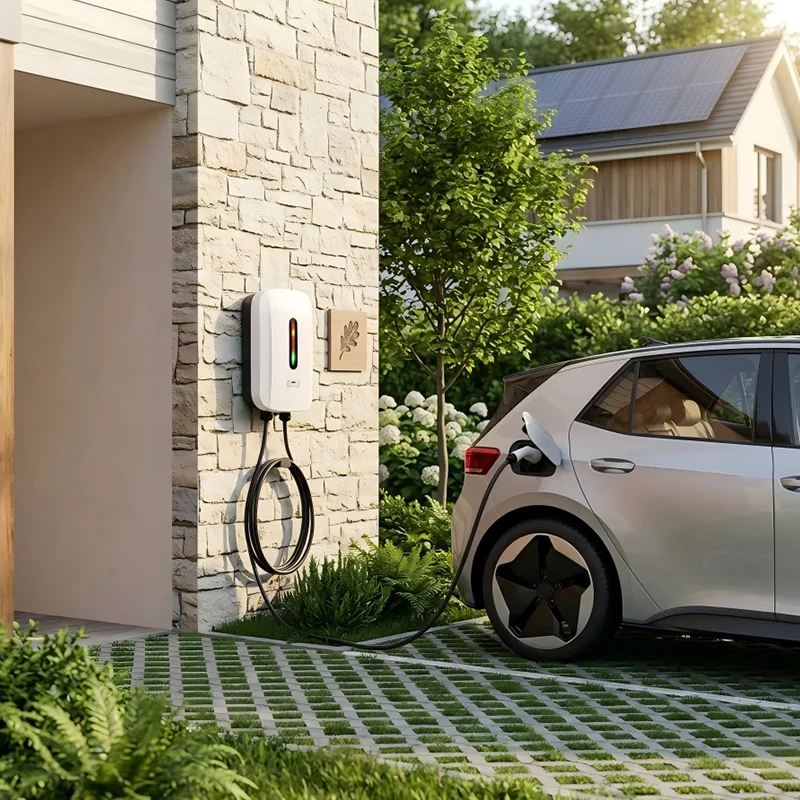

Az utcán kívüli parkolóval rendelkező lakástulajdonosok ezt a töltőt a garázs falára vagy a ház külső falára szerelhetik. Teljes éjszakai töltést biztosít 7 kW-ig vagy 22 kW-ig kompatibilis járművek esetén, szabványos háztartási áramellátással. A vékony profil gondoskodik a telepítésről, míg az RFID vagy az alkalmazásvezérlés a családtagokra korlátozza a használatot.

Lakás és Társasház Parkolás

A többlakásos épületek falra szerelhető töltőket rendelhetnek az egyes lakókhoz a külön alagsorban vagy fedett parkolókban. A töltő könnyen felszerelhető betonoszlopokra vagy válaszfalakra. Az épület OCPP-háttérrendszerével való integráció lehetővé teszi a lakónkénti energiaszámlázást és a terheléselosztást több egység között, így biztosítva, hogy az épület fő tápellátása soha ne legyen túlterhelve.

Munkahelyi alkalmazotti díj

Az irodák és az üzleti parkok értékes munkavállalói juttatásként biztosíthatják az elektromos járművek töltését a parkolóhelyek feláldozása nélkül. A falra szerelt egységek a parkoló kerülete mentén vagy a szerkezeti oszlopokon egy-egy külön teret szolgálnak ki. Az alkalmazottak munkanap közben csatlakoztatják a hálózathoz, és a töltő intelligens ütemezési funkciói előnyben részesíthetik a töltést a napelemes órákban vagy a csúcsidőn kívüli tarifaidőszakban.

Kiskereskedelmi és vendéglátóipari vendégdíj

A szállodák, éttermek és bevásárlóközpontok minimális fennakadás mellett tölthetik fel a vendég elektromos járműveket. A falra szerelve a töltőt rendezetten helyezi el a vásárlói parkolóhely tetején. A töltő beállítható úgy, hogy a személyzeti kulcskártyával ingyenesen hozzáférjen, vagy QR-kóddal fizetett munkamenetekhez, mindezt szabványos OCPP platformon keresztül kezelheti.

Talapzati telepítés nyitott tételekhez

A falak nélküli szabadtéri parkolóhelyeken az opcionális állványkészlet ugyanazt a falra szerelhető egységet karcsú, szabadon álló töltővé alakítja. Ideális külvárosi kiskereskedelmi parkokhoz, szabadidőközpontok látogatói parkolóihoz és felhajtókhoz, ahol a falra szerelés nem praktikus. A fal- és talapzat-konfigurációk vegyes alkalmazása egy helyszínen csökkenti a beszerzés bonyolultságát.

Technikai mélymerülés

A Single-Gun EV Home Charger 7KW ötvözi a kompakt, IP55 besorolású burkolatot fejlett vezérlőelektronikával és teljes csatlakozási lehetőséggel, így rugalmas építőeleme bármilyen elektromos járművek töltőhálózatának.

Hatékony áramellátás és megfelelőség

A töltő egyfázisú 7kW (230V, 32A) vagy háromfázisú 11kW/22kW (400V, 16A/32A) teljesítménnyel rendelkezik az IEC 61851-1 Mode 3 szerint. A beépített vezérlő kezeli a Control Pilot kommunikációt, beállítva a jármű fedélzeti töltőjéhez elérhető maximális áramerősséget. Az egység előre be van konfigurálva a regionális hálózati szabványhoz, állítható maximális árambeállítással, amely a háttérrendszeren keresztül érhető el a terheléskezelési forgatókönyvekhez.

Réteges elektromos biztonság

A biztonságot egy A típusú hibaáram-védőberendezés és egy dedikált 6 mA-es, egyenáramra érzékeny érzékelő modullal kombinálják az IEC 62955 szabványnak megfelelően. Ez védelmet nyújt a tiszta egyenáramú hibaáramok ellen, amelyek elvakíthatják a szabványos A típusú RCD-ket, ami kritikus követelmény a modern elektromos járművek számára. Túláram-, túlfeszültség-, alulfeszültség- és túlfeszültség-védelmi eszközök vannak beépítve a fő áramútba. A motoros relé minden hiba esetén leválasztja a kimenetet, és az előlapi vészleállító gomb további manuális leválasztási pontot kínál.

Hardvergyártás és környezeti ellenálló képesség

A burkolat galvanizált acélból készült, UV-álló porszórt bevonattal, IP55-ös víz- és porbehatolási és IK10-es mechanikai behatolás esetén. Alkalmas fedett vagy nyitott kültéri beépítésre, -30°C és +55°C között megbízhatóan üzemel. A belső elektronika megfelelő bevonattal rendelkezik, hogy ellenálljon a nedvességnek és a páralecsapódásnak. A tartókonzol biztonságos rögzítést tesz lehetővé betonhoz, téglához vagy szerkezeti acélhoz; A hátulról vagy alulról elérhető kábelbevezetés rejtett vezetékezést tesz lehetővé a tiszta megjelenés érdekében.

Felhasználói felület és csatlakoztathatóság

A nagy fényerejű LED állapotgyűrű vagy az opcionális LCD-kijelző egy pillantással áttekinthető töltési állapotot mutat. Az ISO 14443 szabványnak megfelelő RFID-olvasó hozzáférés-vezérlést biztosít, opcionálisan Bluetooth- vagy Wi-Fi-vel párosítva az okostelefon-alkalmazások interakciójához. A beágyazott OCPP 1.6J (2.0.1-re frissíthető) stack Etherneten, Wi-Fi-n vagy integrált 4G modemen keresztül csatlakozik a hálózatfelügyeleti rendszerekhez. A funkciók közé tartozik a távoli indítás/leállítás, valós idejű munkamenet-adatok, firmware-frissítések és intelligens töltési ütemezések. Az offline tranzakciós pufferelés biztosítja, hogy a munkamenet adatok ne vesszenek el, ha a kapcsolat átmenetileg megszakad.

Kábelkezelés és ergonómia

Egy 5 méteres, 2-es típusú kábel (1-es típusú opció elérhető) ergonomikus csatlakozóval állandóan le van kötve. Egy beépített oldalsó tok biztonságosan rögzíti a csatlakozót, ha nincs használatban, így a kábelt a földtől távol tartja, és az öblöt rendben tartja. A tok kialakítása kényelmes állásmagasságba helyezi a dugót, csökkentve a csatlakozás közbeni terhelést.

Rugalmas terhelés- és energiagazdálkodás

A töltő támogatja a helyi terheléskezelést Modbus RTU/TCP-n keresztül, lehetővé téve a helyszíni szintű vezérlőkkel, szoláris inverterekkel vagy akkumulátortároló rendszerekkel való integrálását. A többtöltős telepítéseknél a csoportos vezérlő korlátozhatja a teljes helyszíni igényt, eloszthatja a töltési munkameneteket, vagy előnyben részesítheti a napenergia önfogyasztását. Ez a jövőbiztosság lehetővé teszi a növekvő elektromos járművek számát anélkül, hogy költséges hálózati frissítésre lenne szükség.

Opcionális talapzat átalakítás

Tűzihorganyzott acél talapzat készlet változtatás nélkül felszerelhető a töltőegységre. A talapzat egy oszlopot tartalmaz integrált kábelcsatornával és nagy teherbírású padlólemezzel. Lehetővé teszi a fali töltő elhelyezését bárhol, ahol sík felület áll rendelkezésre, így egységesíti a termék specifikációit a különféle helyszíni körülmények között.

Gyakran Ismételt Kérdések

1. kérdés: Milyen teljesítményszintek állnak rendelkezésre, és milyen gyorsan töltődik fel az autóm?

A Single-Gun EV Home Charger 7KW 7 kW-os (egyfázisú), 11 kW-os (háromfázisú) és 22 kW-os (háromfázisú) konfigurációkban kapható. A tényleges töltési sebesség a jármű beépített töltőjétől függ. A 7 kW-os beépített töltővel ellátott tipikus elektromos autók óránként körülbelül 40–50 km hatótávolságot tesznek lehetővé 7 kW-os teljesítmény mellett, vagy gyorsabban, ha a jármű támogatja a 11 kW-os vagy a 22 kW-os háromfázisú töltést.

2. kérdés: Felszerelhető ez a töltő a szabadban további védelem nélkül?

Igen. Az IP55 besorolású ház ellenáll az esőnek, a pornak és az UV-sugárzásnak. Egész évben szabadban történő működésre készült, megfelelő bevonatú elektronikával, amely ellenáll a nedvességnek. Az egyszerű falra szerelhető felszerelés hátsó kábelbevezetéssel teljes körű időjárás elleni védelmet biztosít.

3. kérdés: Mi van, ha nincs megfelelő falam?

Opcionális padlón álló talapzat készlet kapható. A talapzat ugyanazt a töltőegységet használja, és egyszerűen egy beton alátéthez rögzíthető. Ez lehetővé teszi, hogy egyetlen projekten belül ugyanazt a töltőmodellt telepítse falra szerelhető és szabadon álló alkalmazásokban is.

4. kérdés: Szabályozhatom, hogy ki használja a töltőt, és ki számlázza az energiát?

Igen. Az integrált RFID-olvasó vagy kiegészítő alkalmazás lehetővé teszi a felhasználó hitelesítését. Az OCPP háttérrendszeren keresztül beállíthat egyedi tarifákat, nyomon követheti a felhasználónkénti fogyasztást, és számlázási jelentéseket készíthet. Magántelepítésekhez elegendő az RFID-kártyák egyszerű fehérlistája.

5. kérdés: Támogatja a töltő napenergiával vagy csúcsidőn kívüli töltést?

A Single-Gun EV Home Charger 7KW támogatja az OCPP intelligens töltési profilokat és a Modbus integrációt a helyi energiagazdálkodási rendszerekkel. Ez azt jelenti, hogy beprogramozható úgy, hogy csak akkor töltse fel, ha többlet napenergia áll rendelkezésre, vagy hogy a munkameneteket automatikusan ütemezze a csúcsidőn kívüli villamosenergia-díjablakok idején.

6. kérdés: Milyen tanúsítványokkal rendelkezik a töltő?

A töltő CE-tanúsítvánnyal rendelkezik, és megfelel az IEC 61851-1, IEC 62196 szabványoknak, valamint a vonatkozó regionális EMC és biztonsági irányelveknek. Gyártóüzemünk ISO 9001 tanúsítvánnyal rendelkezik, és minden egység végső elektromos tesztelésen esik át a szállítás előtt.

7. kérdés: Milyen karbantartás szükséges?

Nagyon kevés. Javasoljuk a kábel, a csatlakozó és a burkolat évenkénti szemrevételezését. Az előlap hozzáférést biztosít a belső alkatrészekhez, a moduláris felépítés pedig azt jelenti, hogy a vezérlő, az RFID modul vagy a relé szükség esetén gyorsan cserélhető. A szervizeléshez nincs szükség nehéz felszerelésre.

Vegyes felhasználású várostömb – lakossági és kiskereskedelmi töltési integráció

Háttér

Egy újonnan kialakított városi negyed a földszinti kiskereskedelmi egységeket a fenti lakólakásokkal egyesítette. A fejlesztő dedikált elektromos járművek töltést kívánt kínálni a közös mélygarázsban a lakosság és a lakossági ügyfelek számára egyaránt. A parkoló szokásos keskeny öblökkel és számos szerkezeti oszloppal rendelkezett, de korlátozott alapterülettel.

A Kihívás

A mélygarázs tipikus városi kialakítású volt – betonoszlopok szabályos rácsokban, falak a kerület körül és szűk fordulóterületek. A padlón álló töltők akadályoznák a forgalmat, vagy felemészthetik az értékes parkolóhelyeket. A szervezet azt is megkövetelte, hogy a töltőinfrastruktúra ne változtassa meg a tűzoltóság útvonalait, és ne csökkentse a rendelkezésre álló parkolóhelyek számát.

A lakosoknak privát, kijelölt töltésre volt szükségük az erre a célra kialakított helyeiken, míg az üzlethelyiségek fizetős vásárlói töltést akartak kínálni a szupermarket bejárata közelében lévő néhány kijelölt látogatói helyen. Egyetlen megoldásnak kellett mindkét felhasználási esetet kiszolgálnia minimális telepítési bonyolultsággal.

Miért érdemes egypisztolyos fali váltóáramú töltőket használni?

A szerkezeti oszlopok és a határoló falak ideális rögzítési pontokat biztosítottak. Az egyes lakosok kijelölt rekeszének tetején lévő oszlophoz rögzített egyágyús fali töltő nulla alapterületet használt fel. A töltő vékony, függőleges profilja egy vonalban van az oszlop felületével, így a rekesz teljesen használható, a folyosó pedig akadálytalan.

A szupermarket közelében lévő vásárlói helyek esetében négy falra szerelt egységet helyeztek el az oldalfalon, amelyek mindegyike egy-egy megjelölt EV-helyet szolgál ki. Ezeket az OCPP-háttérrendszeren keresztül nyilvános töltőkként konfigurálták QR-kódos fizetési lehetőséggel, míg a rezidens töltőket privát módba állítottuk, RFID-kulcsokon keresztül az egyéni lakásszámlákhoz kapcsolva.

A teljes telepítés nem igényelt földi rögzítést, új betonlapokat és parkolóhely elvesztését. A kábelezés a meglévő kábeltálcák mentén futott a mennyezeten, leengedve az oszlopokat minden töltőhöz. A telephely elektromos kapacitását egy helyi terhelésvezérlő irányította, amely minden töltővel Modbuson keresztül kommunikált, így az esti órákban, amikor a lakók hazatértek, lefedte a teljes csúcsigényt.

Telepítés

A 7KW-os (2-es típusú) Single-Gun EV Home Chargerünkből hatvanat telepítettek. Ötvenhatot szerkezeti oszlopokra szereltek fel a lakók számára, négyet pedig egy kiskereskedelmi zóna falára az ügyfelek számára. Három választható talapzatkészletet használtak egy olyan középső rámpa-sorhoz, ahol nem volt oszlop vagy fal. A teljes projektet az épület villanyszerelője hat hét alatt fejezte be, minimális fennakadással a parkolóban.

Eredmények

● 60 elektromos autó parkolóhelyet aktiváltak anélkül, hogy egyetlen szabványos parkolóhelyet is elveszítettek volna, kielégítve a karosszéria elsődleges feltételeit.

●  A lakosok privát, mindig elérhető töltőpontot kaptak, amelyet közvetlenül a lakásukra számláztak ki, így nincs szükség közösségi sorbanállásra vagy közös fizetési terminálokra.

●  A kiskereskedelmi vásárlók prémium elektromos járművek töltési lehetőséget kaptak, ami megnövelte a vásárlással töltött időt, és a szupermarket pozitív visszajelzésekről számolt be.

●  A fejlesztőnek sikerült az apartmanokat "EV-ready"-ként forgalmazni, ami hozzájárult a gyorsabb értékesítéshez és a magasabb egységértékhez.

●  Az egységes termékspecifikáció a falra szerelhető és a talapzatra szerelhető telepítéseknél leegyszerűsítette a karbantartást és csökkentette a tartalék alkatrészkészletet az épület létesítményei csapata számára.
