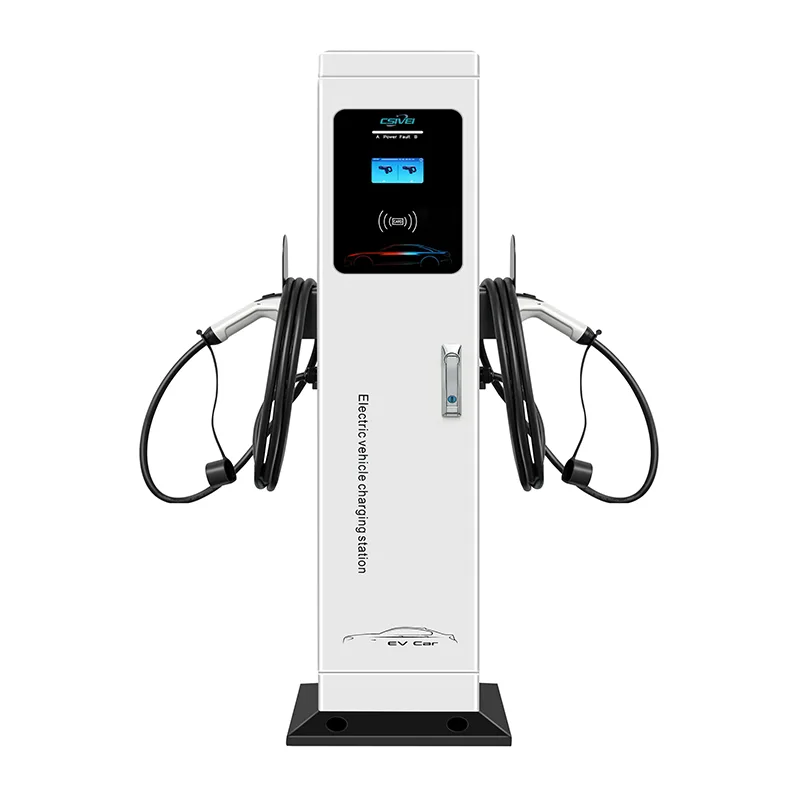

Ez a padlón álló váltakozó áramú töltő 7 kW, 11 kW vagy 22 kW teljesítményt támogat fegyverenként, és a teljes teljesítményt egy beépített dinamikus terhelésszabályozó kezeli. Ha két jármű csatlakoztatva van, a rendelkezésre álló teljesítmény intelligensen megoszlik – például egy 32A-es háromfázisú tápegységen lévő 22 kW-os, fegyverenkénti modell egyszerre 11 kW-ot tud szállítani minden járműnek, vagy a teljes 22 kW-ot egyetlen járműnek, ha egy rekesz üres. A talapzat négy rögzítőcsavarral beton alátétre vagy burkolt felületre rögzíthető, így nincs szükség falszerkezetekre. Két különálló 2-es típusú csatlakozó 5 méteres kábelekkel és különálló kábeltartókkal gondoskodik az egyes rekeszek rendezettségéről és felhasználóbarátságáról. Az RFID és az alkalmazásalapú hitelesítés független hozzáférést és fegyverenkénti számlázást tesz lehetővé, míg az OCPP 1.6J csatlakozás mindkét fegyvert külön töltési pontként integrálja bármely hálózati háttérrendszerbe. Az IP55-ös besorolású horganyzott acélház IK10 ütésállósággal egész évben ellenáll a kültéri körülményeknek, -30°C és +55°C között. Az átfogó elektromos biztonság magában foglalja az A típusú + 6 mA DC-érzékeny maradékáram-védelmet, a túláram-, túlfeszültség- és túlfeszültség-védelmet pisztolyonként, valamint egy központi vészleállítót. Egy talapzatos-két rekeszes kialakításával a Dual-Gun álló AC töltőállomás jelentősen csökkenti a telepítési, kábelezési és karbantartási költségeket bármely többrekeszes projekt esetében.
Ahol a hosszú ideig tartó parkolás megfelel a több rekesz hatékony kiszolgálásának, a Dual-Gun Standing AC töltőállomás felére csökkenti a hardver- és telepítési költségeket azáltal, hogy két járművet tölt egy önhordó talapzatról.
A dedikált kültéri parkolóval rendelkező többlakásos ingatlanok esetében a két hozzárendelt lakóöböl között elhelyezett egyetlen, kétágyús talapzat biztosít személyes töltőpontot. A lakók saját RFID-kártyájukkal hitelesítenek, a munkamenetek pedig egyéni lakásszámlákra kerülnek kiszámlázásra. A megosztott talapzat kevesebb alapozást és elektromos házvezetést jelent, csökkentve a telepítési költségeket és a vizuális rendetlenséget a parkosított területen.
Az elektromos járművek töltését munkavállalói juttatásként kínáló cégek két szomszédos parkolóhelyet tudnak kiszolgálni egy töltőről. Az alkalmazottak érkezéskor csatlakoznak a hálózathoz, és a munkanap végéig teljes díjat kapnak. Az OCPP-háttér lehetővé teszi a felhasználónkénti számlázást vagy az ingyenes kiosztást, míg a kétágyús alapterület nyitva tartja a forgalmi területeket. A dinamikus terheléselosztás biztosítja, hogy a telephely elektromos kapacitását soha ne lépjék túl, még akkor sem, ha több töltőt adnak hozzá.
A szállodák és üdülőhelyek vendégparkolói gyakran páros öblöket tartalmaznak nyílt telkeken vagy árnyékos építményekben. A két rekesz között elhelyezett egyetlen, kétpisztolyos AC töltő prémium elektromos kényelemről gondoskodik anélkül, hogy a tájat összezavarná. A vendégek QR-kóddal vagy szobakulccsal hitelesítenek, a szálloda pedig egy központi műszerfalról kezelheti az ingyenes vagy fizetett díjat.
A kis és közepes méretű, könnyű elektromos járműveket üzemeltető flották – például autóbérlési csomópontok, önkormányzati motormedencék vagy vállalati autómegosztó szolgáltatások – egy éjszakán át töltőnként két járművel tudnak parkolni. Ütemezett töltés a háttérszekvencia munkameneteken keresztül az energiaköltségek optimalizálása érdekében, míg a független, fegyverenkénti mérés nyomon követi a fogyasztást járművenként vagy részlegenként. A szabadon álló kialakítás rugalmas elrendezési változtatásokat tesz lehetővé a flotta összetételének alakulásával.
A város tulajdonában lévő parkolók és az utcai öblök megduplázhatják a töltési lefedettséget anélkül, hogy megkétszereznék az oszlopok számát. Egy talapzat két jelölt EV-hely között tisztább utcaképet és kevesebb akadályt biztosít a gyalogosok számára. Az integrált kábelkezelés tisztán tartja a járdákat, a kettős független számlázás pedig egyszerűvé teszi a végrehajtást és a bevételek beszedését.

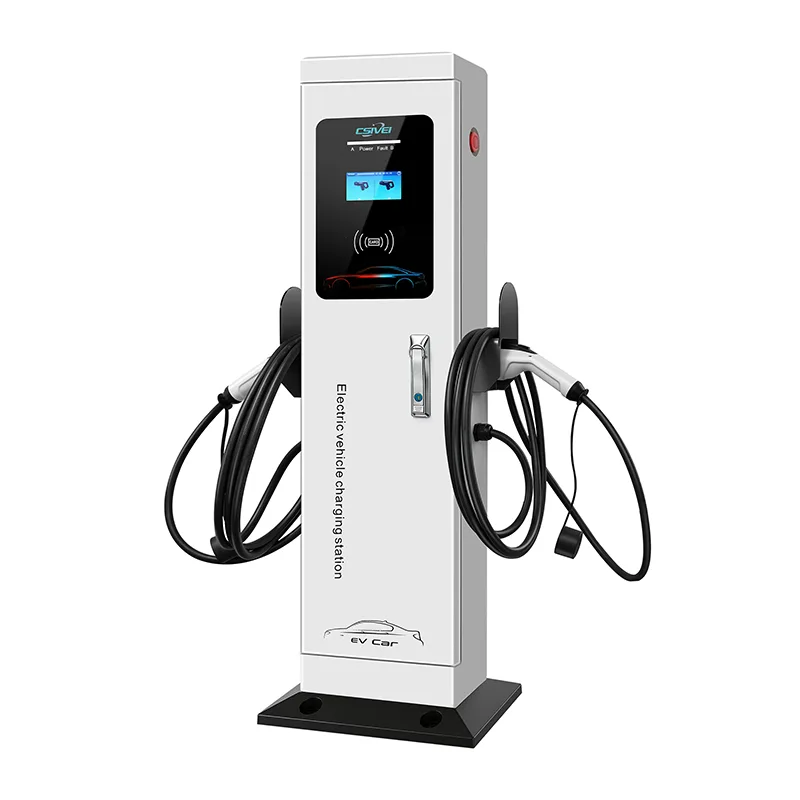

A Dual-Gun álló váltakozó áramú töltőállomás két egymástól függetlenül vezérelt töltési pontot egyetlen kompakt talapzatba integrál, ötvözi az intelligens energiagazdálkodást a robusztus kültéri tervezéssel.
A fedélzeti energiagazdálkodási vezérlő valós időben figyeli a rendelkezésre álló ellátási kapacitást és mindkét csatlakoztatott jármű igényeit. Ha csak egy jármű van csatlakoztatva, a teljes névleges áram – fázisonként 32A-ig – az adott pisztolyhoz jut. Amikor egy második jármű csatlakozik, a vezérlő dinamikusan osztja el az áramot a két kimenet között. Egy tipikus 22 kW-os háromfázisú konfigurációban, 32 A tápellátással, mindegyik pisztoly egyszerre kap 11 kW-ot (fázisonként 16 A). A rendszer statikus felosztással vagy prioritáskiosztással is konfigurálható, így szükség esetén nagyobb teljesítményt biztosít egy kijelölt rekesznek. Ez megakadályozza a fő megszakítók kioldását, miközben maximalizálja a rendelkezésre álló hálózati kapcsolat kihasználását.
Minden kimenet külön IEC 61851-1-nek megfelelő töltési pontként kezelendő. Két dedikált mikrokontroller kezeli a Control Pilot jeleit, folyamatosan kommunikálva minden jármű fedélzeti töltőjével. A pisztolyonkénti energiamérés MID-tanúsítvánnyal rendelkező mérőket használ (opcionális), ami számlázási pontosságot biztosít a bevételi alkalmazásokhoz. A relévezérlés, a hibaészlelés és a munkamenet naplózása csatornánként teljesen független, vagyis az egyik pisztoly hibája nem érinti a másikat.
A töltő tartalmaz egy A típusú hibaáram-védőeszközt, 6 mA-es egyenáram-érzékeny érzékeléssel az IEC 62955 szerint, amely mindkét pisztolyt megvédi az AC és DC földzárlati áramoktól. Minden csatornához független túláram-, túl- és túlfeszültség-védelem, túlfeszültség-védelmi eszközök mellett. Bármilyen hiba esetén egy dedikált motoros relé ezredmásodperceken belül leválasztja az érintett kimenetet. A zárható központi vészleállító gomb mindkét pisztoly kézi leválasztását biztosítja.
A talapzat galvanizált acélból készül, UV-stabil porszórt bevonattal, amely IP55 és IK10 besorolást kapott. Az oszlop beton alátéthez vagy burkolt felülethez rögzíthető egy négy horgonycsavarral ellátott, nehéz alaplemezen keresztül. Az alsó és hátsó kábelbevezetési lehetőségek a meglévő földalatti csatornarendszerhez illeszkednek. A szellőző oszlop kialakítása szűrt leeresztő dugókkal megakadályozza a belső páralecsapódást. Minden nyomtatott áramköri lap és csatlakozó megfelelő bevonattal van ellátva a nedvesség és a sóval terhelt levegő ellen.
A központi 4,3 hüvelykes LED-kijelző vagy az opcionális érintőképernyő mindkét pisztoly munkamenet-állapotát egyidejűleg biztosítja. Két RFID-olvasó – oldalanként egy – független felhasználói hitelesítést tesz lehetővé. A kommunikációs lehetőségek közé tartozik a 4G, a Wi-Fi és az Ethernet. A beágyazott vezérlő támogatja az OCPP 1.6J/2.0.1 szabványt, lehetővé téve a fegyverenkénti tranzakciójelentést, a távoli indítást/leállítást, a firmware-frissítéseket és az intelligens töltési profilokat. Az offline mód helyileg gyorsítótárazza a tranzakciókat, és szinkronizálja, amikor a kapcsolat visszatér.
Mindegyik pisztoly 5 méteres 2-es típusú kábellel van felszerelve (az 1-es típusú opcionális). Az oldalra szerelt, dedikált kábeltartók mindkét kábelt feltartják a talajról, így könnyen egykezes csatlakoztatást tesznek lehetővé. A tok kialakítása kifelé és lefelé vezeti a kábeleket, megakadályozva a két pisztoly összegabalyodását, és biztonságosan tartja a járdákat.
A Modbus RTU/TCP interfészek lehetővé teszik az épületfelügyeleti rendszerekkel, szoláris inverterekkel és akkumulátortárolókkal való integrációt. A töltő képes reagálni a külső terheléskezelési jelekre, hogy összehangolja a töltést a megújuló energiatermeléssel, vagy elkerülje a csúcsigényű ablakokat. Ez aktív résztvevőjévé teszi a webhely szélesebb körű energiastratégiájának.
1. kérdés: Tölthető-e mindkét pisztoly egyszerre teljes teljesítménnyel?
A teljes teljesítményt a rendelkezésre álló ellátási kapacitás határozza meg. Egy tipikus pisztolyonkénti 22 kW-os konfigurációban 32 A-es háromfázisú tápellátással mindkét pisztoly egyidejűleg 11 kW-ot képes leadni. Ha csak egy jármű van csatlakoztatva, az megkapja a teljes 22 kW-ot. Csapatunk segít az áramellátás méretezésében, hogy megfeleljen az Ön megcélzott teljesítményének.
2. kérdés: Minden fegyver külön számlázható?
Igen. Minden kimenetnek saját energiamérője és OCPP töltési pontja van. A háttérrendszer két külön töltési pontot lát egy fizikai egységen belül, lehetővé téve a független felhasználónkénti számlázást, a munkamenet-követést és a tarifa hozzárendelését.
3. kérdés: Mi van, ha az egyik pisztoly meghibásodik?
A hibaészlelés és védelem fegyverenként teljesen független. Egy kimenet hibája csak azt a munkamenetet szakítja meg; a másik a szokásos módon folytatja a töltést. A központi vészleállító szükség esetén mindkét pisztolyt leválasztja.
Q4: Mik a telepítési követelmények?
A talapzat egy sík beton alátéthez vagy burkolt felülethez rögzíthető. Megfelelő háromfázisú vagy egyfázisú betáplálást kell vezetni az alaplemez belépési pontjáig. Nincs szükség falra vagy további rögzítőszerkezetre. Részletes polgári és villanyszerelési útmutatókat adunk.
5. kérdés: Használható ez a töltő kültéren?
Igen. Az IP55 és IK10 besorolású horganyzott acél burkolatot állandó kültéri telepítésre tervezték -30°C és +55°C közötti hőmérsékleten. Ellenáll az esőnek, a pornak, az UV-sugárzásnak és a part menti levegőnek.
6. kérdés: Milyen háttér- és fizetési platformokat támogat?
A töltő OCPP 1.6J és 2.0.1 kompatibilis, és az összes főbb töltőhálózat-felügyeleti platformon tesztelték. Ha egyéni háttérrendszerrel rendelkezik, ügyfélszolgálati csapatunk segíthet az integrációban az üzembe helyezés során.
7. kérdés: Milyen a karbantartás két különálló egypisztolyos töltőhöz képest?
A rendszeres karbantartás felére csökken – egy talapzatot kell ellenőrizni, egy szűrőkészletet meg kell tisztítani, és egy alaplapot kell hozzáférni. A bejárati ajtó teljes hozzáférést biztosít az összes szervizelhető alkatrészhez. A fő alkatrészek modulárisak és cserélhetők anélkül, hogy az egységet le kellene venni az alapjáról.
Vállalati üzleti park – Munkavállalói elektromos járművek töltése
Egy nagy üzleti park több technológiai és pénzügyi szolgáltató cégnek is otthont ad, és azt tervezte, hogy a szabadtéri alkalmazottak parkolóiban elektromos járművek töltést is beépítenek. Az alkalmazottak iránti kereslet gyorsan nőtt, és az ingatlankezelő csapat a díjat munkavállalói juttatásként kívánta felkínálni, miközben a telepítési költségek kezelhetőek maradtak, és megőrizték a parkosított parkolási környezetet.
A parkolókat páros öblök hosszú soraiban alakították ki, minden kétsort parkosított szigetekkel. A kezdeti javaslatok a falra szerelhető töltős megközelítést fontolgatták, de nem voltak megfelelő falak az elektromos járművekre kijelölt rekeszek közelében. Egyágyús, padlón álló töltőket is fontolóra vettek, de rekeszenként egy talapzatra lett volna szükség – vagyis két talapzatra, két alapra és két kábelárokra minden két szomszédos réshez. A projekt méreténél ez jelentősen növelné az anyag-, a munkaerőköltségeket és a vizuális rendetlenséget.
Az elektromos infrastruktúra szintén korlátot jelentett. Mindegyik adagolóoszlop körülbelül 20 öblös zónát szolgált ki. Zónánként nagy számú töltő telepítése gondos terheléskezelést igényel a meglévő áramkörök túlterhelésének elkerülése érdekében.
A páros öböl elrendezés volt a kiváltó ok. Egy kétágyús talapzat felszerelhető a két szomszédos öböl közötti közös szigetre, amely egyetlen alapról és egyetlen elektromos betáplálásról is szolgál. Ez azt jelentette:
Rekeszpáronként egy talapzat kettő helyett – 50%-kal csökken a hardver, az alapozás és a telepítési idő.
Egy tápkábel fut két rekeszenként, így hatékonyabban használja ki a meglévő betápláló kapacitást.
Tisztább tájkép, kevesebb bejegyzéssel.
A dinamikus terheléselosztás gondoskodott arról, hogy még két jármű töltésekor is a kombinált húzás az áramkör kapacitásán belül maradjon.
Az alkalmazottak a vállalati belépőkártyáikkal hitelesítettek, és minden fegyver független számlázási pontként lett beállítva az OCPP háttérrendszeren belül. A vállalatok támogathatnák a saját alkalmazottaik díjszabását, míg a látogatói helyek fizetős alapon működhetnének – mindezt egyetlen platformról kezelve.
A 22 kW-os, kétágyús, álló váltóáramú töltőnkből (2. típus) negyven darabot szereltek fel a fő alkalmazottak parkolózónájában, amelyek 80 dedikált elektromos jármű-helyet szolgálnak ki. Mindegyik talapzat a meglévő parkosított szigetre volt csavarozva, a legközelebbi táposzlopról táplálva. A telepítést négy hétvégére osztották, hogy elkerüljék a hétköznapi parkolás megzavarását. Az OCPP háttérrendszer integrálva van minden bérlő cég beléptető rendszerébe, így az alkalmazottak egyszerűen megérintették a meglévő RFID jelvényeiket.
● Az elektromos járművek töltőkapacitása 80 rekeszbe került, mindössze 40 töltő használatával, a felszerelések és a telepítési költségek mintegy 45%-kal csökkentése az egyágyús alternatívákhoz képest.
● Az alkalmazottak visszajelzései túlnyomórészt pozitívak voltak, és a díjszabást a legmagasabb szintű munkahelyi szolgáltatásként említették.
● Az ingatlanmenedzsment nem számolt be elektromos kapacitással kapcsolatos problémákról a dinamikus terheléselosztásnak köszönhetően, amely az áramkörönkénti csúcsigényt határokon belül tartotta.
● A tiszta, rendezetlen telepítés megőrizte a parkosított parkoló esztétikáját, megfelelve a park építészeti irányelveinek.
● A bevezetés sikerét követően az üzleti park azóta kettős pisztolyos töltőkkel bővült két másik parkolózónában, ugyanazzal a specifikációval.
