A Csivei gyár minőségi elektromos töltőáram-elosztószekrénye bármilyen töltési hely elrendezéséhez rugalmas konfigurációkban kapható, egyetlen bejövő váltóáramú tápegységet fogad – jellemzően 400 V-os háromfázisú, 100 A-tól 1600 A-ig és nagyobb névleges áramerősséggel –, és több kimenő töltőáramkörre osztja el. Minden kimenő tápegységet egyedileg védenek öntött házas megszakítóval vagy biztosítékkal ellátott szakaszolóval, szükség esetén külön hibaáram-védelemmel. A központi energiamérő rekeszben a bevételi osztályú mérők helyezhetők el, lehetővé téve az áramkörönkénti vagy töltőnkénti számlázást a helyi közműkövetelményeknek megfelelően. Az 1+2 típusú túlfeszültségvédelem a főbuszon megvédi az egész helyszínt a villámlás okozta tranziens túlfeszültségekkel szemben. A beépítési környezettől függően IP54-től IP65-ig terjedő besorolású szekrényház horganyzott acélból készül, időjárásálló porszórt bevonattal. Az opcionális intelligens energiagazdálkodási vezérlő terheléselosztást, fázisforgatást, töltőütemezést és valós idejű felügyeletet biztosít RS485 Modbuson vagy Etherneten keresztül, zökkenőmentesen integrálva az OCPP-alapú töltéskezelési platformokba. Fenntartjuk az IEC 61439-1, IEC 60364-7-722 és a vonatkozó regionális szabványoknak való teljes megfelelést.
A modern elektromos járművek töltőberendezéseinek elektromos gerinceként szolgáló EV Charger Power Distribution Cabinet egyetlen, gyárilag tervezett házban egyesíti a helyszíni energiagazdálkodást – csökkenti a helyszíni elektromos munkákat, felgyorsítja az üzembe helyezést és fokozza az üzembiztonságot.
Az autópálya szervizterületei, a városi töltőterek és a több egyenáramú gyorstöltőt telepítő benzinkutak előterei robusztus, nagy kapacitású áramelosztást igényelnek. A szekrény fogadja a fő tápellátást, és védett, egyedileg mért tápot oszt el minden töltőhöz. A központosított mérőrekesz támogatja a közüzemi szintű számlázást minden egyes rekesz esetében, míg az integrált túlfeszültség-védelem megvédi a drága gyorstöltő teljesítményelektronikát a hálózati tranziensekkel szemben.
Az elektromos buszpályaudvarokon, az utolsó kilométeres szállítási csomópontokon és az önkormányzati flottaudvarokon több töltő üzemel egyidejűleg az éjszakai töltési ablakok alatt. Az elosztószekrény központosítja a bejövő áram- és terheléskezelést, lehetővé téve a depó üzemeltetője számára, hogy kiegyenlítse a keresletet a töltők között, megakadályozza a fő megszakítók kioldását, és a töltést csúcsidőn kívüli időszakokra ütemezze. A szekrény nagy adagolókapacitása lehetővé teszi a flotta jövőbeli bővítését jelentősebb elektromos átalakítások nélkül.
Az alkalmazottak vagy ügyfelek elektromos járművek töltését biztosító irodatornyok, bevásárlóközpontok és üzleti parkok általában több tucat váltakozó áramú töltőt helyeznek el több parkolószinten. Egy központi elosztó szekrény emeletenként vagy zónánként al-fő tápot fogad, és elosztja az áramot az egyes falra szerelt töltőkre. Az áramkörönkénti mérés lehetővé teszi az energiaköltségek pontos elosztását a bérlő cégek vagy osztályok költségvetése között.
Az elektromos járművek töltését több tíz vagy száz parkolóhelyre utólag felszerelő többszintes lakóépületek az elosztószekrényes megközelítés előnyeit élvezik. Az elektromos felszállóhelyiségekben vagy parkolószintű kapcsolótermekben elhelyezett egy vagy több szekrény fogadja az épület elektromos járművekhez rendelt tápellátását, és védett, mért betáplálást oszt el a lakóöblökben lévő egyedi töltőknek. A szekrényen belüli terheléskezelés megakadályozza, hogy az elektromos járművek töltése túllépje az épület elektromos kapacitását.
A városi infrastruktúrától távol eső önálló töltőhelyeken gyakran hiányoznak az elektromos járművek töltésére alkalmas kisfeszültségű elosztótáblák. A transzformátor vagy generátor mellett elhelyezett dedikált áramelosztó szekrény teljes, előre konfigurált kisfeszültségű elosztópontot biztosít – így nincs szükség egyedi kapcsolószekrény-gyártásra, és jelentősen csökkenti az üzembe helyezési időt.
A lakossági, kereskedelmi, kiskereskedelmi és nyilvános parkolóhelyeket kombináló nagyszabású fejlesztések több elosztószekrényt is telepíthetnek többszintű architektúrában. Az alállomáson található fő bejövő szekrény táplálja az alelosztó szekrényeket minden parkolózónában, strukturált, méretezhető áramelosztási topológiát hozva létre, amely illeszkedik a szakaszos építkezéshez és a növekvő EV-felvételhez.

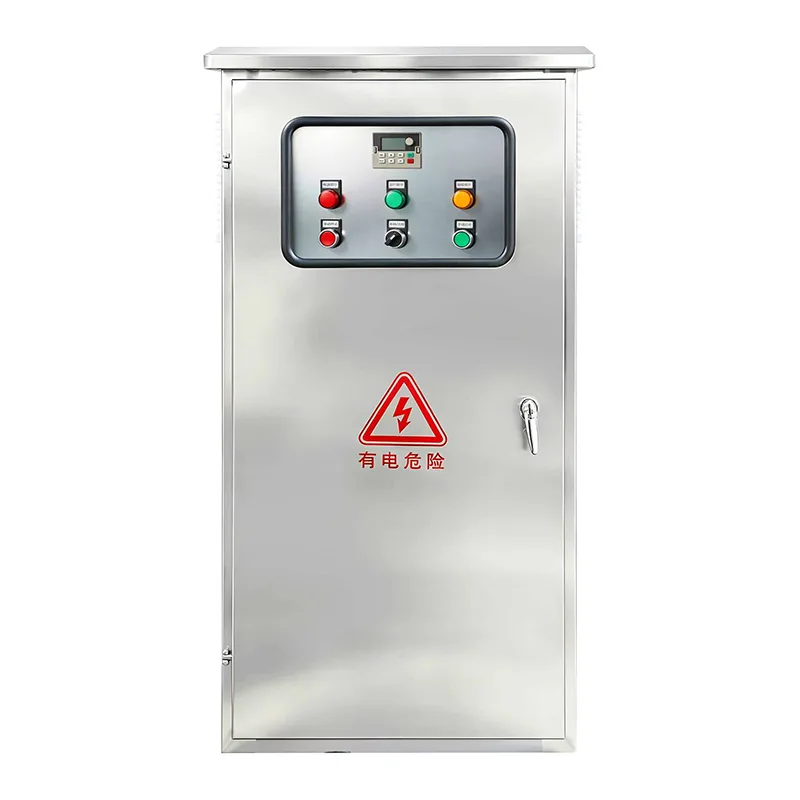

Az EV Charger Power Distribution Cabinet teljesen integrált, gyárilag összeszerelt kisfeszültségű kapcsolótáblaként készült, amelyet kifejezetten az elektromos járművek töltési infrastruktúrájának egyedi elektromos igényeihez terveztek.
A szekrény bejövő szakasza egy- vagy kettős hálózati tápkábeleket fogad, amelyek a telephely maximális igényének megfelelő fő megszakítón vagy légmegszakítón végződnek. A mikroprocesszor-alapú védelemmel ellátott ACB-k állítható küszöbértékeket kínálnak a túlterhelés-, rövidzár- és földzárlat-védelemhez, szükség esetén ívvillanáscsillapító funkciókkal. A bejövő túlfeszültség elleni védelem – az 1-es típusú SPD-k, amelyek akár 25 kA (10/350 μs) impulzusáramot is képesek kezelni – az első védelmi vonalat jelentik a közvetlen villámcsapások ellen az upstream infrastruktúrában.
A több kimenő töltőáramkört egyedi öntött házas megszakítók vagy biztosítékkal ellátott szakaszolók védik, amelyek mindegyike a csatlakoztatott töltő maximális bemeneti áramára van méretezve. Az adagolók kiegyensúlyozott fáziselosztást biztosítanak a háromfázisú gyűjtősínrendszerben, minimalizálva a nullaáramot és javítva az általános áramminőséget. Az egyenáramú gyorstöltő tápellátáshoz az állítható mágneses kioldási beállításokkal rendelkező MCCB-k alkalmazkodnak a töltő bekapcsolási karakterisztikájához, anélkül, hogy zavaró kioldást okoznának. Az IEC 60364-7-722 szabványnak megfelelően a megfelelő áramkörökön maradékáram-védelem – B vagy A típusú 6 mA DC érzékeléssel.
Egy dedikált mérőrekeszben a számlázási követelményektől függően minden egyes kimenő áramkör vagy áramkörcsoport bevételi osztályú energiamérő található. A mérők Modbus RTU-n vagy TCP/IP-n keresztül kommunikálnak egy központi adatkoncentrátorral, amely konszolidált adatokat továbbít a díjkezelési platformhoz vagy a közüzemi számlázási rendszerhez. A MID vagy azzal egyenértékű tanúsított mérőeszközök azokon a piacokon érhetők el, ahol a hatósági bevételmérés szükséges.
Az opcionális beágyazott terheléskezelő vezérlő a valós idejű fogyasztást figyeli a fő bemeneten és minden egyes kimenő adagolón. Amikor a teljes helyszíni igény megközelíti a konfigurált maximumot, a vezérlő dinamikusan osztja fel a rendelkezésre álló kapacitást a csatlakoztatott töltők között – csökkenti a kimenetet az alacsonyabb prioritású töltőhelyeken, elhalasztja az ütemezett munkameneteket, vagy bekapcsolja a fázisforgatást a szolgáltatás fenntartása érdekében, miközben megakadályozza a fő megszakító túlterhelését. Az egyes töltőkkel való kommunikáció OCPP-n vagy közvetlen Modbuson keresztül történik, és a vezérlő képes reagálni olyan külső jelekre, mint a napi tarifák, a napenergia-termelés elérhetősége vagy az épület energiagazdálkodási rendszerének parancsai.
A főgyűjtősín-rendszer ónozott rézből vagy alumíniumból készül, névleges áramra méretezett, megfelelő leértékeléssel a belső burkolat hőmérséklet-emelkedéséhez. A gyűjtősíntartók üvegszál erősítésű polimerek, amelyek rövidzárlati ellenállást biztosítanak. A belső vezetékek égésgátló, alacsony füsttartalmú, nulla halogénkábelt használnak, az összes vezérlő- és mérőáramkör el van választva az áramúttól. A kábelbevezetés a szekrény aljában található kivehető tömszelencéken keresztül történik, amelyek a megadott be- és kimenő kábel-keresztmetszetre vannak méretezve.

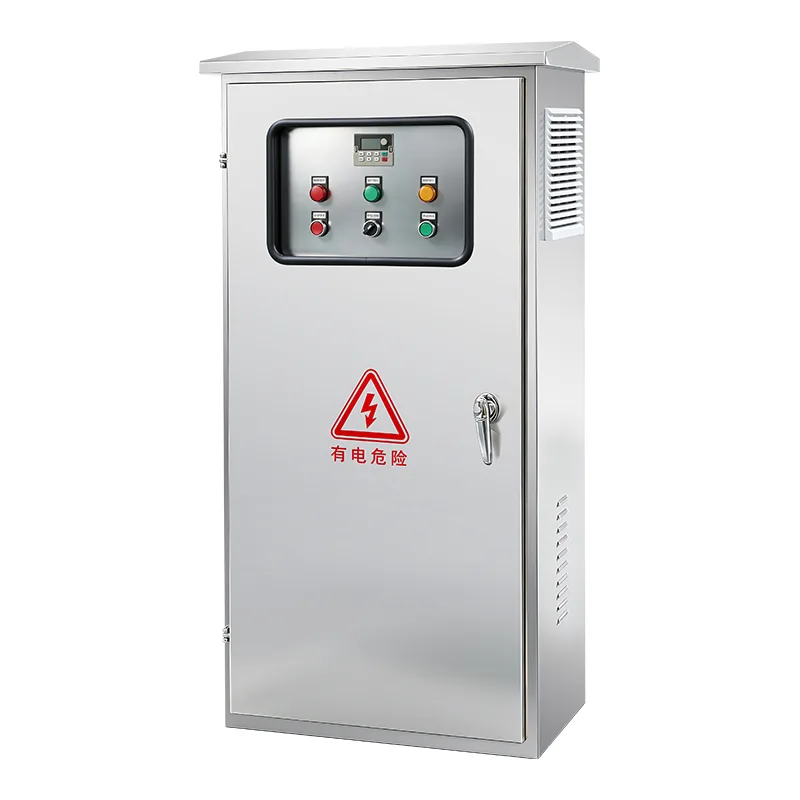

A padlón álló szekrény 1,5-2,0 mm-es horganyzott acéllemezből készül, teljesen hegesztett varratokkal és UV-stabilizált, porszórt bevonattal. A szabványos védelmi besorolás IP54, az IP65 pedig kültéri vagy magas poros környezetben használható. A szekrény csuklós, tömített bejárati ajtóval rendelkezik, zárható fogantyúval és opcionálisan a mérőműszerekre néző ablakkal. A passzív szellőztetést szűrt lamellák vagy légtelenítő csatornák biztosítják, természetes konvekcióval, amelyet kiszámított légút segít. A nagy folyamatos terhelési sűrűségű szekrényeknél termosztatikusan szabályozott kényszerlevegő-szellőztetés van beépítve, ventilátorhiba esetén riasztóérintkezőkkel. Hideg vagy magas páratartalmú berendezésekhez belső kondenzációgátló fűtőtestek is rendelkezésre állnak.
A szekrényt az IEC 61439-1 és az IEC 61439-2 szerint tervezték és tesztelték a kisfeszültségű kapcsoló- és vezérlőegység-szerelvényekre vonatkozóan, az elektromos áramellátó berendezésekre vonatkozó IEC 60364-7-722 szabványnak megfelelően. A belső ívhiba elleni védelem, az ujjbiztos alkatrész-árnyékolás és a fő bejövő szigetelő, amely a szekrényajtó kinyitása nélkül is működtethető. A földelés folytonosságát minden szakaszon a házhoz csatlakoztatott, dedikált védőföldelő sín biztosítja. Minden alkatrész CE-jelöléssel rendelkezik, UL és egyéb regionális tanúsítvánnyal.
1. kérdés: Hány töltőt tud egy elosztószekrény támogatni?
A kimenő adagolók száma teljesen konfigurálható. Egyetlen szekrény általában 4-24 töltőáramkört képes támogatni, az egyes töltők névleges áramától és a teljes bejövő tápkapacitástól függően. Nagyobb telephelyek esetén több szekrény is kaszkádozható egy fő- és alelosztó topológiában.
2. kérdés: Szükségem van külön mérőóra minden töltőáramkörhöz?
Ez a számlázási követelményektől függ. Nyilvános töltés esetén, ahol minden egyes rekeszről külön kell számlázni, az áramkörönkénti mérés javasolt. Flottaraktárak vagy munkahelyi töltés esetén, ahol a teljes energiafogyasztást belsőleg osztják fel, elegendő lehet a csoportos mérés. A szekrény mindkét megközelítéshez konfigurálható.
3. kérdés: Milyen névleges bejövő tápfeszültség és áramerősség érhető el?
A szabványos konfigurációk 230/400 V háromfázisú, 50/60 Hz-es feszültséget fogadnak el, 100 A és 1600 A közötti névleges bejövő árammal. Kérésre magasabb besorolás is elérhető. Nagyobb telepítéseknél egy dedikált transzformátor közvetlenül táplálhatja a szekrényt.
4. kérdés: Felszerelhető a szekrény a szabadban a töltők mellé?
Igen. A szekrény IP55 vagy IP65 besorolású kültéri telepítéshez. Meleg, párás vagy hideg éghajlaton, hosszabb kültéri használatra ajánlott a napernyő ernyő és a páralecsapódás elleni fűtőelem. A szekrény beton lábazatra vagy alátétre szerelhető, alsó kábelbevezetéssel tömített tömszelencelemezeken keresztül.
5. kérdés: Mi az a terheléskezelő vezérlő, és hogyan működik?
Az opcionális intelligens vezérlő az összes áramkör valós idejű fogyasztását figyeli. Amikor a teljes igény megközelíti a telephely maximálisan megengedhető terhelését, dinamikusan csökkenti az alacsonyabb prioritású töltők teljesítményét, vagy megváltoztatja a töltési ütemezést, hogy megakadályozza a fő megszakító kioldását. Ez lehetővé teszi több töltő csatlakoztatását egy adott tápellátáshoz, csökkentve a szükséges hálózati csatlakozási kapacitást és a kapcsolódó közüzemi költségeket.
6. kérdés: Hogyan integrálható ez a szekrény a töltéskezelő rendszerrel (CMS)?
A szekrény mérési és terheléskezelési vezérlője támogatja a Modbus RTU/TCP-t, és interfésszel tud OCPP-kompatibilis töltéskezelési platformokkal. A mérőadatok és a riasztási állapot továbbításra kerül a CMS-be, így a kezelők ugyanazon a műszerfalon tekinthetik meg az energiaelosztást a telephelyen, amelyet a töltőkezeléshez használnak.
7. kérdés: A szekrénybe belefér a jövőbeni töltő?
Igen. A szekrény szállítható tartalék kimenő adagolóállásokkal, előre telepített gyűjtősín-kapacitással és hellyel a további adagolómodulok számára. Ez lehetővé teszi új töltőáramkörök hozzáadását a töltőkábel csatlakoztatásával és a betápláló megszakító felszerelésével, anélkül, hogy szükség lenne a gyűjtősín módosítására.
8. kérdés: Milyen szabályozási szabványoknak felel meg a kabinet?
A szekrény az IEC 61439-1/2 szabvány szerint készült és tesztelt, az IEC 60364-7-722 szabvány szerinti speciális elektromos beszerelési követelményekkel. Regionális tanúsítványok, köztük CE, UKCA és ezzel egyenértékű tanúsítványok állnak rendelkezésre. Minden szekrényhez teljes dokumentációt biztosítunk, beleértve az egysoros diagramokat, vizsgálati tanúsítványokat és szerelési kézikönyveket.
A több mint 200 benzinkutat üzemeltető nemzeti üzemanyag-kiskereskedelmi lánc ambiciózus programot vállalt egyenáramú gyorstöltő csomópontok telepítésére a nagy forgalmú autópályák mentén. Mindegyik telephelyen négy-nyolc kétágyús egyenáramú gyorstöltőt kellett telepítenie, 8-16 töltőrekeszt létrehozva. Az üzembe helyezést szakaszosan kellett átadni, és a jövőbeni időpontokban megduplázódott a töltési kapacitás.
Minden egyes telephely az elektromos infrastruktúrával kapcsolatos kihívások következetes sorozatát mutatta be. A benzinkút kioszkján belüli jelenlegi kisfeszültségű elosztást nem az egyenáramú gyorstöltők igényeire tervezték, amelyek együttesen 400-800 A-t igényelhetnek telephelyenként. Az egyedi kapcsolószekrények helyszíni gyártása minden helyen jelentős mérnöki költségeket, inkonzisztens minőséget és hosszabb leállást jelentene a telepítés során. A közüzemi betáplálás csatlakozási pontja gyakran távol helyezkedett el az ideális töltőállástól, ami strukturált megközelítést igényel a kábelelosztásban.
A kiskereskedő emellett minden egyes töltőrekeszhez központi energiamérést igényelt, hogy támogassa a munkamenetenkénti ügyfélszámlázást, és erőteljes védelmet követelt a drága gyorstöltő elektronika számára. A veszélyes területnek minősített benzinkutakkal a szigorú elektromos biztonság és az előírások betartása nem volt vita tárgya.
Minden telephely gerinceként szabványos, gyárilag tervezett áramelosztó szekrényt választottak. Minden szekrény úgy lett beállítva, hogy megfeleljen a helyszín energiaigényének és a töltők számának – jellemzően 630A vagy 800A bejövő táp nyolc kimenő 125A-160A betápláló áramkörrel.
● Egy előzetesen tesztelt ház váltotta fel az egyedi építésű kapcsolótáblát, így hetekig spórolt meg a helyszíni elektrotechnika telephelyenként.
● Az áramkörönkénti bevételi besorolású mérés a szekrény dedikált mérőrekeszében közmű-kompatibilis számlázási adatokat biztosított minden töltőrekeszhez, közvetlenül a kiskereskedő fizetési platformjába integrálva.
● Az 1+2 típusú túlfeszültségvédelem a fő bejövő tápegységen és a 2-es típusú SPD a kimenő adagolókon réteges védelmet nyújtott a töltő elektronikája számára.
● A fő bejövő szigetelő és az egyes adagolómegszakítók biztonságos leválasztást tettek lehetővé a karbantartáshoz, a kivitelező biztonsága érdekében pedig egy lezárási lehetőséggel.
● A külső besorolású IP65-ös burkolat és a páralecsapódás elleni fűtőelem azt jelentette, hogy a szekrény a töltők mellett helyezhető el, minimálisra csökkentve a kimenő kábelek átfutását.
● Minden telephelyen megtalálhatók a tartalék adagolóhelyek, amelyek lehetővé tették további töltők csatlakoztatását a későbbi fázisokban szekrénycsere vagy nagyobb elektromos átalakítás nélkül.
Az első 50 telephelyen szabványos, 800A besorolású elektromos töltőáram-elosztó szekrényeket telepítettek nyolc kimenő tápáramkörrel. Mindegyik szekrény minden áramkörön árbevétel-kategóriájú mérést, 1+2 típusú túlfeszültség-védelmet és IP65-ös burkolatot tartalmazott kondenzációs fűtéssel. A szekrényeket komplett szerelvényként gyártották, tesztelték és szállították, csak a bejövő tápcsatlakozást és a kimenő töltőkábelezést a helyszínen. Az üzembe helyezési idő átlagosan kevesebb mint két nap telephelyenként a szállítástól az áram alá helyezésig.
● A helyszíni üzembe helyezési idő körülbelül 60%-kal csökkent az egyedi kapcsolószekrény-megoldásokhoz képest, ami felgyorsította a nemzeti bevezetési programot.
● A szabványosított szekrénykialakítás kiküszöbölte az elektromos minőség és a biztonsági megfelelőség eltéréseit a teljes telephely-portfólióban.
● 18 hónapos működés után nulla szekrényhez kapcsolódó elektromos meghibásodást rögzítettek, és a túlfeszültség-védelem két helyen is működött villámlás közben, védve a töltőelektronikát.
● A tartalék adagolóhelyeket 15 helyszínen aktiválták a bevezetés második fázisában, és egy nap alatt új töltőáramkörökkel egészültek ki – ezzel érvényesítve a jövőbiztos tervezési stratégiát.
● Az üzemanyag-kiskereskedő azóta további 50 telephelyen alkalmazta ugyanazt a szekrényspecifikációt, villamosmérnöki csapata pedig kulcsfontosságú működési előnyként említette a szekrény integrálását a központi CMS-platformukkal.
