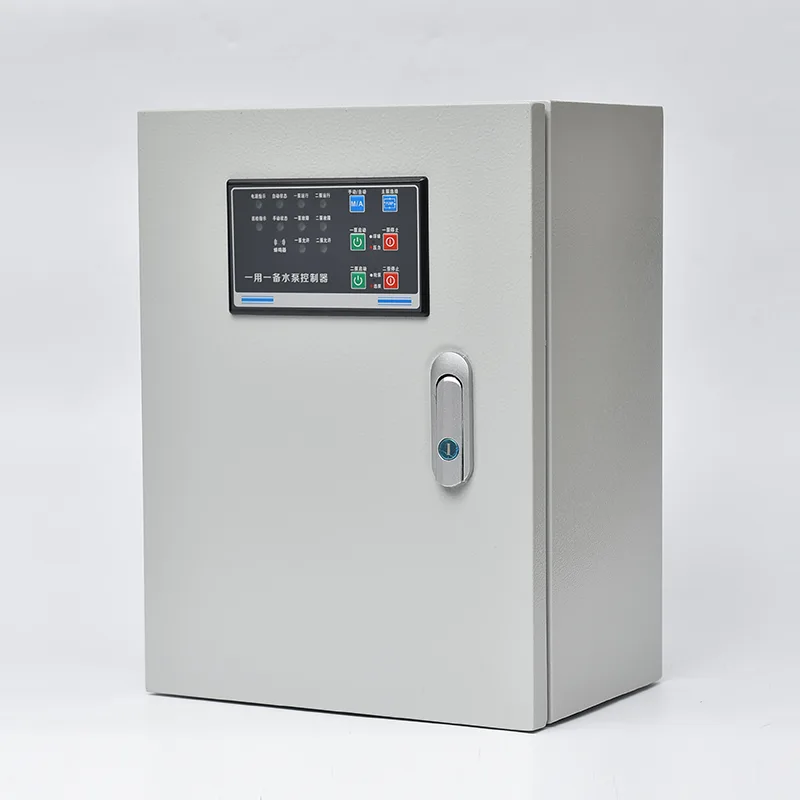

Vásároljon minőségi vízkezelő szivattyú vezérlőpanelt a vezető kínai CSIVEI gyártótól. Integrálja a bejövő megszakítókat, a szivattyú mágneskapcsolóit vagy a lágyindítókat, a túlterhelésreléket, a programozható logikai vezérlőt vagy a dedikált szivattyúvezérlőt, valamint a szintérzékelő interfészeket egyetlen, padlón álló vagy falra szerelhető házban. A névleges teljesítmény 0,75 kW-tól 250 kW-ig terjed 380–480 V háromfázisú feszültség mellett. A folyadékszint-érzékelés fogadja az úszókapcsolóktól, hidrosztatikus nyomástávadóktól vagy ultrahangos érzékelőktől érkező bemeneteket – a vezérlő automatikusan elindítja a terhelési szivattyút, amikor az olajteknő megtelik, behoz egy segédszivattyút, ha a beáramlás meghaladja az egyszivattyú kapacitását, és aktiválja a magas szintű riasztási kimeneteket, ha a szint továbbra is emelkedik. Az automatikus váltakozó funkció az üzemórák vagy minden indítási ciklus alapján forgatja a vezető szivattyú szerepét, kiegyensúlyozva a mechanikai kopást. Minden szivattyúkör egyedileg védett túlterhelés, rövidzárlat, fáziskiesés és fázisváltás ellen. A szennyvízhasználathoz specifikus további védelmek – például a tömítések szivárgásának felügyelete, a csapágyhőmérséklet figyelése és a szivattyú eltömődésének észlelése aluláram- vagy túlterhelés-profillal – be vannak építve a problémák megoldására, mielőtt a motor megsérülne. Az ajtóra szerelt HMI megjeleníti az olajteknő szintjét, a szivattyú állapotát, az üzemórákat és a hibaelőzményeket. A Modbus RTU/TCP-n vagy az opcionális 4G átjárón keresztüli kommunikáció lehetővé teszi a távfelügyeletet és a SCADA integrációt. A ház horganyzott acélból készült, korróziógátló porszórt bevonattal, IP55 szabvány vagy IP65 besorolású kültéri telepítéshez.
A települési szennyvízátemelő állomásoktól az ipari szennyvízkezelésig a vízkezelő szivattyú vezérlőpultja automatizált, felügyelet nélküli szivattyúkezelést biztosít a legigényesebb szennyvízkörnyezetben.
A városi csatornahálózatok átemelő állomásokra támaszkodnak, hogy a szennyvizet az alacsonyan fekvő gyűjtőhelyekről gravitációs vezetékekbe vagy tisztítótelepekbe emeljék. A vezérlőpanel egy-négy búvárszivattyút kezel nedves kút konfigurációban, és automatikusan beállítja a szivattyú működését, amint a beáramlás a napi használati szokásoktól függően változik. Magas szintű riasztási kimenetek csatlakoznak a telemetriai rendszerhez a központi SCADA értesítéshez, míg a váltakozó funkció biztosítja a szivattyú kiegyensúlyozott kopását a telepített flottában.
A tisztítótelepeken belül a szivattyútelepek kezelik a nyers szennyvíz felvételét, az elsődleges iszapszállítást, az eleveniszap visszavezetését és a kezelt szennyvíz elvezetését. A panel az egyes szivattyúegységeket függetlenül kezeli, integrált felügyelettel a tömítések szivárgására és a csapágyhőmérsékletre, amely kritikus a búvármotor meghibásodásának megakadályozása érdekében folyamatos üzemű alkalmazásoknál. A SCADA üzemmel való kommunikáció valós idejű áramlási, energia- és hibaadatokat biztosít.
Az élelmiszer-feldolgozási, vegyipari, textilipari és bányászati műveletek során olyan szennyvíz keletkezik, amely megkérdőjelezi a szabványos szivattyúvezérlést – korrozív folyadékok, magas szilárdanyag-tartalom, magas hőmérséklet vagy rostos anyagok. A panel motorvédelmi profiljai úgy hangolhatók, hogy korán észleljék a szivattyú eltömődését, automatikus vissza- és újrapróbálkozási ciklust indítva a járókerék akadályainak megszüntetésére, mielőtt a kezelő beavatkozását kérnénk.
A nagy irodaparkok, bevásárlóközpontok és a települési csatornaszint alatti többtornyos lakóépületek megbízható alagsori szivattyúvezérlést igényelnek. A panel teljesen automatizált működést biztosít az épületfelügyeleti rendszerhez csatlakoztatott magas szintű riasztókimenetekkel, így nem áll fenn a szennyvíz lakott terekbe történő visszavezetése. Kompakt falra szerelhető konfigurációja megfelel a kereskedelmi pincékre jellemző korlátozott üzemi helyiségeknek.
A heves esőzések idején a lefolyást kezelő csapadékvíz-állomásokon hosszú tétlenségi időszakok várnak, majd hirtelen, intenzív beáramlás következik. A panel eső üzemmódú aktiválási sémát kínál: amikor viharjelzés érkezik egy esőmérőtől vagy emelkedő kútszinttől, minden szivattyú elsőbbségi indítási sorrendbe lép. A gyors váltakozás a hosszú viharszivattyúzás során megakadályozza, hogy egyetlen szivattyú is viselje a teljes hőterhelést.
A vidéki vagy szétszórt helyeken található szennyvízszivattyú állomások kihasználják a panel teljes automatizálását és távfelügyeleti képességét. A beépített 4G átjáró vagy rádiótelemetriai interfész elküldi a szivattyú állapotát, az olajteknő szintjét és a riasztási adatokat egy központi műveleti központnak. A kezelők távolról nyugtázhatják a riasztásokat és visszaállíthatják az utazásokat, így drasztikusan csökkentve az egymástól több száz kilométerre lévő állomások helyszíni látogatásának költségeit és késedelmét.
A vízkezelő szivattyú vezérlőpultja egyetlen, gyárilag tesztelt szerelvényben egyesíti a szintalapú szivattyúsorrendet, a szennyvíz-specifikus motorvédelmet és a robusztus környezeti keményedést.
A vezérlő egy vagy több szintű jeleket fogad úszókapcsolókról (diszkrét, jellemzően négy szint: leállítás, vezető szivattyú indítás, késleltetett szivattyú indítás, magas riasztás), vagy folyamatos 4–20 mA analóg bemenetet hidrosztatikus nyomástávadótól vagy ultrahangos érzékelőtől. Amikor az olajteknő szintje a vezető kezdőpontra emelkedik, a szivattyú elindul. Ha a beáramlás meghaladja az egyszivattyús ürítési sebességet, és a szint tovább emelkedik a késleltetett kezdőpontig, a vezérlő elindít egy segédszivattyút. Amikor a szint a leállási pontra esik, minden szivattyú leáll. A magas szintű riasztás akkor aktiválódik, ha az olajteknő elér egy kritikus küszöböt – jelezve a szivattyúteljesítményt meghaladó beáramlást vagy a szivattyú meghibásodását –, és ez a jel prioritásos riasztásként kerül továbbításra a telemetriai rendszerbe. A konfigurálható ráfutási időzítő rövid ideig üzemben tartja a szivattyúkat a leállási pont elérése után, hogy megtisztítsa a nyomóvezetéket, megakadályozva a szilárd anyagok lerakódását.
A vezérlő minden szivattyúcikluson vagy konfigurálható üzemóra alapon váltogatja a vezető szivattyú megnevezését. A váltakozás a leállítási ponton történik – az aktuális ciklus befejeződése után a sorrendben következő szivattyú lesz a vezető. Ha a vezető szivattyú nem indul el vagy működés közben leold, a vezérlő automatikusan a következő szabad szivattyút jelöli ki vezetőnek, és azonnal elindítja, miközben a hibás szivattyút lezárja és riasztást generál. Ez az automatikus átkapcsolás biztosítja az állomás folyamatos működését a kezelő beavatkozása nélkül.
A szabványos túlterhelés és rövidzárlat elleni védelem mellett a panel a merülő szennyvízszivattyúk meghibásodási módjaira szabott védelmet is tartalmaz. A tömítés szivárgásérzékelése vezetőképesség-érzékelőt használ a szivattyú olajkamrájában vagy a tömítés üregében. Ha vízbehatolást észlel, a panel riasztást ad – lehetővé téve a karbantartás ütemezését, mielőtt a motor tekercselése veszélybe kerülne –, és beállítható úgy, hogy a szivattyút lekapcsolja, ha a szivárgás elér egy kritikus küszöböt. A csapágyhőmérséklet-felügyelet fogadja a szivattyúmotorba ágyazott PTC termisztor vagy PT100 bemeneteket. A túlmelegedés a súlyosságtól függően riasztást vagy kioldást vált ki. A szivattyúblokkolás elleni védelem motoráram-profilozást alkalmaz: ha a vezérlő a normál működési sáv alatti hirtelen áramesést észlel, ami blokkolt vagy elakadt járókerék-futólámpát jelez, konfigurálható hátra- és újrapróbálkozási ciklust kezdeményez (egy vagy több rövid fordított irányú futás az akadály megszüntetésére), mielőtt riasztana.
A panel az indítási módot a szivattyúmotor méretéhez és a helyszíni ellátási korlátokhoz igazítja. A közvetlen indítás alkalmas kisebb szivattyúkhoz, körülbelül 7,5 kW-ig. A csillag-delta indítás csökkenti a közepes teljesítményű szivattyúk beindítását. A lágyindítókat nagyobb szivattyúkhoz tervezték, ahol a tápfeszültség csökkenést szabályozni kell, és el kell kerülni a visszacsapó szelepek hirtelen indításból eredő becsapódását. A VFD-ket ott használják, ahol változtatható sebességű működésre van szükség – például a szivattyú fordulatszámának a beáramláshoz való hozzáigazítása a konzisztens vizes kutak szintjének fenntartása érdekében, ahelyett, hogy a rögzített be- és kikapcsolási pontok között ciklikusan mozognának.
Egy dedikált vezérlőtranszformátor 24 V AC vagy 24 V DC feszültséget biztosít a vezérlő, a HMI, az érzékelők és a riasztó áramkörök számára – teljesen leválasztva a motor áramútjától. A panel ajtaján található vészleállító nyomógombok mechanikusan leválasztják a szivattyú teljesítményét. Egy külső biztonsági reteszelő hurok fogadja a nedves kutak gázérzékelésének bemeneteit, a szivattyúállomás bejáratánál lévő ajtóreteszeléseket és a hővédelmet bármely felfelé irányuló berendezéstől.
Az ajtóra szerelt szöveges kijelző vagy színes érintőképernyő valós idejű olajteknő szintet, szivattyú állapotot, üzemórákat, indítási számlálót, motoráramot és aktív riasztásokat biztosít időbélyegzett hibatörténettel. Az interfész támogatja a kézi szivattyúvezérlést a karbantartáshoz, az automatikus visszaállítással egy konfigurálható időtúllépés után a véletlen kézi zárolás elkerülése érdekében. A paraméterek beállítása – szint alapjelek, bekapcsolási időzítők, váltakozó üzemmód – jelszóval védett.
A szabványos RS485 Modbus RTU szivattyúállomás telemetriai egységekhez csatlakozik. Az opcionális 4G vagy Ethernet felhőátjáró közvetlen internetes és okostelefon-hozzáférést biztosít a szivattyú állapotához, szintadatokhoz, energiafogyasztáshoz és riasztási push értesítésekhez. Szárazérintkezős riasztási kimenet minden szivattyúhiba és általános magas szintű állapot esetén jellemzően a telemetriai rendszerhez van vezetékezve, elsőbbséget élvez minden hálózati alapú riasztással szemben.
A szennyvízátemelő állomásokon korrozív atmoszféra van – hidrogén-szulfid, páratartalom, és egyes esetekben vegyi gőzök is. A burkolat horganyzott acélból készül, vegyszerálló porszórt bevonattal. Az IP55 szabványos; Az IP65 védettségű, tömszelencén keresztüli tömített kábelbevezetéssel kültéri vagy szabadon történő telepítésre van előírva. A szellőzőszűrők aktív szenet használnak, ahol a H₂S expozíció jelentős. Minden belső fémszerkezet bevonattal vagy rozsdamentes acélból készül, a PCB-k pedig megfelelő bevonattal vannak ellátva a nedvesség és a korrozív gázok ellen.
1. kérdés: Milyen szintérzékelőket képes fogadni a panel, és hány szintet vezérel?
A panel úszókapcsolókat (jellemzően négy különálló szint), hidrosztatikus nyomástávadót (4-20 mA) vagy ultrahangos érzékelőket fogad. A diszkrét úszóknál a vezérlési szintek a következők: stop, vezető szivattyú indítás, késleltetett szivattyú indítás és magas riasztás. Az analóg érzékelővel ezek az alapértékek közvetlenül a vezérlőben vannak programozva, nagyobb rugalmasságot és távoli állíthatóságot biztosítva.
2. kérdés: Hogyan kezeli a panel a szivattyú rongyok és szilárd anyagok miatti eltömődését?
A vezérlő folyamatosan figyeli a motor áramát. Ha az áramerősség jelentősen a normál szivattyúzási sáv alá esik, a vezérlő valószínűsíthető elzáródást azonosít, és automatikus vissza- és újrapróbálkozási sorozatot indít. A szivattyút rövid ideig hátramenetben járatják, hogy elmozdítsák az akadályt, majd újraindítják előre. Ha a kísérlet sikeres és az áram normalizálódik, a művelet folytatódik. Ha az elzáródás a beállított számú próbálkozás után is fennáll, a szivattyú le van tiltva, és riasztást generál.
3. kérdés: Mi történik, ha az üzemi szivattyú működés közben meghibásodik?
A vezérlő azonnal elérhetetlennek jelöli a meghibásodott szivattyút, kiválasztja a következő szabad szivattyút a forgási sorrendben, elindítja, és hibariasztást ad. Ez az automatikus átkapcsolás biztosítja, hogy a szivattyúzás késedelem nélkül folytatódjon. A hibás szivattyú zárva marad mindaddig, amíg a riasztást nyugtázzák és a hibát el nem távolítják.
4. kérdés: Hogyan működik a váltakozás, és be tudom állítani futási óra alapú forgatásra?
A váltakozás megváltoztatja, hogy melyik szivattyú működjön vezetőként minden teljes szivattyúciklus után, vagy egy konfigurálható futási óra küszöbértéken. Az üzemóra alapú forgás minden szivattyúnál kiegyenlíti a mechanikai kopást és a tömítés élettartamát. A váltakozás a leállási ponton történik, amikor az olajteknő üres, így nem áll fenn a magas szintű események veszélye az átállás során.
5. kérdés: Milyen kommunikációs és távoli riasztási lehetőségek vannak benne?
A panel a következőket kínálja: feszültségmentes reléérintkezők közös riasztáshoz, magas szintű riasztáshoz és egyedi szivattyúhibákhoz (vezetékes telemetriai csatlakozáshoz); RS485 Modbus RTU szabvány a helyi SCADA vagy RTU integrációhoz; és opcionális 4G felhőátjáró a közvetlen távoli eléréshez webböngészőn vagy okostelefon-alkalmazáson keresztül, push értesítési riasztásokkal.
6. kérdés: Működhet a panel tartalék generátorral?
Igen. A panel szivattyúsorrendje és lágyindítói vagy csillag-delta indítói korlátozzák a bekapcsolási áramot, lehetővé téve a generátor számára, hogy a kapacitásán belül indítsa el a szivattyúkat. Az opcionális generátor bemeneti jel csökkentheti az egyidejűleg üzemelő szivattyúk számát tartalék tápellátás mellett, megelőzve a generátor túlterhelését.
7. kérdés: Milyen karbantartást igényel a panel?
Az ajtótömítések, a szellőzőszűrők és a belső állapot havi szemrevételezése. A tápcsatlakozók és a kontaktor állapotának negyedéves ellenőrzése. A szintbemenetek, a magas szintű riasztás, a váltakozó logika és a biztonsági eszközök éves funkcionális tesztelése. A panel korrózióvédelmi intézkedéseit évente ellenőrizni kell agresszív környezetben. A kontaktorok az elsődlegesen javítható tételek, a csereintervallumok a szivattyúciklus gyakoriságától függenek.
Egy regionális vízügyi hatóság az Egyesült Királyságban több mint 40 szennyvízátemelő állomást üzemeltetett vidéki és külvárosi területeken, összegyűjtve a kis települések szennyvizét, és a központosított tisztítóművekbe szivattyúzva. Sok állomás 15-25 éves volt, és az elöregedett vezérlőpanelek alapvető úszókapcsolós relélogikát alkalmaztak. A hatóságnak szembe kellett néznie a szivattyú dugulások és meghibásodások miatti hívási költségek növekedésével, a tervezett ellenőrzések között az állomás állapotának átláthatatlanságával és a cserealkatrészek beszerzésének növekvő nehézségeivel.
A meglévő relé alapú panelek nem kínáltak távfelügyeletet, nem észlelték a szivattyú elzáródását, és nem voltak automatikus váltakozásuk – minden állomás egyetlen szivattyút működtetett kézi készenléttel, amelyhez fizikai látogatásra volt szükség az átálláshoz. Az üzemi szivattyú eltömődését mindaddig nem észlelték, amíg a készenléti szivattyú is riasztott, ami segélyhívásokat és alkalmankénti szennyvízkiömléseket eredményezett. Az állomások 1500 négyzetkilométeren helyezkedtek el, így a reaktív karbantartás lassú és költséges.
Amikor a hatóság az irányítási rendszer korszerűsítését tervezte, az új paneleknek polgári átalakítás nélkül be kellett illeszkedniük a meglévő föld feletti kioszkokba, kapcsolódniuk kellett a meglévő úszókapcsolókkal és új ultrahangos szintérzékelőkkel, és a hatóság meglévő telemetriai hálózatán keresztül kellett kommunikálniuk – az UHF rádió és a GPRS keveréke, amely egyszerű szárazérintkezős riasztókimeneteket igényelt a Modbus adatok mellett. A specifikáció megkövetelte az automatikus váltakozást, az eltömődés észlelését és a tömítésszivárgás figyelését is.
A gyárilag tervezett panelmegoldás minden igényt egyetlen csomagban teljesített. A panelek a kioszk hátlapjainak pontos beépítési méretei szerint készültek, elkerülve a szerkezeti munkát. A vezérlő elfogadta a meglévő úszókapcsoló bemeneteket és az új, 4–20 mA-es ultrahangos jeleket is, lehetővé téve az állomások fokozatos bővítését.
A szivattyú dugulásának észlelése döntőnek bizonyult. A három állomáson végzett korai kísérletek azt mutatták ki, hogy sok blokkolási jelzés valójában szaggatott akadás volt, amelyek maguktól megszabadultak – a központ automatikus vissza- és újrapróbálkozási szekvenciája megoldotta ezeket a kezelői beavatkozás nélkül. Csak a tartós dugulások váltottak ki riasztást. A tömítésszivárgás-ellenőrzés nedvesség behatolást észlelt két szivattyúban az üzembe helyezés során, lehetővé téve a megelőző csapágycserét a szivattyúk rendes üzembe helyezése előtt.
A riasztókimeneteket úgy konfigurálták, hogy közvetlenül kapcsolódjanak a hatóság meglévő UHF telemetriai kihelyezett állomásaihoz. A SCADA-csapat rendelkezésére álló Modbus-adatokkal kombinálva a hatóság egyszerű hibajelentést és részletes állomáselemzést is kapott.
Negyven előregyártott, kétszivattyús állomásokhoz (1,5 kW-tól 15 kW-ig) konfigurált panelt gyártottak és teszteltek négy hónapon keresztül, és a hatóság elektromos csapata szabványos üzembe helyezési eljárást követően telepítette őket. A panelek tartalmaztak lágyindítókat a 7,5 kW-os és nagyobb teljesítményű szivattyúknál, tömítésszivárgást és csapágyhőmérséklet-figyelő bemeneteket, eltömődés-érzékelő logikát, valamint úszó- és ultrahangos szintkompatibilitást. A fokozatos bevezetés során havonta hat állomást korszerűsítettek, a teljes hálózat nyolc hónap alatt elkészült.
● A vészhelyzeti szivattyúk jelzései körülbelül 60%-kal csökkentek az első évben, a kisebb dugulások automatikus visszafordítása és újrapróbálása, valamint a tömítésszivárgás-figyelés korai figyelmeztetése miatt, amely lehetővé teszi a tervezett karbantartást.
● A szivattyúk váltakozó üzemideje kiegyensúlyozott az üzemi és készenléti szivattyúk között a legtöbb állomáson először, meghosszabbítva a mechanikus tömítések és csapágyak szervizintervallumát.
● A SCADA csapata mind a 40 állomáson valós idejű láthatóságot kapott az olajteknő szintjéről, a szivattyú állapotáról és az üzemórákról, felváltva a korábbi heti fizikai ellenőrzésekre támaszkodó szolgáltatásokat.
● Az üzemeltetők arról számoltak be, hogy a szabványos panelelrendezés az összes állomáson jelentősen leegyszerűsítette a hibakeresést, mivel minden technikus pontosan tudta, hol találhatók az egyes alkatrészek és terminálok.
● A hatóság azóta egy hálózatbővítési programban további 15 állomásra ugyanazt a panelspecifikációt fogadta el.
