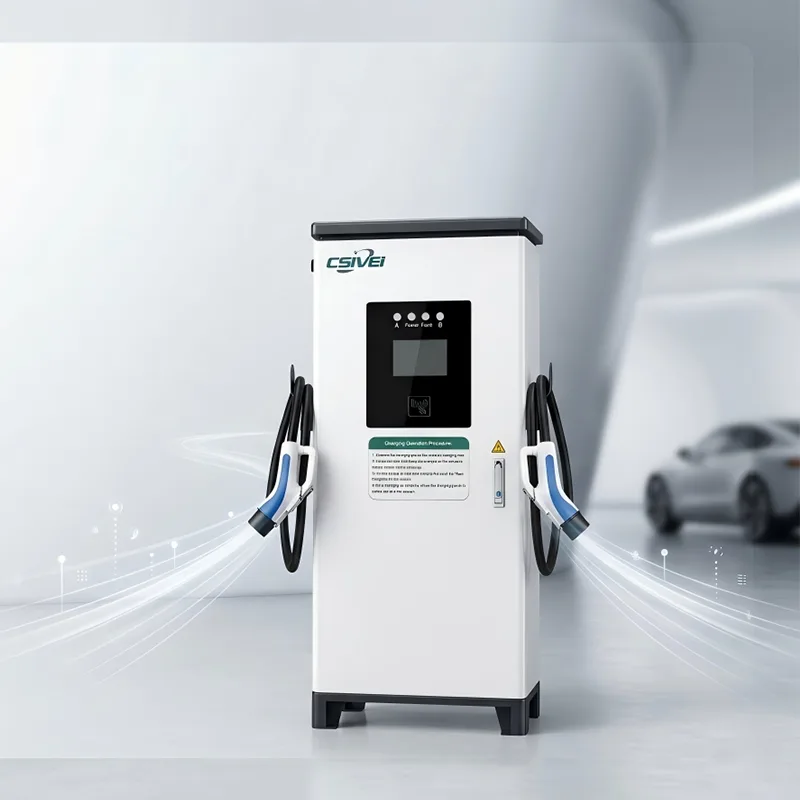

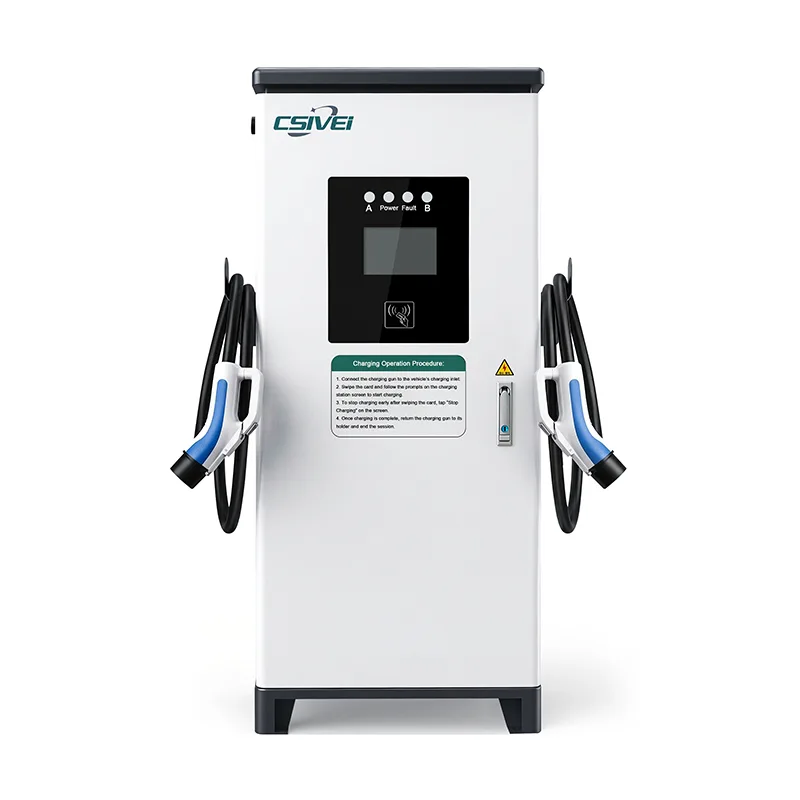

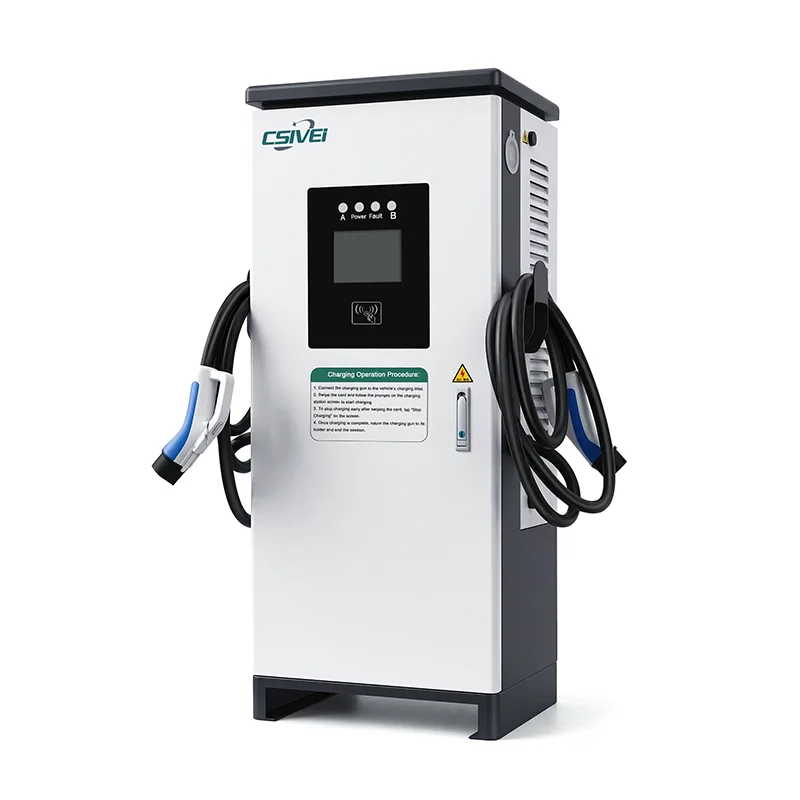

A kereskedelmi elektromos járművek töltési megoldásaira szakosodott vezető kínai gyárként a CSIVEI szállítja a Dual-Gun Standing DC EV Chargert – egy nagy teljesítményű, kettős kimenetű töltőállomást, amelyet a nagy forgalmú kereskedelmi környezetek teljesítményének maximalizálására terveztek. Ez az egyetlen egység két szomszédos parkolóhelyet szolgál ki, dinamikusan osztva el az energiát a két jármű között, hogy optimalizálja a töltési hatékonyságot, csökkentse az infrastrukturális költségeket, és megnehezítse a parkoló ingatlanok minden négyzetméterét. A CCS1, CCS2, CHAdeMO és GB/T szabványok széles körű kompatibilitásával – beleértve a vegyes konfigurációs lehetőségeket is – ez a töltő megfelel a globális EV-flották sokrétű igényeinek, miközben biztosítja a CSIVEI által ismert megbízhatóságot és teljesítményt.
Intelligens dinamikus terheléskezelés— A valós idejű energiaelosztás az akkumulátor állapota, az igény és a prioritási szabályok alapján osztja fel az energiát két fegyver között. Egy jármű 100%-os teljesítményt kap; két jármű zökkenőmentesen osztozik a hálózat túlméretezése nélkül.
Moduláris teljesítményarchitektúra— Az üzem közben cserélhető 20kW/30kW-os modulok ≥95%-os hatékonysággal működnek. Az egyes modulok az egység leállítása nélkül cserélhetők – a töltő lemerül, és mindkét pisztolyt tovább szolgálja.
Több szabványos kompatibilitás- Támogatja a CCS1, CCS2, CHAdeMO és GB/T mindkét fegyvert egymástól függetlenül. Vegyes konfigurációs lehetőségek (pl. CCS2 + CHAdeMO) egyetlen egységben elérhetők.
Masszív kültéri konstrukció— IP55/K10 besorolású horganyzott acél burkolat UV-álló bevonattal. A konform bevonatú belső részek ellenállnak a nedvességnek és a sópermetnek. Megbízhatóan működik -30°C és +55°C környezeti hőmérséklet között.
Független biztonság fegyverenként— Minden kimenet rendelkezik külön szigetelés-felügyelettel, DC-érzékeny RCD-védelemmel és túlmelegedés-lezárással. Az egyik fegyver hibája csak azt a munkamenetet szakítja meg – a másik érintetlenül folytatódik.
OCPP 1.6J/2.0.1 megfelelőség— Zökkenőmentes háttér-integráció fegyverenkénti tranzakciós naplókkal, energiaméréssel és hibadiagnosztikával. Lehetővé teszi a független számlázást és a távfelügyeletet minden egyes fiók számára.
Felhasználóbarát hozzáférés- A 7 hüvelykes érintőképernyő RFID-vel és alkalmazásalapú hitelesítéssel mindkét fegyverhez külön-külön kezeli a hozzáférést és a fizetést.
Opcionális folyadékhűtéses kábelezés— Elérhető a 120 kW feletti teljesítményszintekhez, így vékonyabb, könnyebb kábeleket tesz lehetővé, amelyek kényelmesen kezelhetők még 500 A folyamatos áram mellett is.
A nagy forgalmú kereskedelmi környezetek számára készült Dual-Gun Standing DC EV Charger két járművet szolgál ki egyetlen helyről – maximalizálja az áteresztőképességet, minimalizálja az öbölenkénti infrastruktúra költségeit, és megnehezíti a parkoló ingatlanok minden négyzetméterét.
Az autópálya szervizterületeken, a városi töltőtereken és a benzinkutak előtereiben az áteresztőképesség a legfontosabb. Ez a kétágyús egység két elektromos autót tölt egyszerre, megduplázva a csúcsidőszakokban töltőnként kiszolgált járművek számát. Ha csökken a kereslet, a teljes rendelkezésre álló teljesítmény egyetlen járműre irányítható a gyorsabb feltöltés érdekében. Az üzemeltetők számára előnyös, ha kevesebb egységet kell telepíteni és karbantartani, miközben ugyanazt a lefedettséget érik el, mint egy nagyobb egyágyús flotta.
Az elektromos busztelepeken, az utolsó mérföldes szállítási csomópontokban és a taxiállomásokon, ahol több jármű azonos időpontban tér vissza, a kettős pisztolyos konfiguráció lehetővé teszi a párhuzamos töltést anélkül, hogy 1:1-es töltő-rekesz arányra lenne szükség a teljes területen. A dinamikus terheléskezelés automatikusan priorizálja a legkorábbi ütemezett indulással rendelkező járművet, így biztosítva a flotta készenlétét, miközben a csúcshálózati igényt határokon belül tartja.
A bevásárlóközpontok, az irodatornyok és a repülőtéri parkolóhelyek üzemeltetői egyetlen központi töltőről két szomszédos elektromos autó-bővítőt tudnak kiszolgálni, így felére csökken a parkolósoronként szükséges padlóra szerelhető egységek száma. Ez csökkenti a telepítés bonyolultságát, több használható folyosót hagy maga után, és egyszerűsíti a karbantartáshoz való hozzáférést. Az RFID és az alkalmazásalapú hitelesítés megkönnyíti a felhasználói hozzáférés kezelését és a fizetések feldolgozását mindkét fegyveren egymástól függetlenül.
A szállodák, üdülőhelyek és nagyméretű kiskereskedelmi parkok kevesebb töltőt telepíthetnek, hogy több elektromos járművekre kijelölt területet lefedjenek, csökkentve az előzetes beruházási ráfordításokat, miközben továbbra is prémium vendégkört biztosítanak. A kétágyús lábnyom megőrzi a tereprendezést és a gyalogosok áramlását, a robusztus kültéri besorolású burkolat pedig az egész éves időjárásnak ellenáll további menedék nélkül.
A Dual-Gun Standing DC EV Charger egy nagy hatékonyságú, moduláris teljesítményplatform köré készült, amely egymástól függetlenül vezérel két töltési folyamatot egyetlen rendszerből – maximalizálva a hardver kihasználtságát a teljesítmény vagy a biztonság veszélyeztetése nélkül.
A kétágyús rendszer középpontjában egy valós idejű teljesítményelosztási algoritmus áll. A központi vezérlő folyamatosan leolvassa minden csatlakoztatott jármű áramerősségét, akkumulátor töltöttségi állapotát és cella hőmérsékletét. Ezen bemenetek alapján – plusz a kezelő által meghatározott szabályok, mint például az elsőbbségi számlázás, a napi tarifák vagy az indulási határidők – másodpercről-másodpercre osztja újra a rendelkezésre álló teljes teljesítményt a két fegyver között. Ha csak egy jármű van csatlakoztatva, a töltő névleges teljesítményének 100%-a erre az egyetlen pisztolyra irányul. Amikor egy második jármű csatlakozik, a rendszer zökkenőmentesen osztja meg az energiát, biztosítva, hogy egyik jármű se essen a minimális töltési küszöb alá. Ez az intelligens elosztás szükségtelenné teszi a hálózati csatlakozások túlméretezését, és kiszámíthatóvá teszi az energiaköltségeket.
A töltő egyedi, üzem közben cserélhető tápmodulokra épül – jellemzően egyenként 20 kW-os vagy 30 kW-os –, amelyek egy megosztott egyenáramú buszra táplálkoznak. Mindegyik modul a csúcsteljesítmény közelében működik (≥95%), és a többi modul megszakítása vagy az aktív töltési munkamenetek megszakítása nélkül leválasztható. Ez a modularitás azt jelenti, hogy egyetlen modulhiba nem tiltja le a teljes egységet; a töltő egyszerűen lemerül, és mindkét pisztolyt csökkentett teljesítménnyel szolgálja, amíg a modult ki nem cserélik.
A kettős pisztolyos működés nagyobb aggregált hőt termel, mint az egypisztolyos ekvivalens, különösen a tartós teljes teljesítményű munkamenetek során, magas környezeti hőmérsékleten. Ennek megoldására a rendszer többzónás hűtési stratégiát alkalmaz. A nagy átfolyású szűrt léghűtés változtatható sebességű ventilátorokkal fenntartja az optimális modulhőmérsékletet, míg az egyes pisztolyok kimeneti útján dedikált hőérzékelők függetlenül figyelik a kábel és a csatlakozó hőmérsékletét. A 120 kW feletti teljesítményszintekhez opcionális folyadékhűtéses kábelezés érhető el, amely aktívan eltávolítja a hőt a csatlakozó érintkezőiből, és vékonyabb, könnyebb kábeleket tesz lehetővé, amelyek még 500 A folyamatos áram mellett is kényelmesen kezelhetők.
Minden töltőpisztoly saját, dedikált biztonsági felügyeleti csatornával működik. Valós idejű szigetelésfigyelés, egyenáramra érzékeny maradékáram-érzékelés (A típusú + 6 mA DC RCD) és túlmelegedés elleni védelem minden kimeneten függetlenül működik. Ha az egyik fegyveren átlépik a biztonsági küszöböt, akkor a munkamenet biztonságosan megszakad, míg a másik pisztoly érintetlenül folytatódik. A vészleállító gomb biztosítja a két kimenet egyidejű azonnali mechanikus leválasztását.
A jármű-töltő interfész támogatja a CAN-alapú protokollokat (CHAdeMO, GB/T) és a Power Line kommunikációt (CCS1, CCS2) mindkét pisztolyon egymástól függetlenül. Ez lehetővé teszi a vegyes szabványos konfigurációkat – például az egyik pisztolyt a CCS2-hez, a másikat a CHAdeMO-hoz – ugyanazon a fizikai egységen belül. A beágyazott Linux-vezérlő mindkét munkamenetet párhuzamosan kezeli, teljes OCPP 1.6J/2.0.1 háttérjelentéssel minden egyes fegyverhez külön, lehetővé téve a fegyverenkénti tranzakciós naplókat, az energiamérést és a hibadiagnosztikát.
A ház galvanizált acélkerettel rendelkezik, UV-álló porszórt bevonattal, IP55 besorolású a behatolásvédelem és IK10 mechanikai behatások ellen. A belső alkatrészek konform bevonatot kapnak a nedvesség és a sópermet ellen. Az adaptív hűtőrendszer -30°C és +55°C között stabil belső feltételeket tart fenn, így az egység alkalmas a tengerparti, sivatagi és alpesi telepítésekre további menedék nélkül.
1. kérdés: Hogyan működik az áramelosztás, amikor két jármű tölt egyszerre?
A töltő intelligens dinamikus terheléskezelő rendszere folyamatosan figyeli minden csatlakoztatott jármű akkumulátorának állapotát, a kért áramerősséget és a munkamenet paramétereit. Valós időben automatikusan felosztja a rendelkezésre álló teljes teljesítményt a két fegyver között. Ha csak egy jármű van csatlakoztatva, az a töltő névleges teljesítményének 100%-át kapja. Amikor egy második jármű csatlakozik, a teljesítmény megoszlik a kereslet és a kezelő által meghatározott szabályok alapján – biztosítva, hogy mindkét jármű hatékonyan töltsön a töltő teljes kapacitásának túllépése nélkül.
2. kérdés: Kiszolgálhat-e a két fegyver különböző töltési szabványokkal rendelkező járműveket?
Igen. A töltő egyetlen egységen belül támogatja a vegyes szabványos konfigurációkat. A gyakori összeállítások közé tartozik egy CCS2 pisztoly és egy CHAdeMO fegyver, vagy mindkettő CCS2. Mindegyik pisztoly függetlenül működik a saját kommunikációs protokolljával, lehetővé téve, hogy az egység kompatibilitási problémák nélkül kiszolgáljon egyidejűleg különböző elektromos járművek gyártmányait és modelljeit.
3. kérdés: Mi történik, ha az egyik fegyver hibába ütközik a kettős munkamenet során?
Minden fegyvernek saját független biztonsági felügyeleti csatornája van. Ha hibát – például a szigetelési ellenállás leesését vagy túlmelegedési eseményt – észlel az egyik kimeneten, csak az a munkamenet fejeződik be biztonságosan. A másik pisztoly érintetlenül tölti tovább. Vészleállító gomb is rendelkezésre áll, amely szükség esetén azonnal mechanikusan leválasztja mindkét kimenetet.
4. kérdés: Milyen hely- és telepítési előnyökkel jár két egypisztolyos töltő beszereléséhez képest?
Egyetlen dupla pisztolyos egység két szomszédos parkolóhelyet szolgál ki egyetlen padlóra szerelt alapterületről, így csökken a soronként szükséges töltők, betonlapok és elektromos csatlakozások száma. Ez a telepítési időt takarít meg, helyet szabadít fel a folyosókon, és leegyszerűsíti a hosszú távú karbantartást – mindezt úgy, hogy ugyanazt a kétrekeszes töltési lefedettséget biztosítja.
Q5: Milyen hálózati csatlakozási kapacitás szükséges?
A hálózati követelmények a konfigurált teljes kimeneti teljesítménytől függenek. A 120 kW-os egység általában háromfázisú bemenetet igényel, megfelelő névleges megszakítóval és kábelezéssel. Mivel a dinamikus terheléskezelő rendszer valós időben optimalizálja az energiaelosztást, a csúcshálózati igénybevétel gyakran alacsonyabb, mint két független töltő összege azonos feltételek mellett. Mérnöki csapatunk részletes elektromos tervezési útmutatókat ad, és segítséget nyújt a helyszínspecifikus terhelési számításokban.
6. kérdés: Megfigyelhetem és számlázhatom külön az egyes fegyvereket?
Igen. Az OCPP 1.6J/2.0.1 kompatibilis háttérrendszer minden fegyvert független töltési pontként jelent, saját tranzakciós naplókkal, energiaméréssel és hibadiagnosztikával. Ez lehetővé teszi a fegyverenkénti számlázást, a rekeszenkénti árképzési stratégiákat és a részletes használati jelentést – pontosan úgy, mintha két különálló töltőt működtetnénk.
7. kérdés: Milyen karbantartást igényel a kettős pisztolyos rendszer?
A rendszeres karbantartás egyszerű – rendszeres légszűrő-tisztítás, vizuális kábelellenőrzés és csatlakozóérintkező-ellenőrzés. A moduláris teljesítményarchitektúra lehetővé teszi az egyes modulok üzem közbeni cseréjét a teljes egység leállítása nélkül. Ha egy modult ki kell cserélni, a töltő továbbra is működteti a többi modult, és mindkét pisztolyt ideiglenesen csökkentett teljesítményszinten szolgálja ki a szerviz befejezéséig.
Regionális gyorstöltő hálózat-üzemeltető – Urban Charging Plaza bevezetése
Egy városi és külvárosi gyorstöltő-hálózatot működtető független töltőpont-üzemeltető új zászlóshajó plázát tervezett egy nagy kereskedelmi és szórakoztató negyed közelében. Az oldalnak nagy mennyiségű elektromos járművet kellett kiszolgálnia csúcsidőben az esti és hétvégi órákban, minimális várakozási idővel és maximális forgalommal.
Az üzemeltető meglévő telephelyei egypisztolyos egyenáramú töltőket használtak 1:1 töltő-rekesz konfigurációban. Bár hatékony volt, ehhez a modellhez két töltőre, két betonlapra, két elektromos csatlakozásra és két karbantartási pontra volt szüksége minden két parkolóhelyhez. Az új plázánál, ahol jelentősek voltak a telek- és építési költségek, az üzemeltető csökkenteni akarta a földterületet és a beépítési költségeket anélkül, hogy a csúcsigény idején a kiszolgált öblök számát feláldozná.
A helyszín parkoló elrendezésének – a szomszédos öblök párja egy közös központi szigettel – értékelése után a kezelő felismerte a kétágyús állóegységet, mint az ideális illeszkedést. Egy központi, két rekesz közé elhelyezett töltő egyszerre szolgálhatná mindkettőt, megfelezve a rekeszpáronként szükséges fizikai egységek, alapok és teljesítménycsökkenések számát.
A dinamikus terheléskezelési funkció meghatározó volt. Csúcsidőben a töltő intelligensen osztja meg az energiát két csatlakoztatott jármű között, így mindkét munkamenet előrehalad. Csendesebb időszakokban, amikor csak egy jármű van csatlakoztatva, a névleges teljesítmény 100%-a erre az egyetlen pisztolyra irányul a lehető leggyorsabb fordulat érdekében. Ez a rugalmasság lehetővé tette az üzemeltető számára, hogy versenyképes percenkénti árat kínáljon anélkül, hogy túlzottan beruházott volna az elektromos infrastruktúrába.

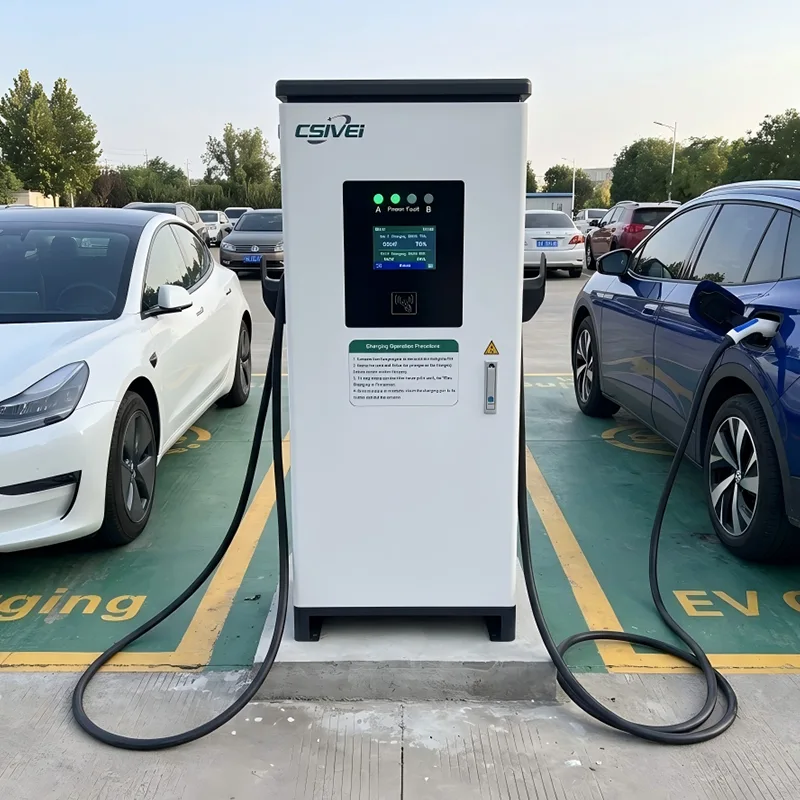

A Dual-Gun Standing DC EV töltőnkből harminc darab – mindegyik kettős CCS2 pisztollyal konfigurálva – 60 parkolóhelyre került. A padlóra szerelt egységeket közös központi szigetekre helyezték el, amelyek egy öblöt szolgáltak ki balra és egyet jobbra. Az OCPP háttérintegráció lehetővé tette a fegyverenkénti tranzakciójelentést, az egyes rekeszek független számlázását és a távoli terhelésfigyelést az egész téren.
● Az üzemeltető felére csökkentette a szükséges töltőegységek számát az egyágyús bevetéshez képest, jelentősen megtakarítva a berendezéseket, az építkezéseket és az elektromos infrastruktúrát.
● A csúcsidőben elért teljesítmény körülbelül 40%-kal nőtt a meglévő telephelyek egyágyús adatain alapuló előrejelzésekhez képest, ami közvetlenül a kétágyús egyidejű töltésnek tulajdonítható.
● Az intelligens energiafelosztás a csúcshálózati igénybevételt a webhely leosztott kapacitásán belül tartotta, elkerülve a költséges hálózatfrissítéseket.
● A karbantartó csapatok nagyra értékelték, hogy két rekeszenként egy egységet szervizeltek, csökkentve a rutinellenőrzési időt és a pótalkatrész-készletet.
● A tér sikeres bevezetését követően az üzemeltető minden további nagy forgalmú helyszínre szabványosította a kétágyús egységeket.
