A 20 kW-tól 60 kW-ig terjedő teljesítményre tervezett CSIVEI gyár minőségi egypisztolyos falra szerelhető egyenáramú gyorstöltője közvetlenül a meglévő falakra, oszlopokra vagy szerkezeti oszlopokra szerelhető – így nincs szükség beton alátétekre, talajrögzítésre vagy dedikált parkolósziget-építésre. Ez ideálissá teszi mélygarázsokhoz, többszintes garázsokhoz és keskeny parkolóhelyekhez, ahol a padlóra szerelt töltők akadályoznák a forgalmat.

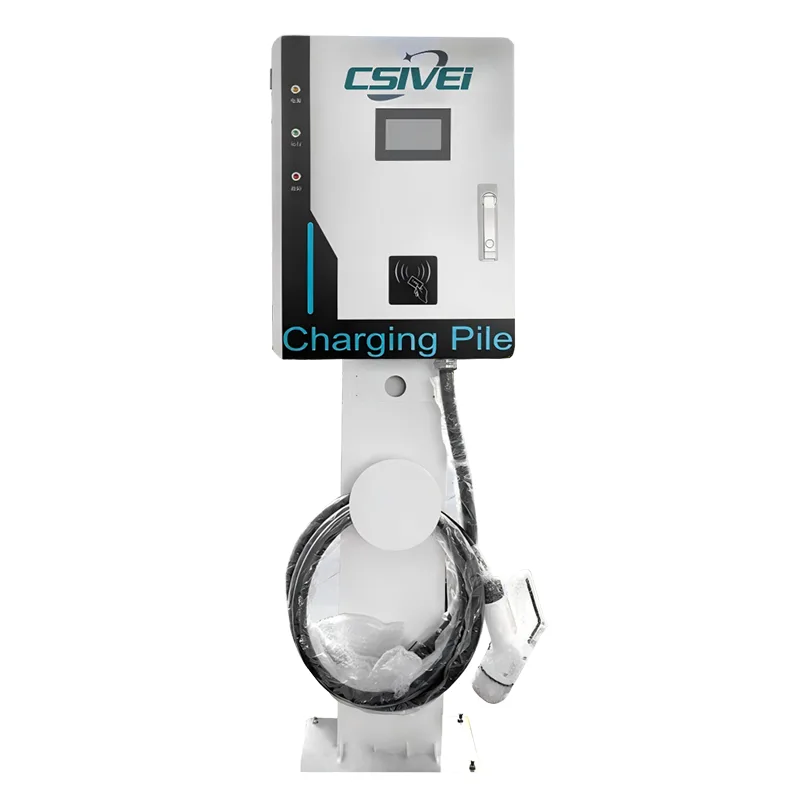

Azokon a helyeken, ahol nincs megfelelő falfelület, az opcionális nagy teherbírású acél talapzat az egységet szabadon álló oszlopra szerelhető töltővé alakítja belső hardver változtatások nélkül.
A töltő támogatja a CCS1, CCS2, CHAdeMO és GB/T szabványokat, és minden általános elektromos járművet kiszolgál. Az IP55 besorolású, megfelelő bevonatú elektronikával ellátott burkolat ellenáll a nedves, poros és rosszul szellőző beltéri-kültéri környezetnek, amely jellemző az alagsori parkolókra.
A hozzáférés-vezérlés egy 7 hüvelykes érintőképernyőn keresztül működik RFID-vel és alkalmazásalapú hitelesítéssel, OCPP 1.6J/2.0.1 kapcsolattal, amely lehetővé teszi a távfelügyeletet, a tranzakciójelentéseket és a dinamikus árazást.
A biztonsági funkciók közé tartozik a valós idejű szigetelésfigyelés, az egyenáramra érzékeny maradékáram-védelem, a túlmelegedés elleni védelem és a vészleállító gomb – mindegyik alapfelszereltség minden egységben.
A prémium alapterületű helyekre tervezett egypisztolyos fali egyenáramú töltőállomás közvetlenül a meglévő függőleges felületekre rögzíthető – értékes földterületet szabadít fel, miközben egyenáramú gyorstöltési teljesítményt nyújt. Az opcionális talapzati készlettel ugyanez az egység oszlopra szerelhető megoldássá válik a megfelelő falak nélküli szabadtéri helyszíneken.
Alagsori garázsokban és többszintes parkolóépítményekben a keskeny öblök, a szűk fordulókörök és a szerkezeti oszlopok nem praktikussá teszik a padlóra szerelhető töltőket. Ez a falra szerelhető egység közvetlenül betonfalakra, oszlopokra vagy teherhordó oszlopokra szerelhető fel, így a töltő minden egyes rekesz fejére kerül, anélkül, hogy a parkolóhelyet vagy a vezetőfolyosót érintené. Nincs szükség földi rögzítésre vagy beton alátétre, ami felgyorsítja a telepítést, és szabadon tartja a sétányokat a gyalogosok számára.
Az elektromos járműveket vásárlói átadásra előkészítő vagy szervizelés utáni töltést végző márkakereskedéseknek gyors átfutásra van szükségük korlátozott műhely- és előtéren belül. A töltő falra szerelve a szervizrekesz fölé, szabadon hagyja a padlót a technikusok és a jármű mozgása számára. Az egypisztolyos konfiguráció szépen párosul egyetlen dedikált szervizmezővel, egyszerűsítve a kábelkezelést, és biztosítva, hogy minden jármű egyenletes, felügyelt töltést kapjon.
A földalatti vagy fedett parkolóval rendelkező épületekben a személyzet, a vendégek vagy a bérlők elektromos járművek töltéséhez a falra szerelhető egyenáramú töltők tisztán integrálhatók a meglévő szerkezetbe. Megakadályozzák a szabadon álló egységek rendetlenségét a gyalogos zónákban, és szemmagasságban is felszerelhetők a képernyő könnyű elérése érdekében. Az RFID és az alkalmazásalapú hitelesítés lehetővé teszi a felhasználó-specifikus számlázást, az OCPP-kapcsolat pedig lehetővé teszi az ingatlankezelők számára a használat nyomon követését és a napi árazás beállítását.

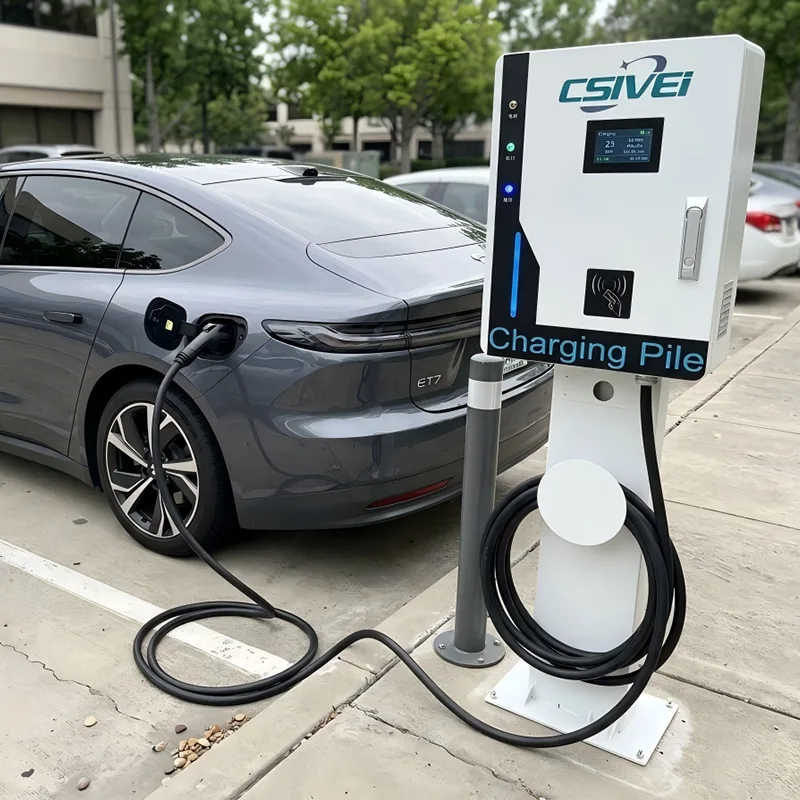

Ahol nem állnak rendelkezésre falfelületek – például szabadtéri területek, járdaszegély parkolósávok vagy külvárosi kiskereskedelmi parkolók – az opcionális acél talapzat ugyanazt a töltőt karcsú, oszlopra szerelhető egységgé alakítja. Ez biztosítja a telepítési rugalmasságot a falra szerelhető és az állványra szerelhető telepítések keveréséhez egyetlen projekten belül, egyetlen szabványos termék használatával, ahelyett, hogy külön fali és padlótöltő modelleket vásárolna. Egyetlen talapzat kompakt lábnyoma sokkal kevesebb helyet foglal el, mint egy teljes, földön álló töltőszekrény.
A kis és közepes méretű elektromos flották – például helyi szállítókocsik, önkormányzati karbantartó járművek vagy vállalati autóparkok – gyakran a meglévő épületekkel és falakkal rendelkező raktárakból működnek. A depó szélén falra szerelhető egyenáramú töltők maximalizálják a használható udvari helyet a járművek parkolásához és manőverezéséhez. Az OCPP-háttérrendszeren keresztüli ütemezett töltés igazodhat a csúcsidőn kívüli áramdíjakhoz, így alacsonyan tartható a flotta üzemeltetési költségei.
Az egypisztolyos falra szerelhető egyenáramú gyorstöltő a teljes egyenáramú gyorstöltési képességet egy kompakt, falra szerelhető házba csomagolja – így nagy teljesítménysűrűséget ér el a hőteljesítmény, a biztonság vagy a szervizelhetőség feláldozása nélkül.
A töltő áramvonalas moduláris egyenirányító architektúrát alkalmaz, amely a nagyfrekvenciás leválasztott AC-DC konvertereket egy vékony burkolatba integrálja, amely jellemzően az egyenértékű, padlón álló egység térfogatának egyharmada. A csökkentett lábnyom ellenére a konverziós hatékonyság ≥95% marad névleges terhelés mellett. A modulrekesz az előlapról érhető el, lehetővé téve az egyes tápegységek üzem közbeni cseréjét anélkül, hogy az egységet le kellene venni a falról – ez kritikus előny szűk garázskörnyezetben, ahol az oldalsó hozzáférés korlátozott lehet.
A falra szerelt telepítés egyedi hőtechnikai kihívásokat jelent: a töltőt gyakran beton- vagy falazott felületekre szerelik fel, ahol a hátsó légáramlás korlátozott, és az alagsori parkolók megszenvedhetik a pangó, párás levegőt. Ennek megoldására az egység egy zárt belső légcsatornát kombinál intelligens kényszerlevegős hűtéssel. A nagy statikus nyomású ventilátorok a szűrt levegőt elölről oldalra szívják át, így megakadályozzák a forró levegő visszakeringetését, és megvédik a belső alkatrészeket a fékportól és a parkolószerkezetekben előforduló levegőben lévő részecskéktől. Az összes PCB konform bevonata további védelmet nyújt a páralecsapódás és a korrozív atmoszféra ellen.
A ház könnyű, de merev horganyzott acélból készült, porszórt bevonattal az UV- és korrózióállóság érdekében. A megerősített tartókonzol rendszer elosztja az egység súlyát több rögzítési pont között, kompatibilis beton-, tégla- és szerkezeti acéloszlopokkal. A kialakítás a töltő tömegét a fal síkjához közel állítja középre, minimalizálva a konzolos feszültséget a rögzítéseken. Azokon a helyeken, ahol az opcionális talapzatot telepítik, ugyanaz a tartókonzol egy tűzihorganyzott acéloszlophoz csatlakozik integrált kábelkezelő csatornával, így nincs szükség belső hardvermódosításra a falra szerelhető és az oszlopra szerelhető konfigurációk közötti átmenethez.
A rugós kiegyensúlyozott kábelvisszahúzó vagy kábeltartó az egység oldalprofiljába van beépítve, így használaton kívül a töltőkábel a talajtól távol marad. Ez megakadályozza az elbotlást a gyalogosokban gazdag területeken, és megvédi a kábelt a jármű elfutásától. A tok kialakítása természetes fogási magasságban vezeti le és kifelé a kábelt, csökkentve a kezelő megterhelését a csatlakoztatás során.
Csökkentett mérete ellenére a töltő megtartja a nagyobb egyenáramú egységekben található teljes vezérlési és biztonsági csomagot. Egy beágyazott Linux-vezérlő kezeli a jármű kommunikációját a CCS1, CCS2, CHAdeMO és GB/T protokollokon keresztül. Valós idejű szigetelésfigyelés, A típusú + 6mA DC-érzékeny maradékáram-érzékelés és kontaktorhegesztés-érzékelés folyamatosan működik minden munkamenet során. A tápmodulokon, az egyenáramú kimeneti útvonalon és a csatlakozó érintkezőin elhelyezett túlmelegedés-érzékelők fokozatos védelmi reakciókat váltanak ki – a ventilátorsebesség-növekedéstől a szabályozott teljesítménycsökkentésen át a küszöbértékek túllépése esetén a munkamenet teljes leállításáig. Az OCPP 1.6J/2.0.1 4G, Wi-Fi vagy Ethernet kapcsolat lehetővé teszi a távoli diagnosztikát, a firmware-frissítéseket és a tranzakciónkénti számlázást.
A falra szerelhető kialakítás 20 kW-tól 60 kW-ig terjedő névleges teljesítményt támogat, amely megfelel a meglévő épületekben rendelkezésre álló tipikus elektromos kapacitásnak költséges hálózatfejlesztés nélkül. A bemeneti opciók az egyfázisú és a háromfázisú konfigurációkat is lefedik a teljesítményszinttől függően. Az opcionális talapzati tartozékkészlet tartalmazza az oszlopot, az alaplapot és a kábelvezetőt – amelyeket egyetlen technikus csapat telepíthet –, amely lehetővé teszi a vegyes fali és talapzati telepítést egyetlen szabványos töltőmodellről a teljes parkolóban.
Q1: Milyen falfelületre van szükség a telepítéshez?
Az egypisztolyos falra szerelhető egyenáramú gyorstöltőt tömör betonra, téglára vagy szerkezeti acéloszlopokra való felszerelésre tervezték. A megerősített tartókonzol elosztja az egység súlyát több rögzítési pont között, így biztosítva a stabil és biztonságos rögzítést. Helyszíni felmérést javasolunk a teherbírás megerősítésére, valamint részletes szerelési sablont és szerelési útmutatót biztosítunk az Ön villanyszerelője számára.
2. kérdés: Mi van, ha nincs megfelelő fal a webhelyemen?
Opcionálisan nagy teherbírású acél talapzat rendelhető. Ez a szabadon álló oszlop ugyanazt a tartókonzolt használja, mint a falra szerelhető változat – nincs szükség belső hardver változtatásokra. A talapzat integrált kábelvezető csatornával és padlólemezzel rendelkezik. Lehetővé teszi a fali és talapzati telepítések keverését egy helyen, egyetlen szabványos töltőmodell használata mellett.
3. kérdés: Melyek a rendelkezésre álló teljesítmények, és miért alacsonyabb a hatótávolság, mint a padlón álló egységeknél?
Ez a falra szerelhető egyenáramú töltő 20 kW és 60 kW közötti teljesítményszinttel kapható. Ez a termékcsalád a kompakt falra szerelhető termikus kialakításhoz és az épület tipikus elektromos kapacitásához van optimalizálva. Falra szerelt telepítéseknél ez a teljesítményszint elegendő a rendeltetési töltéshez, a munkahelyi parkoláshoz és az éjszakai flottahasználathoz. Ha projektje nagyobb teljesítményt igényel, padlón álló egypisztolyos vagy kétpisztolyos töltőink 60 kW és 240 kW közötti konfigurációkat kínálnak.
4. kérdés: Megbízhatóan működik a töltő nedves vagy poros földalatti parkolókban?
Igen. A ház IP55 besorolású, és minden belső elektronika megfelelő bevonattal rendelkezik, hogy ellenálljon a nedvességnek, a páralecsapódásnak és a levegőben lebegő részecskéknek. A zárt légcsatornát és a nagy statikus nyomású hűtőventilátorokat kifejezetten a pincékben és többszintes parkolóépítményekben található pangó, gyakran poros levegőre tervezték.
5. kérdés: Hogyan kezelhető a töltőkábel, ha nincs használatban?
Az integrált, oldalra szerelt kábeltok vagy a rugós kiegyensúlyozott visszahúzó tartja a kábelt a talajtól távol. Ez megakadályozza a botlásveszélyt a gyalogos területeken, megvédi a kábelt a jármű sérülésétől, és a csatlakozót kényelmes fogási magasságba helyezi a felhasználók számára.
6. kérdés: Felügyelhetek és kezelhetek több falra szerelt töltőt távolról?
Igen. Minden egység rendelkezik OCPP 1.6J/2.0.1 csatlakozással 4G, Wi-Fi vagy Ethernet kapcsolaton keresztül. Az összes töltőt beépítheti előnyben részesített töltőhálózat-felügyeleti rendszerébe a valós idejű megfigyelés, az egységenkénti tranzakciójelentés, a távdiagnosztika, a dinamikus árképzés és a firmware-frissítések érdekében.
7. kérdés: Milyen karbantartási hozzáférésre van szükség – el kell távolítani az egységet a falról a szervizeléshez?
Nem. Az előlap teljes hozzáférést biztosít a moduláris tápegységhez. Az egyes tápegységek üzem közben cserélhetők anélkül, hogy a töltőt le kellene venni a falról. A legtöbb rutin ellenőrzéshez – szűrőtisztítás, szemrevételezés – minden alkatrész elölről elérhető, így szűk parkolóhelyeken is elvégezhető a karbantartás.
Belvárosi kereskedelmi komplexum — mélygarázs elektromos töltési utólagos felszerelése
Egy prémium vegyes felhasználású komplexum egy nagy európai városközpontban a tervek szerint egyenáramú gyorstöltést építenek be háromszintes mélygarázsába. A létesítmény szállóvendégeket, irodabérlőket és kiskereskedelmi látogatókat szolgál ki, egyre többen kérnek elektromos járművek töltést. A vezetőség úgy akart gyorstöltőket telepíteni, hogy ne veszítsen a parkolóhelyekből vagy ne akadályozza a szűk folyosókat.
Az alagsori parkoló a régebbi városi épületekre jellemző jelentős fizikai korlátokat jelentett:
● A szűk fordulási sugarú keskeny parkolóhelyek nem hagytak helyet a padlón álló töltőszekrényeknek.
● Gyakran előfordultak szerkezeti oszlopok, de számos öböl fejénél falak voltak.
● A mennyezeti magasságkorlátozások és a szellőzőcsatornák korlátozzák a szabad magasságot.
● A betonpadlót nem lehetett nagymértékben árokba ásni az új áramellátáshoz – a meglévő fali kábeltálcákat kellett használni.
● Az építési munkák nem zavarhatják meg a napi parkolási műveleteket; a telepítésnek tisztának, gyorsnak és minimálisan invazívnak kellett lennie.
● A padlón álló egyenáramú töltőket korán kizárták. Értékes öbölterületet foglaltak volna el, betonlapokra volt szükségük, és akadályokat hoztak volna létre az amúgy is szűk sávokban.
Az épület beton határoló falai és szerkezeti oszlopai ideális rögzítési felületet kínáltak a meglévő parkolóhelyek elején. Egy-egy pisztolyos falra szerelhető egység helyezhető el minden dedikált elektromos járműrekesz fölé, amely egyszerre egy járművet szolgálhat ki anélkül, hogy bármilyen alapterületet foglalna el.
A töltő kompakt alváza – nagyjából egyharmada akkora, mint a padlón álló megfelelője – a falhoz süllyesztve van felszerelve, így a teljes mélység rendelkezésre áll a járműparkoló számára. Az integrált, oldalra szerelt kábeltartó távol tartotta a töltőkábelt a talajtól, így kiküszöböli a gyalogos utakon a botlásveszélyt.
Lényeges, hogy a falra szerelt kialakítás nem jelentette a talajra rögzítést, a betontörést és a beépítés során a rés lezárását. Az összes tápkábelt a meglévő fali kábeltálcákon keresztül vezették át, és közvetlenül a töltőház tetején vagy hátulján végződtek.
Egy maroknyi középső sorban lévő nyílásnál, ahol nem állt rendelkezésre fal vagy oszlop, az opcionális acél talapzatot telepítették. Ez lehetővé tette, hogy ugyanazt a töltőmodellt egy vékony, szabadon álló oszlopra szereljék, amely egy teljes, padlón álló szekrény helyének töredékét foglalja el. A vegyes falra szerelhető és talapzatos telepítés egyetlen szabványosított terméket használt, leegyszerűsítve a beszerzést, a pótalkatrész-leltárt és a karbantartási képzést.
Az egypisztolyos falra szerelhető egyenáramú gyorstöltőnk közül negyven – CCS2-csatlakozókkal konfigurálva – a három pinceszinten volt felszerelve. Harminchat egységet falra szereltek betonfalakra és szerkezeti oszlopokra; négy egység használta a talapzat készletet a középső sor nyílásokhoz. A telepítést a csúcsidőn kívül fejezték be, nulla öbölveszteséggel. OCPP backend integration connected all forty units to the building's central management platform, enabling user authentication via the existing hotel and office access cards, per-session billing, and real-time monitoring.
● Negyven elektromos autóra alkalmas parkolóhelyet hoztak létre egyetlen meglévő parkolóhely feláldozása nélkül – ez döntő tényező a komplexum vezetése szempontjából.
● A beépítési költség lényegesen alacsonyabb volt, mint a padlón álló alternatíváké a betonlapok, a talajárokásás és a szerkezeti módosítások kiküszöbölése miatt.
● A vegyes fal és talapzat megközelítés minden rekeszelrendezési kihívást megoldott egyetlen töltőmodell használatával, így a projekt beszerzési folyamata egyszerű volt.
● A szállodavendégek, az irodabérlők és a vásárlók már meglévő épületbelépőkártyáikkal is hozzáférhetnek a gyorstöltéshez, a díjakat pedig automatikusan a szobájukra, a bérletükre vagy a fizetőalkalmazásukra számlázzák ki.
● Az ingatlan menedzsere a szállodai vendégelégedettségi pontszámok és az irodabérletek megújításainak mérhető növekedéséről számolt be, ami az elektromos járművek töltési lehetőségének tulajdonítható.
● A sikeres bevezetést követően az épület tulajdonosa ugyanazt a falra szerelhető megoldást jelölte meg két további ingatlanra is a városban.
